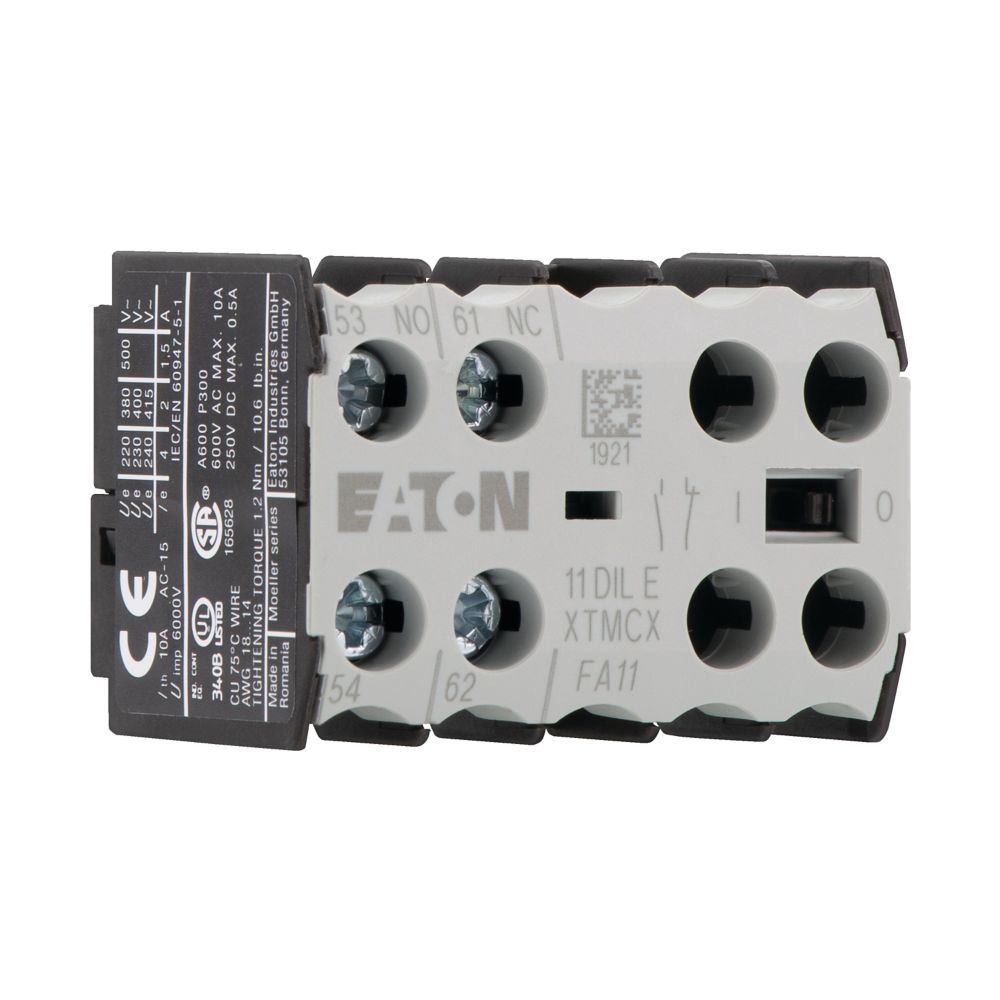

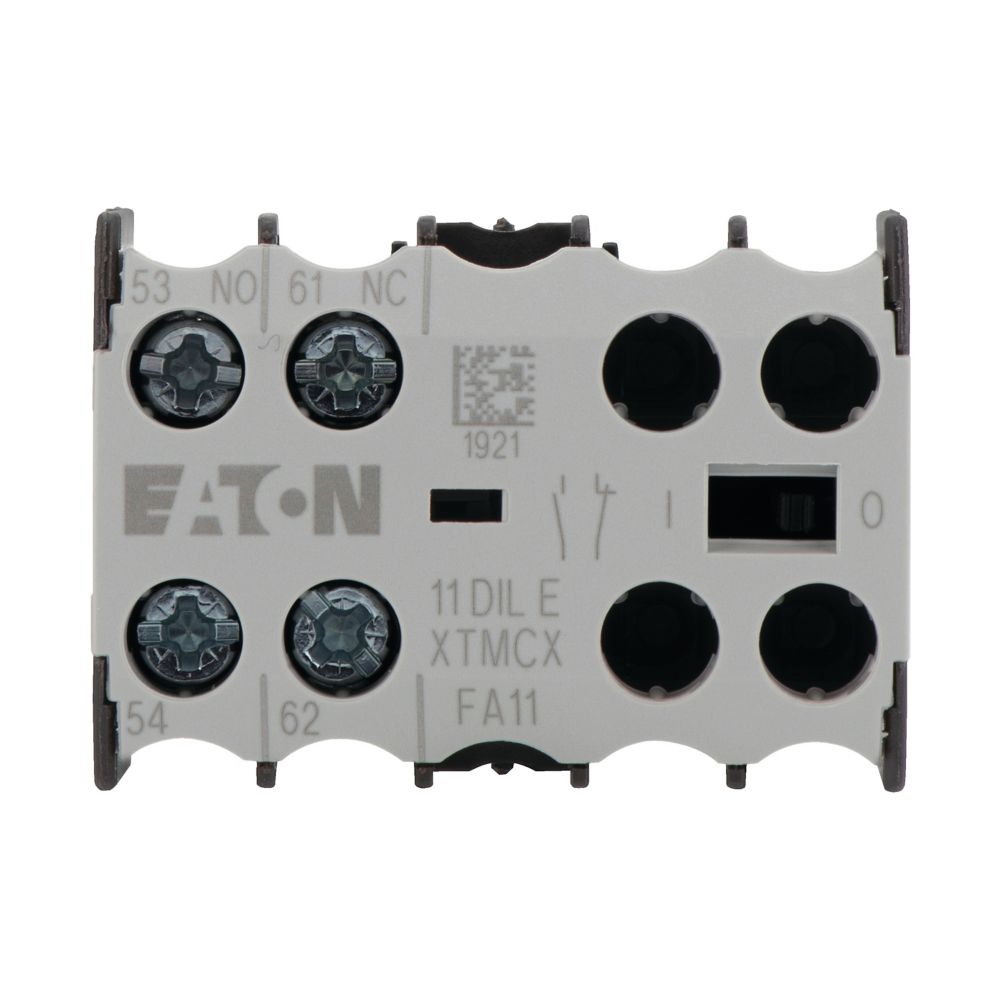

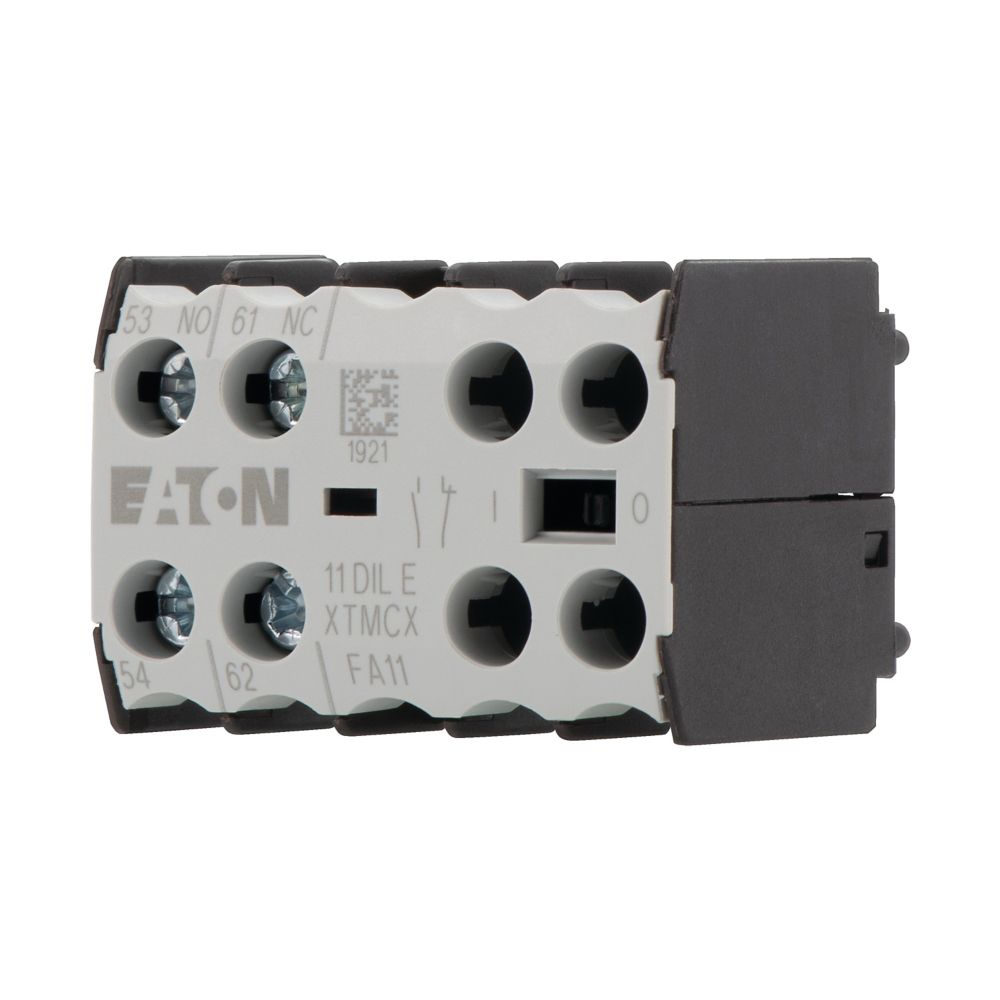

11DILE MODUŁ STYKÓW POMOCNICZYCH 1Z + 1R – MONTAŻ CZOŁOWY

11DILE to moduł styków pomocniczych przeznaczony do rozbudowy aparatury sterującej i łączeniowej. Wyposażony jest w 1 styk zwierny (1Z / NO) oraz 1 styk rozwierny (1R / NC), co umożliwia realizację dodatkowych funkcji sterujących, sygnalizacyjnych oraz blokad w obwodach automatyki.

Moduł przeznaczony jest do montażu czołowego, a połączenie elektryczne realizowane jest za pomocą zacisków śrubowych.

NAJWAŻNIEJSZE CECHY

✅ 1 styk zwierny (NO)

✅ 1 styk rozwierny (NC)

✅ Montaż czołowy – wygodna rozbudowa aparatury

✅ Model montowany od góry

✅ Połączenie śrubowe – pewne i trwałe podłączenie przewodów

✅ Prąd znamionowy Ie dla AC-15 przy 230 V: 4 A

✅ Do zastosowań sterowniczych i sygnalizacyjnych

ZASTOSOWANIE

Moduł 11DILE może być wykorzystywany m.in. w:

• układach sterowania,
• automatyce przemysłowej,
• rozdzielnicach elektrycznych,
• obwodach sygnalizacyjnych,
• układach blokad elektrycznych,
• obwodach pomocniczych styczników,
• systemach sterowania maszyn i urządzeń.

Dodatkowe styki umożliwiają przekazywanie informacji o stanie aparatu oraz realizację funkcji pomocniczych w obwodach sterowania.

UKŁAD STYKÓW 1Z + 1R

Moduł wyposażono w:

• 1 styk zwierny (NO) – zamykany po zadziałaniu aparatu,
• 1 styk rozwierny (NC) – otwierany po zadziałaniu aparatu.

Taka konfiguracja pozwala jednocześnie realizować funkcje sygnalizacji, sterowania lub wzajemnych blokad w instalacji.

MONTAŻ CZOŁOWY

Moduł przeznaczony jest do montażu bezpośrednio na froncie kompatybilnego aparatu.

Konstrukcja montowana od góry pozwala na wygodne rozszerzenie funkcjonalności istniejącego układu bez konieczności stosowania dodatkowych elementów montażowych.

DANE TECHNICZNE

• Model: 11DILE
• Typ: moduł styków pomocniczych
• Liczba styków zwiernych: 1
• Liczba styków rozwiernych: 1
• Liczba styków przełącznych: 0
• Liczba styków sygnalizacji błędu: 0
• Znamionowy prąd pracy Ie dla AC-15 przy 230 V: 4 A
• Rodzaj połączenia elektrycznego: połączenie śrubowe
• Sposób montażu: montaż czołowy
• Wykonanie: montaż od góry

11DILE – PROSTA ROZBUDOWA OBWODÓW STEROWANIA

Moduł styków pomocniczych 11DILE to praktyczne rozwiązanie do rozbudowy obwodów sterowniczych i sygnalizacyjnych. Konfiguracja 1Z + 1R, montaż czołowy oraz zaciski śrubowe pozwalają łatwo zwiększyć funkcjonalność aparatury w instalacjach przemysłowych i automatyce.
