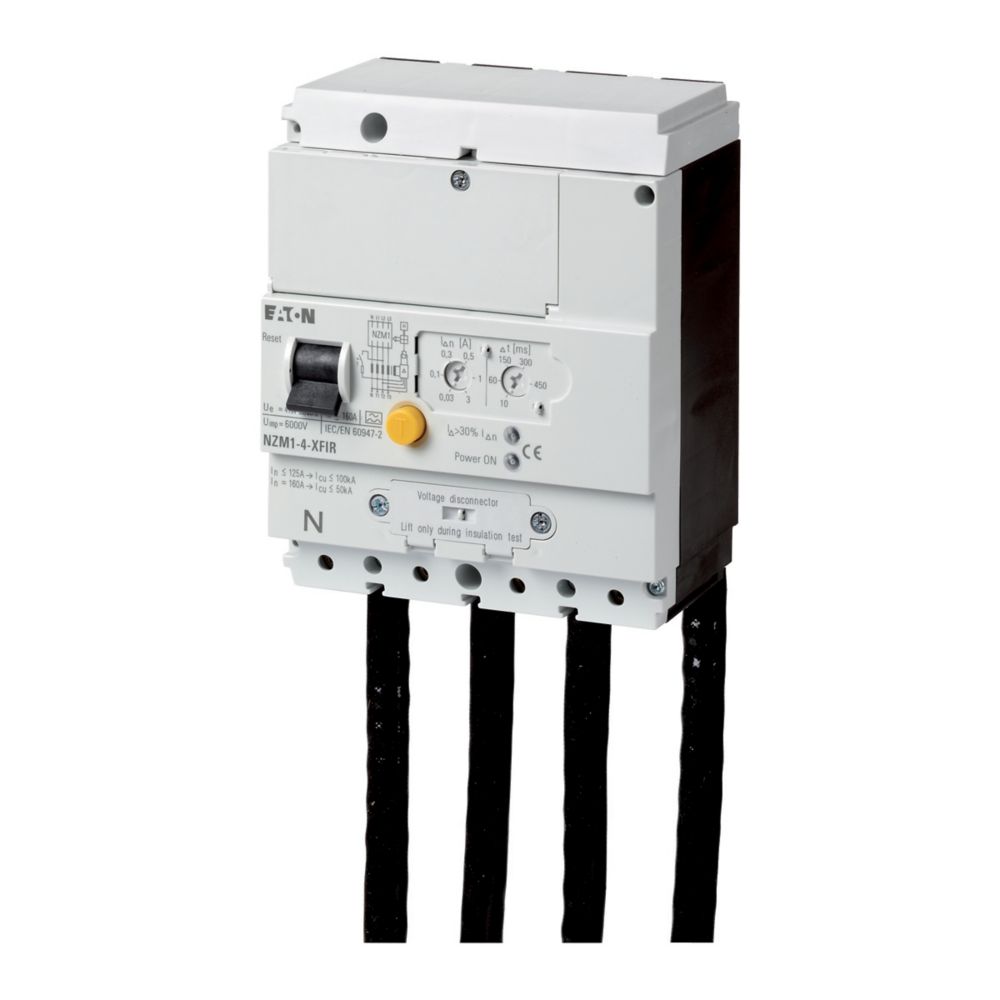

EATON 104608 NZM1-4-XFIR Blok różnicowoprądowy
0
Opis
- Producent: Eaton
- Kod EAN: 4015081044184
- Symbol: 104608
- Kod producenta: NZM1-4-XFIR
- Nastawa zwłoki czasowej: tak
- Maksymalne znamionowe napięcie pracy Ue: 415 V
- Maksymalna zwłoka czasowa przy załączeniu zasilania: 30 ms
- Napięcie znamionowe od/do [V] od: 280
- Znamionowy prąd różnicowy regulowany od/do [A] od: 0,03
- Maksymalna zwłoka czasowa [ms]: 450
- Napięcie znamionowe od/do [V] do: 690
- Znamionowy prąd różnicowy regulowany od/do [A] do: 3
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Zgodność z IEC/EN 60947-2 bez atestu UL/CSA. Można stosować w instalacjach trój- i jednofazowych. Wrażliwość na prąd impulsowy według zasady prądów sumujących. Do 3- i 4-biegunowych wyłączników mocy NZM1(-4) i wyłączników obciążenia N1(-4). Zależne od napięcia sieciowego Ue = 200 .. 415 V 50/60 Hz. Przy I ?n = 0.03 A: Czas opóźnienia t v zawsze ustawiony na 10ms. Komunikat ostrzegawczy > 30 % I ?n poprzez żółtą diodę. Komunikat wyzwolenia poprzez maks 2 dołączanych łączników pomocniczych (HIAFI): S = M22-K01, ZR = M22-K10 resetuje się za pomocą dźwigienki wychylnej reset. W wypadku zastosowania wyzwalających łączników pomocniczych w bloku FI zestyk rozwierny pracuje jak zestyk zwierny, a zestyk zwierny jak zestyk rozwierny. Podwójny zestyk jest niedozwolony. Nie może występować w połączeniu z obudową izolacyjną lub zestawem montażowym wyłącznika głównego do montażu na ścianie bocznej z kątownikiem montażowym. NZM1-XFI..R nie używać w połączeniu z dolną pokrywą NZM1-XUSA. NZM1-XFI..U Nie może występować w połączeniu z obudową izolacyjną lub zestawem montażowym wyłącznika głównego do montażu na ścianie bocznej z kątownikiem montażowym. Znamionowa graniczna zdolność wyłączania zwarcia określana jest przez NZM1, NS1. W wypadku rozłącznika izolacyjnego N1 przez zastosowane zabezpieczenie wstępne. Zobacz dane techniczne. Zastosowanie do: NZM1-4, N1-4
