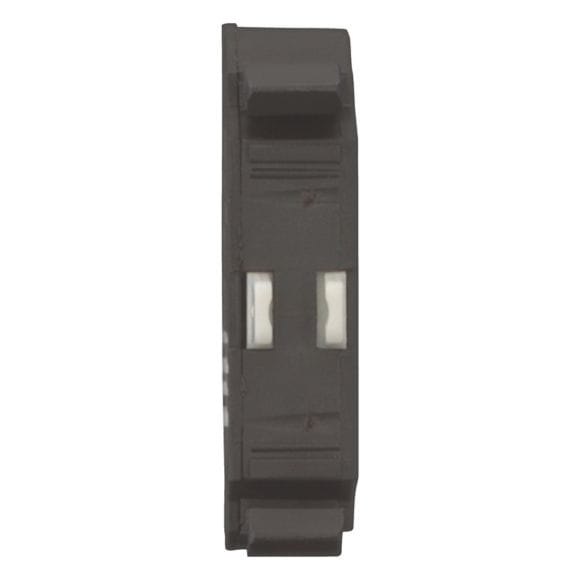

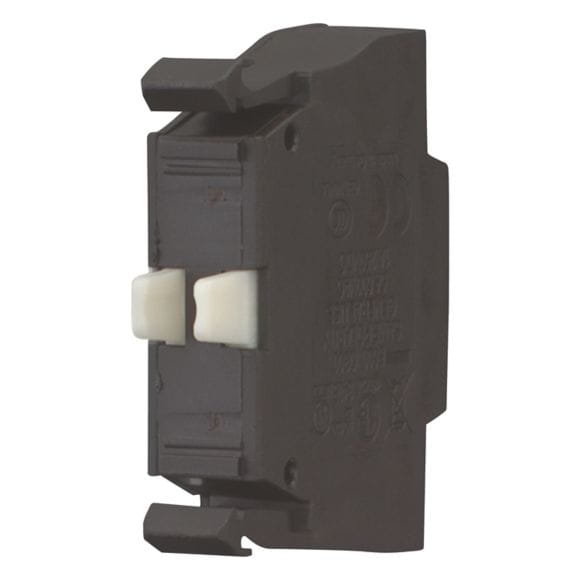

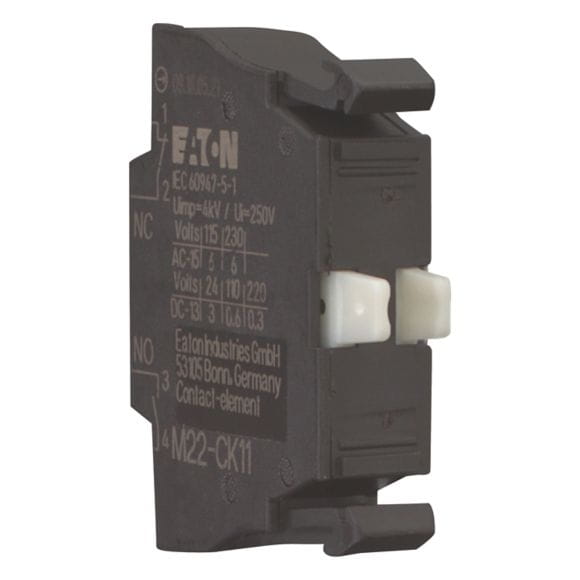

EATON 107940 Element stykowy 1Z 1R mocowanie do płyty czołowe M22-CK11

• Producent: EATON
• Kod produktu: 107940
• EAN: 4015081075379
• Funkcja podstawowa: Elementy stykowe
• Akcesoria: Moduł wyłącznika pomocniczego
• Akcesoria: Standardowy styk pomocniczy, styk pomocniczy wskaźnika wyzwolenia
• Norma/Dopuszczenie: UL/CSA, IEC
• Wielkość gabarytowa: NZM1/2/3/4
• Pojedyncze urządzenie / kompletne urządzenie: Moduł
• Opis: Przy zastosowaniu przycisków awaryjnych M22-PV… maks. 2 elementy stykowe = 4 zestyki rozwierne/zwierne Cage-Clamp jest zastrzeżonym znakiem towarowym Wago Kontakttechnik GmbH, Minden
• Sposób podłączenia: Cage Clamp
• Zamocowanie: Mocowanie do płyty czołowej
• Stopień ochrony: IP20
• Podłączanie do SmartWire-DT: nie
• Stosowane do: NZM1(-4), 2(-4), 3(-4), 4(-4), PN1(-4), 2(-4), 3(-4), N(S)1(-4), 2(-4), 3(-4), 4(-4)

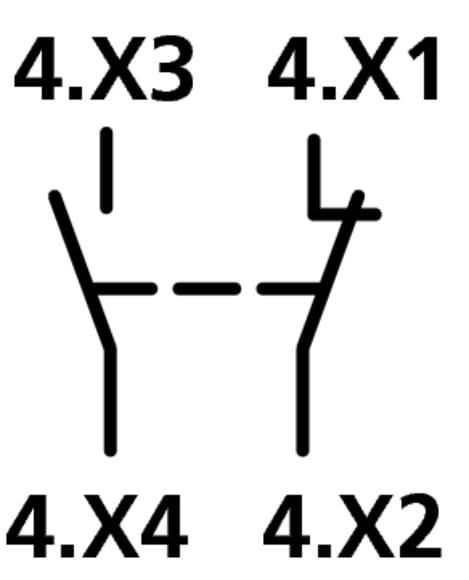

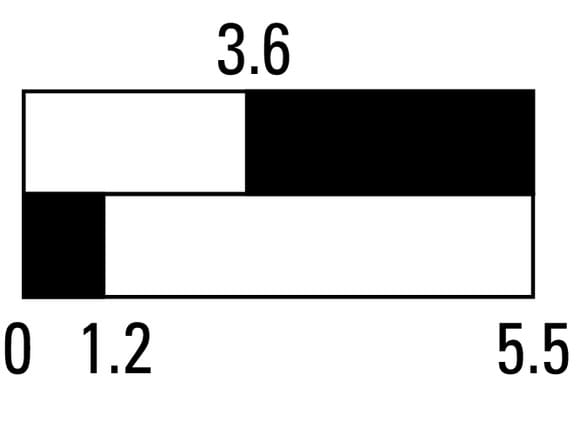

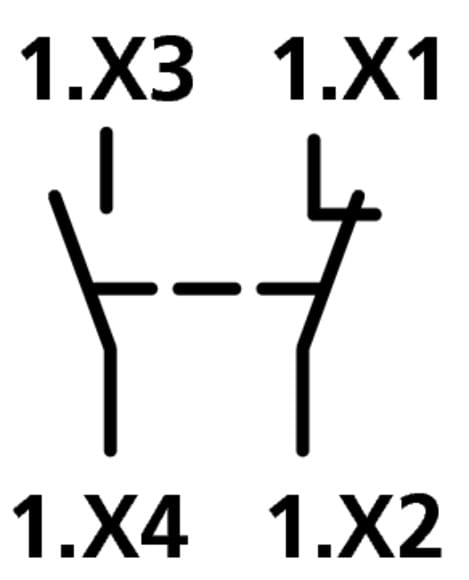

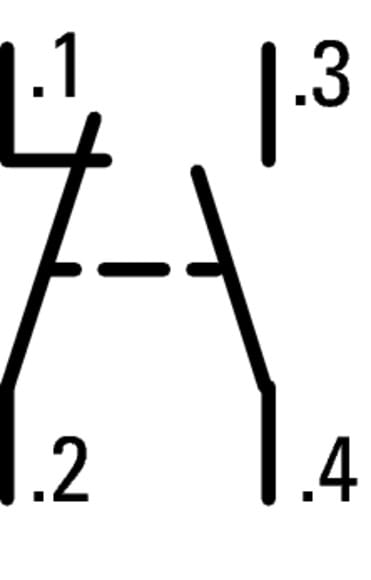

Element stykowy, Norma/Dopuszczenie: UL/CSA, IEC, Wielkość gabarytowa: NZM1/2/3/4, Sposób podłączenia: Cage Clamp, Zamocowanie: Mocowanie do płyty czołowej, Opis: Przy zastosowaniu przycisków awaryjnych M22-PV… maks. 2 elementy stykowe = 4 zestyki rozwierne/zwierne, Cage-Clamp jest zastrzeżonym znakiem towarowym Wago Kontakttechnik GmbH, Minden, Wyposażenie w styki Z = Zestyk zwierny: 1 zestyk zwierny, Wyposażenie w styki R = Styki rozwierne: 1 R, Wyposażenie w styki Wskazówka: = Pewność działania dzięki wymuszonemu otwarciu zgodnie z IEC/EN 60947-5-1, Droga elementu obsługowego i siła uruchamiająca wg DIN EN 60947-5-1, K.5.4.1 Droga wymuszonego otwarcia: mm 4.8, maksymalna droga: mm 5.7, Siła minimalna dla wymuszonego otwarcia: N 20, Stopień ochrony: IP20, Podłączanie do SmartWire-DT: nie, Rodzaj przyłącza: Zestyk podwójny, Opis styku pomocniczego wskaźnika wyzwolenia HIA: Ogólny komunikat wyzwolenia „+“ przy wyzwoleniu przez wyzwalacz napięciowy, wyzwalacz przeciążeniowy, wyzwalacz zwarciowy oraz przy zastosowaniu wyzwalacza ziemnozwarciowego przez prąd uszkodzeniowy., Zastosowanie z łącznikiem mocy o rozmiarze NZM1, 2, 3: styk pomocniczy wskaźnika wyzwolenia wczepia się w łącznik mocy., Zastosowanie z łącznikiem mocy o rozmiarze NZM4: do dwóch styków pomocniczych wskaźnika wyzwolenia wczepia się w łącznik mocy., Można tworzyć dowolne kombinacje różnych typów łączników pomocniczych,, Nie można łączyć z rozłącznikami izolacyjnymi PN..., Oznaczenie w przełączniku: HIA., Oznaczenie w bloku FI: HIAFI., Przy wykorzystaniu styków pomocniczych wskaźnika wyzwolenia w bloku FI zestyk rozwierny działa jako zestyk zwierny a zestyk zwierny jako zestyk rozwierny., Opis standardowego styku pomocniczego HIN: Łączy się z głównymi zestykami. Przejmuje zadania sygnalizacji i ryglowania., Zastosowanie z łącznikiem mocy o rozmiarze NZM1: standardowy styk pomocniczy wczepia się w łącznik mocy., Zastosowanie z łącznikiem mocy o rozmiarze NZM2: do dwóch standardowych styków pomocniczych wczepia się w łącznik mocy., Zastosowanie z łącznikiem mocy o rozmiarze NZM3, 4: do trzech standardowych styków pomocniczych wczepia się w łącznik mocy., Można tworzyć dowolne kombinacje różnych typów łączników pomocniczych,, Oznaczenie w przełączniku: HIN.
