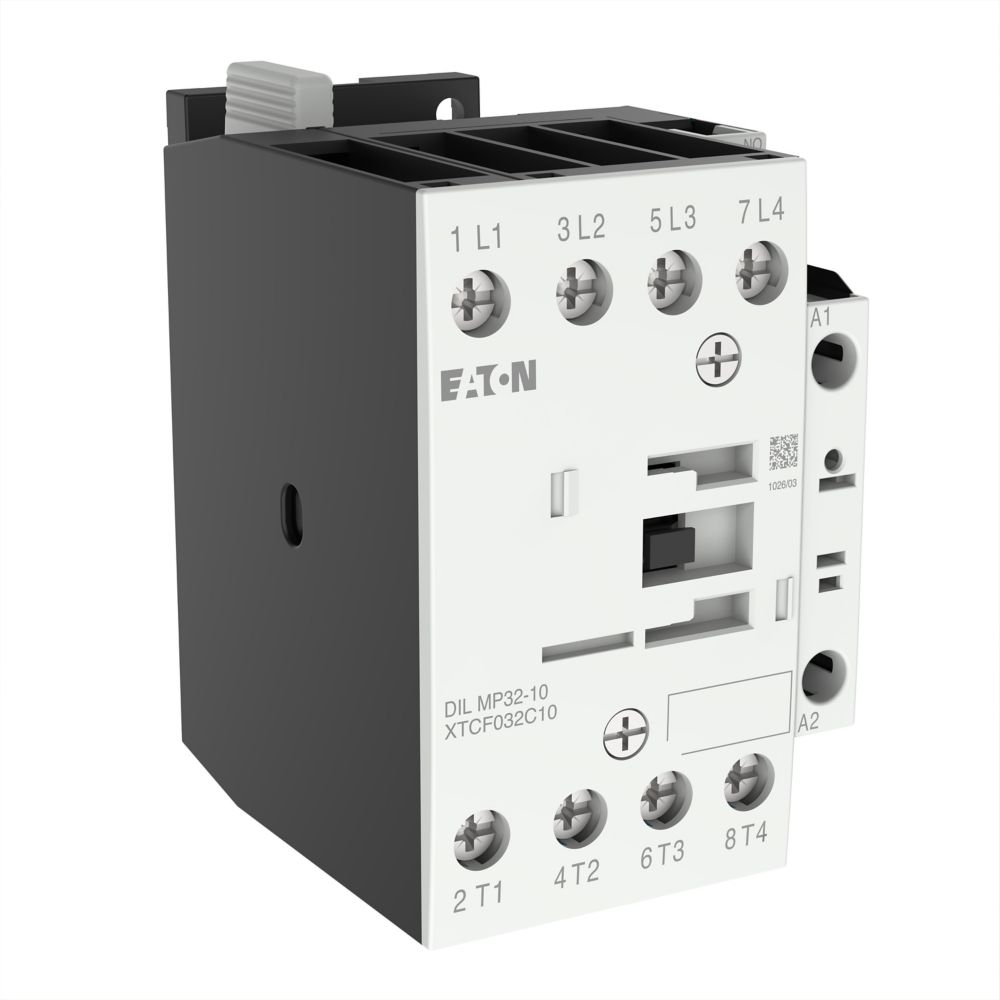

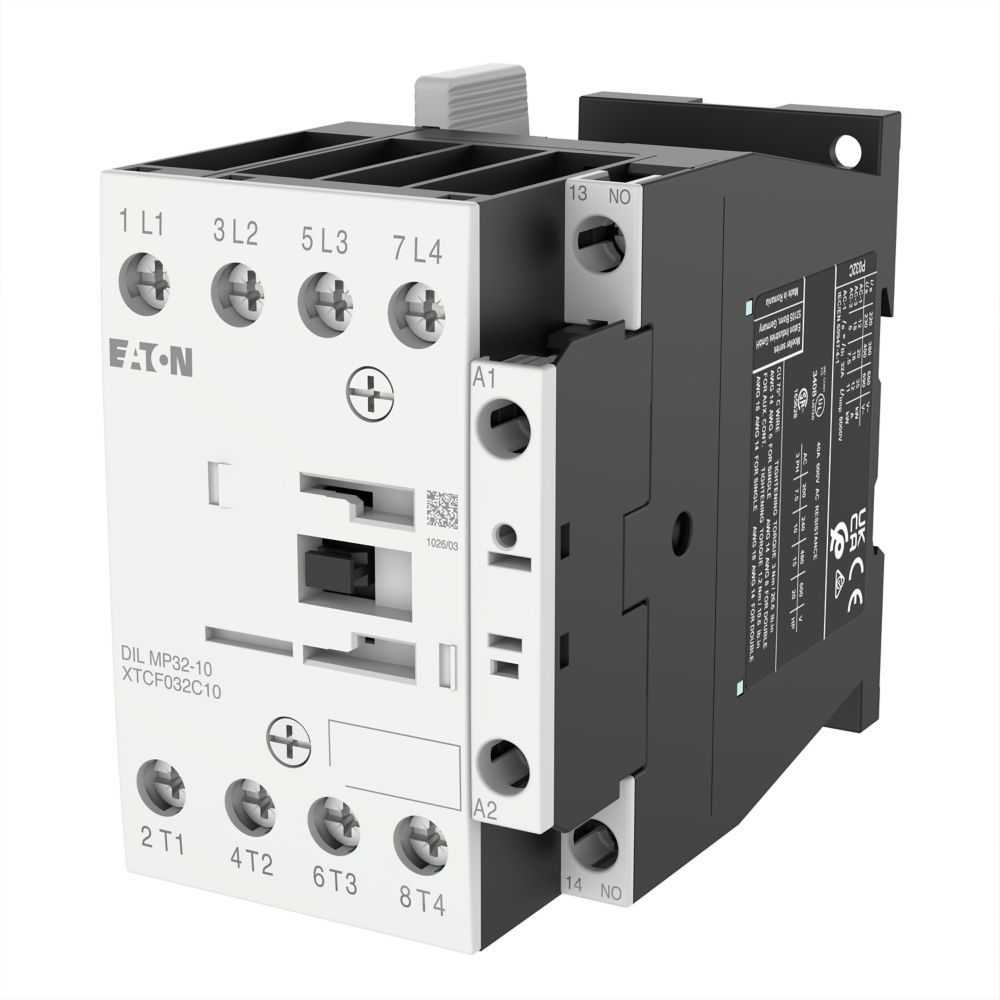

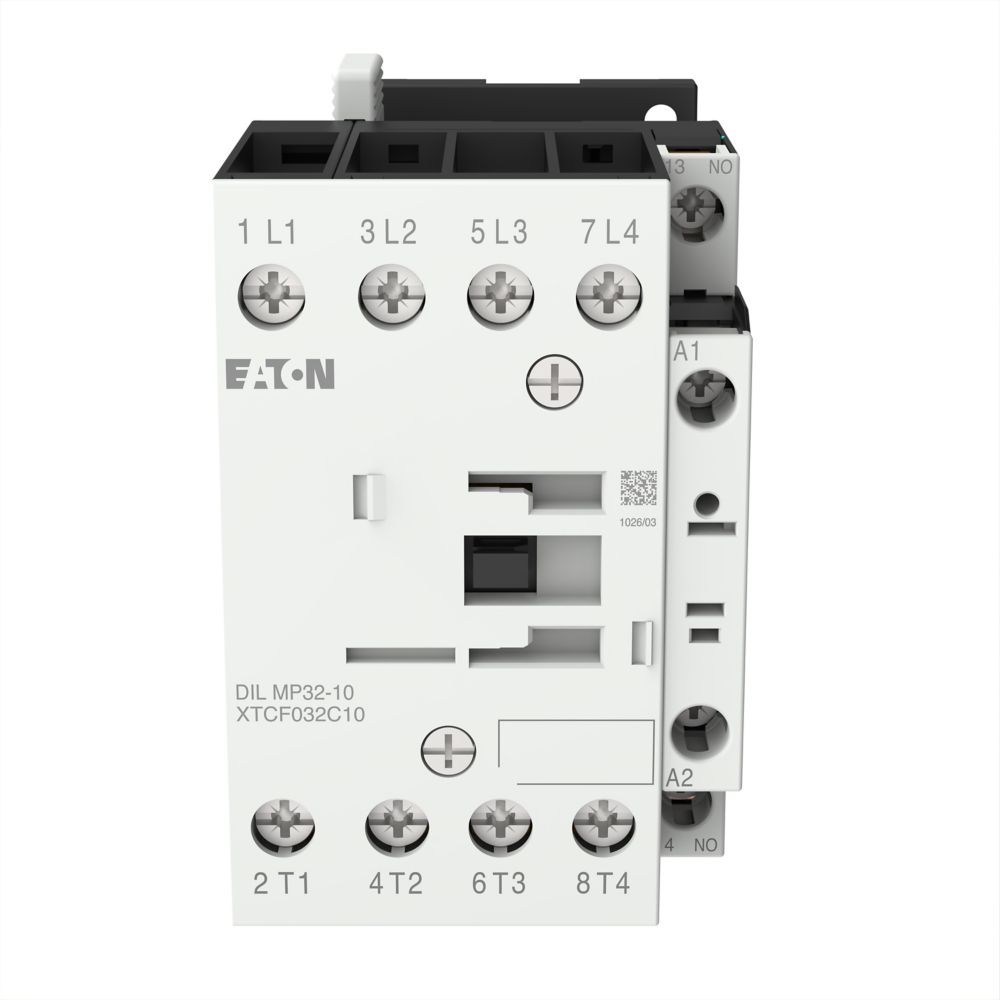

DILMP32-10 STYCZNIK MOCY 4-BIEGUNOWY 32 A AC-1 – CEWKA 230/240 V AC

DILMP32-10(230V50HZ,240V60HZ) to 4-biegunowy stycznik mocy przeznaczony do sterowania odbiornikami elektrycznymi w instalacjach przemysłowych, automatyce oraz rozdzielnicach.

Urządzenie oferuje 4 styki główne zwierne, dodatkowy 1 styk pomocniczy NO oraz znamionowy prąd pracy 32 A w kategorii AC-1 przy 400 V.

Cewka sterująca przystosowana jest do napięcia 230 V AC przy 50 Hz oraz 240 V AC przy 60 Hz.

NAJWAŻNIEJSZE CECHY

✅ 4-biegunowa konstrukcja

✅ 4 styki główne zwierne

✅ 1 styk pomocniczy zwierny NO

✅ Prąd znamionowy AC-1 przy 400 V: 32 A

✅ Prąd znamionowy AC-3 przy 400 V: 18 A

✅ Moc silnika AC-3 przy 400 V: 7,5 kW

✅ Cewka 230 V AC / 50 Hz oraz 240 V AC / 60 Hz

✅ Zakres napięcia pracy: 24–690 V AC

✅ Zaciski śrubowe

✅ Do obciążeń rezystancyjnych i silnikowych

ZASTOSOWANIE

Stycznik DILMP32-10 przeznaczony jest do sterowania:

• odbiornikami 4-biegunowymi,
• obciążeniami rezystancyjnymi,
• piecami oporowymi,
• grzałkami,
• obwodami o małej indukcyjności,
• silnikami indukcyjnymi AC,
• maszynami i urządzeniami przemysłowymi,
• obwodami w szafach sterowniczych,
• instalacjami automatyki.

KATEGORIA UŻYTKOWA AC-1

W kategorii AC-1 stycznik przeznaczony jest do łączenia obciążeń nieindukcyjnych lub o niewielkiej indukcyjności, takich jak:

• grzałki,
• piece oporowe,
• odbiorniki rezystancyjne.

Znamionowy prąd pracy Ie dla AC-1 przy 400 V wynosi 32 A.

PRACA Z SILNIKAMI – AC-3

Stycznik może być również stosowany w obwodach silnikowych w kategorii AC-3, obejmującej rozruch i wyłączanie standardowych silników indukcyjnych podczas normalnej pracy.

Dla napięcia 400 V parametry wynoszą:

• Ie AC-3: 18 A
• moc AC-3: 7,5 kW

Dodatkowo:

• przy 230 V: do 5 kW
• przy 400 V: do 7,5 kW
• przy 690 V: do 11 kW

KONFIGURACJA STYKÓW

Stycznik wyposażony jest w:

• 4 styki główne zwierne
• 0 styków głównych rozwiernych
• 1 styk pomocniczy zwierny NO
• 0 styków pomocniczych rozwiernych

Dodatkowy styk pomocniczy może być wykorzystywany w obwodach sterowania, sygnalizacji lub blokad.

CEWKA STERUJĄCA

Napięcie znamionowe cewki:

• 230 V AC przy 50 Hz
• 240 V AC przy 60 Hz

Rodzaj napięcia sterowania: AC

DANE TECHNICZNE

• Model: DILMP32-10(230V50HZ,240V60HZ)
• Typ: stycznik mocy
• Liczba biegunów: 4
• Liczba styków głównych zwiernych: 4
• Liczba styków głównych rozwiernych: 0
• Liczba styków pomocniczych zwiernych: 1
• Liczba styków pomocniczych rozwiernych: 0
• Znamionowy prąd pracy Ie AC-1 przy 400 V: 32 A
• Znamionowy prąd pracy Ie AC-3 przy 400 V: 18 A
• Znamionowy prąd pracy Ie AC-4 przy 400 V: 15 A
• Znamionowa moc pracy AC-3 przy 400 V: 7,5 kW
• Znamionowa moc pracy AC-4 przy 400 V: 7 kW
• Znamionowa moc pracy NEMA: 11 kW
• Napięcie pracy AC 50 Hz: 24–690 V
• Napięcie pracy AC 60 Hz: 24–690 V
• Napięcie sterowania AC 50 Hz: 230 V
• Napięcie sterowania AC 60 Hz: 240 V
• Rodzaj napięcia sterowania: AC
• Podłączenie styków głównych: zaciski śrubowe
• Wersja modułowa: nie

PARAMETRY TERMICZNE

Konwencjonalny prąd termiczny przy otwartym montażu:

• Ith: 32 A

W obudowie:

• Ith: 27 A

Dla pojedynczego bieguna:

• otwarty montaż: 84 A
• w obudowie: 76 A

WYMIARY

• Szerokość: 58 mm
• Wysokość: 85 mm
• Głębokość: 97 mm

DILMP32-10 – 4-BIEGUNOWY STYCZNIK DO STEROWANIA ODBIORNIKAMI I SILNIKAMI

DILMP32-10 to solidny stycznik do zastosowań przemysłowych i automatyki. Łączy 4 tory główne, prąd AC-1 32 A, moc silnikową 7,5 kW przy 400 V oraz dodatkowy styk pomocniczy 1Z.

Zaciski śrubowe, szeroki zakres napięcia roboczego do 690 V AC i cewka 230/240 V AC pozwalają wykorzystać stycznik w wielu układach sterowania i zasilania.
