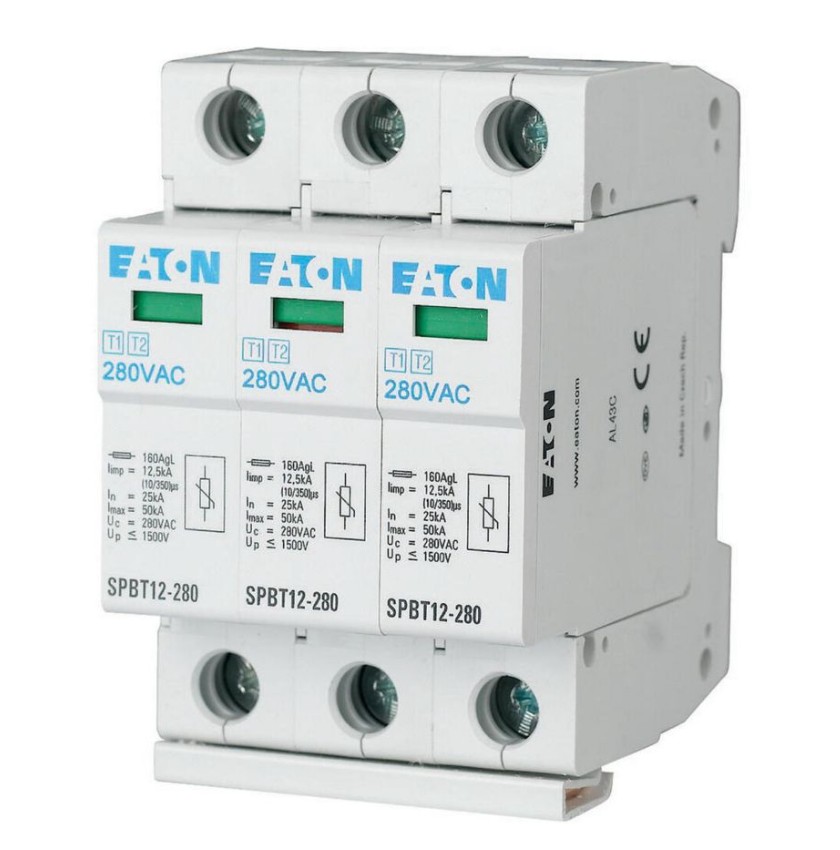

SPBT12-280/3 OGRANICZNIK PRZEPIĘĆ TYP 1+2 (B+C) 3P 280 V

SPBT12-280/3 to 3-biegunowy ogranicznik przepięć Typ 1+2 (klasa B+C) przeznaczony do ochrony instalacji elektrycznych przed przepięciami przejściowymi powstającymi w wyniku wyładowań atmosferycznych oraz operacji łączeniowych w sieci.

Urządzenie łączy funkcje ogranicznika T1 i T2, dzięki czemu może być stosowane jako element ochrony przeciwprzepięciowej w rozdzielnicach elektrycznych. Znamionowe napięcie AC wynosi 280 V, a prąd udarowy dla impulsu 10/350 µs osiąga 12,5 kA.

Ogranicznik przeznaczony jest do montażu na standardowej szynie DIN TH-35 mm i zajmuje szerokość 3 modułów.

NAJWAŻNIEJSZE CECHY

✅ Typ 1+2 / klasa B+C – połączenie dwóch stopni ochrony przeciwprzepięciowej

✅ Prąd udarowy 12,5 kA (10/350 µs)

✅ Poziom ochrony Up: 1,5 kV

✅ Napięcie pracy AC: 280 V

✅ 3-biegunowa konstrukcja

✅ Sygnalizacja optyczna stanu urządzenia

✅ Montaż na szynie DIN TH-35 mm

✅ Szerokość tylko 3 modułów

✅ Możliwość stosowania w sieciach TN, TN-C, TN-S, TN-C-S oraz TT

✅ Maksymalne zabezpieczenie poprzedzające: 160 A

ZASTOSOWANIE

Ogranicznik SPBT12-280/3 przeznaczony jest do ochrony instalacji i odbiorników przed skutkami:

• przepięć atmosferycznych,
• bezpośrednich i pośrednich oddziaływań wyładowań piorunowych,
• przepięć łączeniowych,
• krótkotrwałych wzrostów napięcia mogących uszkodzić aparaturę elektryczną i elektroniczną.

Może być stosowany m.in. w:

• rozdzielnicach głównych i podrozdzielnicach,
• instalacjach budynków mieszkalnych,
• obiektach handlowych i usługowych,
• instalacjach przemysłowych,
• systemach zasilania wymagających ochrony Typ 1+2.

OCHRONA TYP 1+2 – KLASA B+C

SPBT12-280/3 łączy właściwości ogranicznika Typ 1 oraz Typ 2, zapewniając ochronę przed prądami udarowymi oraz przepięciami przejściowymi.

Urządzenie przeznaczone jest do stosowania zgodnie z zasadami ochrony przeciwprzepięciowej określonymi m.in. w normach IEC 60364-5-53 oraz EN 61643-11.

Może być stosowane w instalacjach objętych klasami ochrony odgromowej III i IV zgodnie z IEC 62305.

PRĄD UDAROWY 12,5 kA

Ogranicznik charakteryzuje się prądem udarowym:

Iimp = 12,5 kA przy przebiegu 10/350 µs

Parametr ten określa zdolność urządzenia do odprowadzania prądów udarowych charakterystycznych dla ochrony Typ 1.

Poziom ochrony napięciowej wynosi 1,5 kV.

SYGNALIZACJA OPTYCZNA

Urządzenie wyposażono w optyczny wskaźnik stanu, który umożliwia szybką kontrolę sprawności ogranicznika bez konieczności wykonywania pomiarów.

Model nie posiada styku do zdalnej sygnalizacji.

KOMPATYBILNE UKŁADY SIECI

Ogranicznik może być stosowany w układach:

• TN
• TN-C
• TN-S
• TN-C-S
• TT

Produkt nie jest przeznaczony do układów IT ani instalacji DC.

DANE TECHNICZNE

• Model: SPBT12-280/3
• Typ urządzenia: ogranicznik przepięć
• Klasa ochronności: Typ 1+2
• Klasa: B+C
• Liczba biegunów: 3
• Znamionowe napięcie AC: 280 V
• Najwyższe napięcie trwałej pracy AC: 280 V
• Prąd udarowy Iimp (10/350 µs): 12,5 kA
• Poziom ochrony: 1,5 kV
• Poziom ochrony L-PE: 1,5 kV
• Energia właściwa W/R: 39,1 kJ/Ω
• Maksymalne zabezpieczenie nadprądowe: 160 A
• Sygnalizacja zadziałania: optyczna
• Styk sygnalizacyjny: nie
• Zintegrowane dobezpieczenie: nie
• Zabezpieczenie przed przetężeniem: nie
• Technologia szczeliny iskrowej: nie
• Stopień ochrony: IP20
• Montaż: szyna DIN TH-35 mm
• Szerokość: 3 moduły
• Maks. przekrój przewodu jedno-/wielodrutowego: 25 mm²
• Maks. przekrój przewodu elastycznego: 35 mm²
• Energetycznie skoordynowana ochrona urządzenia końcowego: nie

OBSŁUGIWANE UKŁADY SIECI

• TT: tak
• TN: tak
• TN-C: tak
• TN-S: tak
• TN-C-S: tak
• IT: nie
• DC: nie

NORMY I ZASTOSOWANIE

Ogranicznik przeznaczony jest do stosowania zgodnie z wymaganiami dotyczącymi ochrony przeciwprzepięciowej, w tym:

• IEC 60364-5-53, sekcja 534
• EN 61643-11
• IEC 62305
• klasyfikacja SPD Typ T1 + T2

SPBT12-280/3 – OCHRONA PRZED PRZEPIĘCIAMI ATMOSFERYCZNYMI I ŁĄCZENIOWYMI

SPBT12-280/3 to kompaktowy, 3-biegunowy ogranicznik przepięć Typ 1+2, przeznaczony do ochrony instalacji przed skutkami przepięć atmosferycznych i łączeniowych.

Prąd udarowy 12,5 kA, poziom ochrony 1,5 kV, sygnalizacja optyczna oraz możliwość montażu na standardowej szynie DIN sprawiają, że jest to praktyczne rozwiązanie do ochrony rozdzielnic w instalacjach mieszkaniowych, komercyjnych i przemysłowych.
