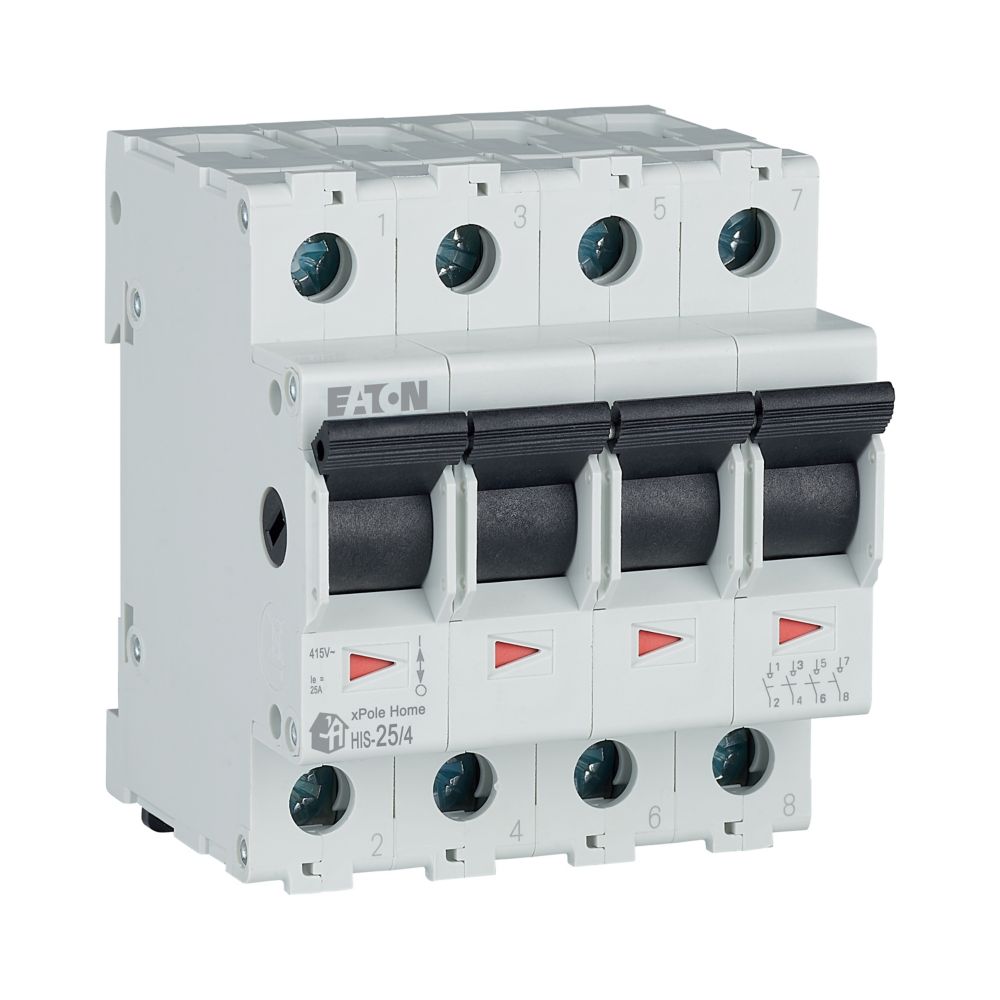

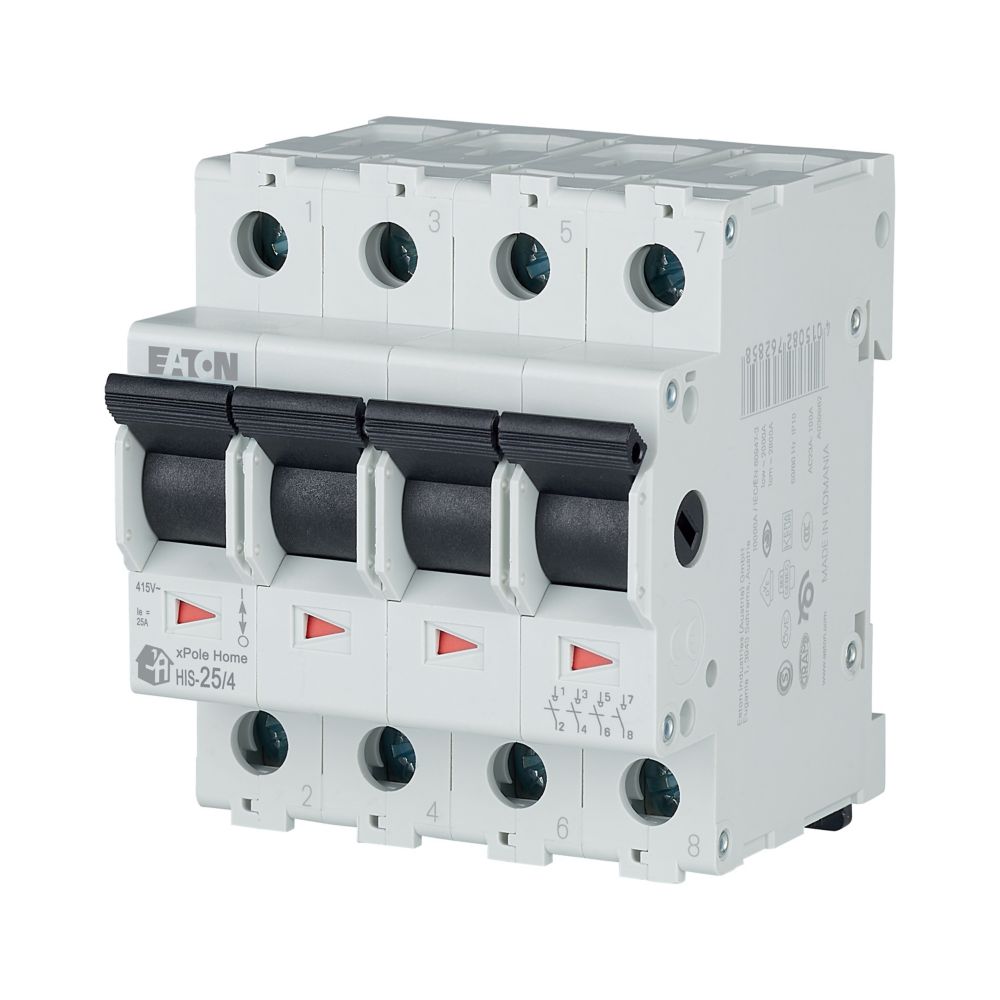

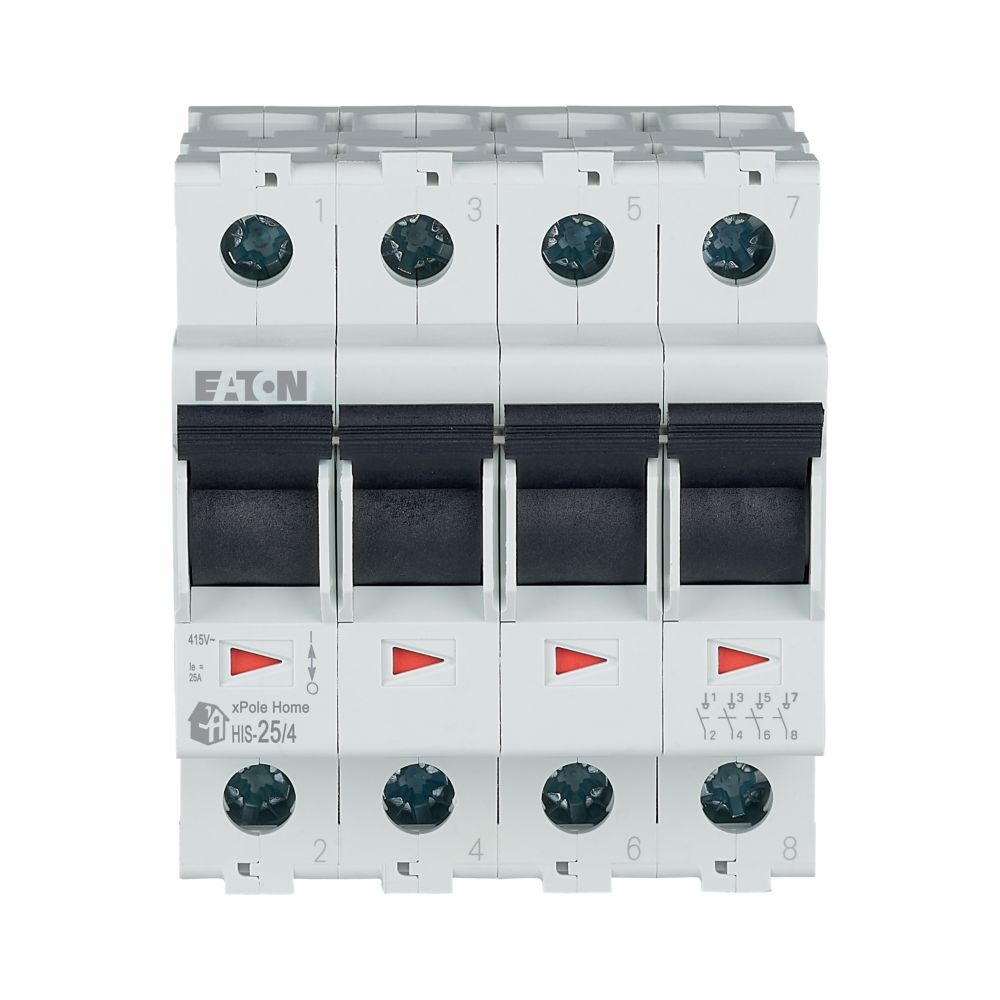

HIS-25/4 ROZŁĄCZNIK IZOLACYJNY 4-BIEGUNOWY 25 A

HIS-25/4 to 4-biegunowy rozłącznik izolacyjny przeznaczony do ręcznego załączania, wyłączania oraz izolowania obwodów elektrycznych. Aparat wykonany jest zgodnie z wymaganiami IEC/EN 60947-3 i przeznaczony do pracy w instalacjach prądu przemiennego.

Model wyposażony jest w 4 styki zwierne, czarny uchwyt przełączający oraz mechanizm szybkiego załączania, który wspomaga sprawne przełączanie obwodu.

NAJWAŻNIEJSZE CECHY

✅ 4-biegunowa konstrukcja – umożliwia jednoczesne rozłączanie czterech torów

✅ Prąd znamionowy 25 A

✅ Napięcie znamionowe do 415 V AC

✅ Funkcja rozłączania i izolacji obwodu

✅ Konstrukcja zgodna z IEC/EN 60947-3

✅ Mechanizm szybkiego załączania – sprawne przełączanie niezależnie od prędkości obsługi

✅ Styki o wysokiej odporności na zużycie

✅ Przekrój przyłączeniowy do 50 mm²

✅ Możliwość współpracy z aparaturą xPole przy zastosowaniu odpowiednich zacisków oraz standardowego szynowania grzebieniowego

✅ Szerokość 4 modułów – montaż w standardowych rozdzielnicach modułowych

ZASTOSOWANIE

Rozłącznik HIS-25/4 może być stosowany m.in. w:

• rozdzielnicach elektrycznych,
• instalacjach mieszkaniowych,
• instalacjach komercyjnych,
• obiektach przemysłowych,
• obwodach wymagających ręcznego odłączenia zasilania,
• instalacjach wymagających bezpiecznej separacji obwodu podczas prac serwisowych.

FUNKCJA ROZŁĄCZNIKA IZOLACYJNEGO

Urządzenie pełni funkcję łącznika z funkcją izolacyjną, umożliwiając ręczne odłączenie obwodu od zasilania.

Czterobiegunowa konstrukcja pozwala jednocześnie rozłączyć wszystkie cztery tory elektryczne, dzięki czemu aparat sprawdza się w instalacjach, w których wymagane jest pełne odseparowanie obwodu.

TRWAŁA KONSTRUKCJA STYKÓW

HIS-25/4 został wyposażony w styki o wysokiej odporności na zużycie, co zwiększa trwałość aparatu podczas regularnej eksploatacji.

Mechanizm szybkiego załączania wspomaga pewne przełączanie i ogranicza zależność działania styków od prędkości ruchu dźwigni.

PARAMETRY TECHNICZNE

• Model: HIS-25/4
• Typ: rozłącznik izolacyjny
• Funkcja przełączająca: wyłącznik
• Liczba biegunów: 4
• Liczba styków zwiernych: 4
• Liczba styków rozwiernych: 0
• Liczba styków przełącznych: 0
• Prąd znamionowy: 25 A
• Napięcie znamionowe: 415 V
• Minimalne napięcie znamionowe: 240 V
• Rodzaj napięcia: AC
• Znamionowa zdolność łączeniowa: 12,5 kA
• Wytrzymałość zwarciowa Icw: 1 kA
• Maksymalny przekrój przyłączeniowy: 50 mm²
• Szerokość: 4 moduły
• Głębokość wbudowania: 69,5 mm
• Stopień ochrony: IP40
• Lampka sygnalizacyjna: nie
• Nadruk / symbol: symbol strzałki
• Wymuszona separacja zgodnie z DIN VDE 0113: nie
• Kolor uchwytu: czarny

KOMPATYBILNOŚĆ Z APARATURĄ MODUŁOWĄ

Rozłącznik może być stosowany w połączeniu z aparaturą zabezpieczającą serii xPole. Przy zastosowaniu odpowiedniej techniki przyłączeniowej możliwe jest wykorzystanie standardowych szyn grzebieniowych, co ułatwia integrację aparatu w rozdzielnicy.

HIS-25/4 – ROZŁĄCZANIE I IZOLACJA OBWODÓW

HIS-25/4 to kompaktowy, 4-biegunowy aparat przeznaczony do ręcznego odłączania i izolowania obwodów elektrycznych. Prąd znamionowy 25 A, napięcie pracy do 415 V AC, solidna konstrukcja styków oraz szerokość 4 modułów sprawiają, że urządzenie dobrze nadaje się do zastosowań w nowoczesnych rozdzielnicach elektrycznych.
