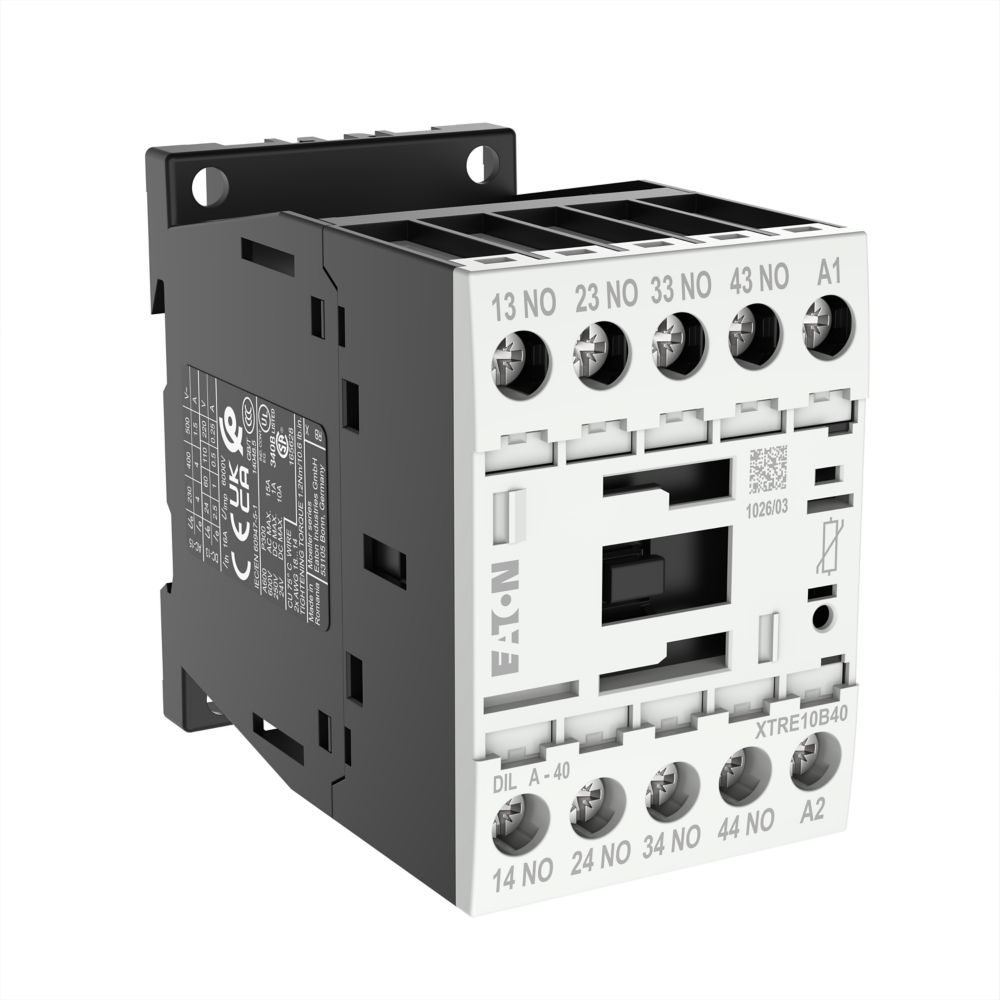

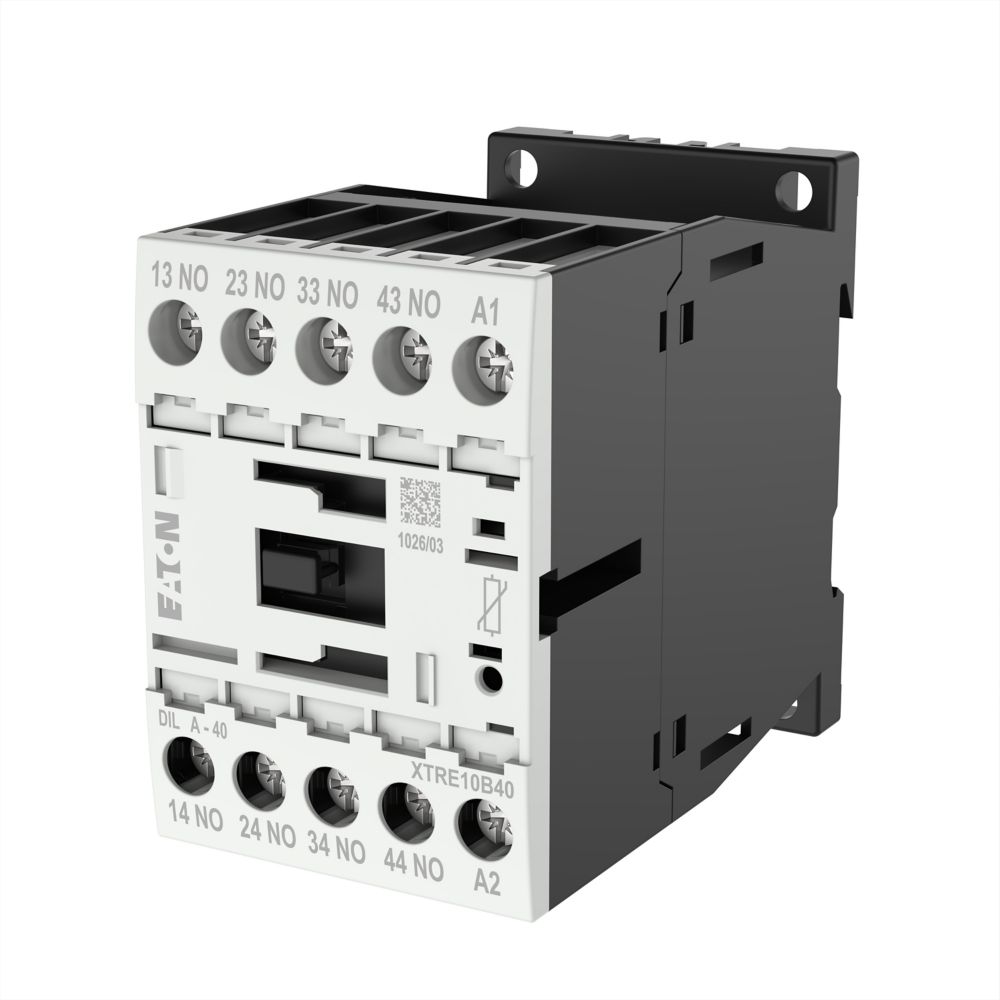

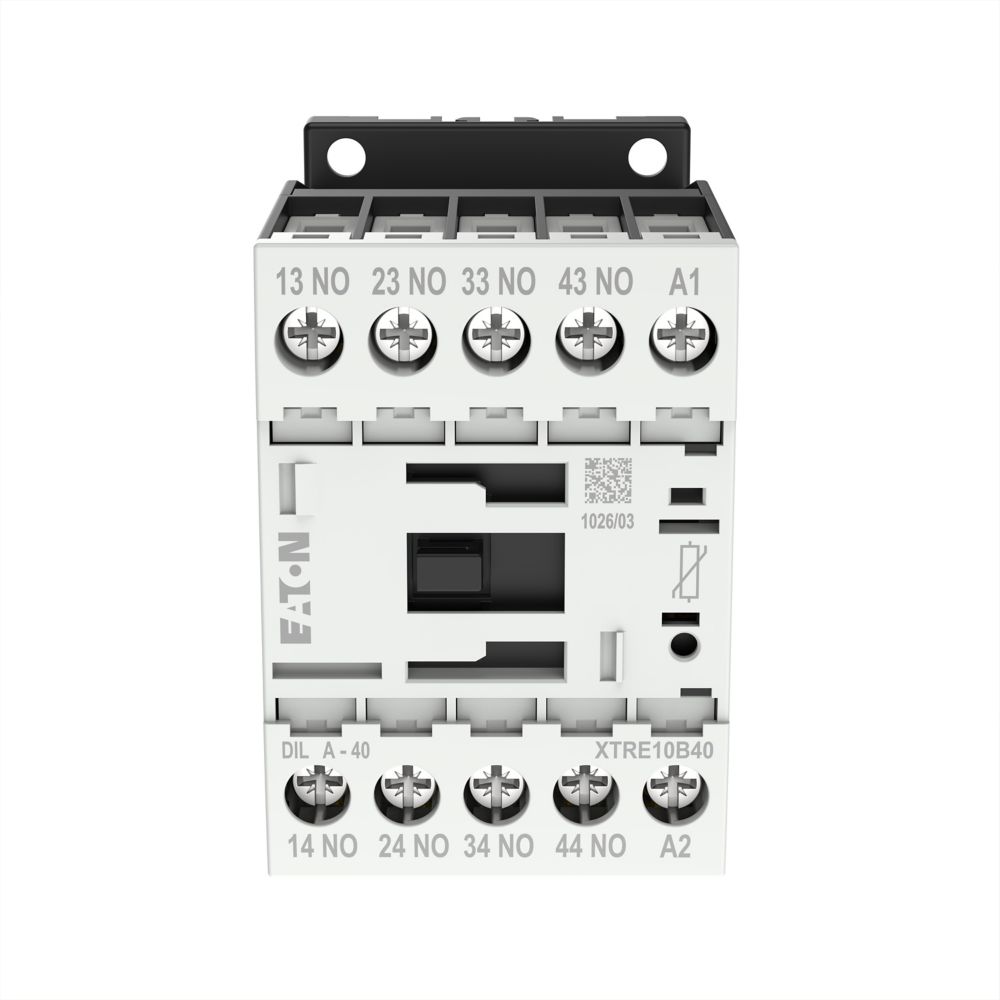

DILA-40-EA(24VDC) STYCZNIK POMOCNICZY 4Z / 0R – CEWKA 24 V DC

DILA-40-EA(24VDC) to stycznik pomocniczy przeznaczony do realizacji funkcji sterowania, sygnalizacji i blokad w układach automatyki oraz instalacjach elektrycznych.

Urządzenie wyposażone jest w 4 styki pomocnicze zwierne (4Z / NO) oraz cewkę sterującą na napięcie 24 V DC. Dzięki kompaktowej obudowie o szerokości 45 mm może być łatwo zabudowany w rozdzielnicach i szafach sterowniczych.

Stycznik może być montowany zarówno na szynie DIN, jak i za pomocą śrub.

NAJWAŻNIEJSZE CECHY

✅ 4 styki zwierne (4Z / NO)

✅ Brak styków rozwiernych

✅ Napięcie sterowania cewki: 24 V DC

✅ Znamionowy prąd pracy: 16 A

✅ Znamionowy prąd załączania: 16 A

✅ Prąd pracy Ie przy 400 V: 4 A

✅ Połączenie śrubowe

✅ Montaż na szynie DIN lub za pomocą śrub

✅ Kompaktowa szerokość 45 mm

✅ Do zastosowań w automatyce i obwodach sterowania

ZASTOSOWANIE

Stycznik pomocniczy DILA-40-EA(24VDC) może być stosowany m.in. w:

• układach automatyki przemysłowej,
• szafach i rozdzielnicach sterowniczych,
• obwodach sygnalizacyjnych,
• układach blokad elektrycznych,
• systemach sterowania maszyn,
• liniach produkcyjnych,
• instalacjach technologicznych,
• obwodach pomocniczych wymagających kilku styków NO.

KONFIGURACJA 4Z / 0R

Urządzenie posiada:

• 4 styki pomocnicze zwierne (NO)
• 0 styków rozwiernych (NC)
• 0 styków przełącznych

Taka konfiguracja pozwala jednocześnie realizować kilka funkcji sterowniczych lub sygnalizacyjnych z wykorzystaniem jednego stycznika.

CEWKA STERUJĄCA 24 V DC

Stycznik wyposażony jest w cewkę o znamionowym napięciu sterowania:

Us = 24 V DC

Pozwala to na zastosowanie urządzenia w popularnych układach automatyki wykorzystujących napięcie sterowania 24 V DC.

ELASTYCZNY MONTAŻ

DILA-40-EA(24VDC) może być instalowany:

• na standardowej szynie DIN,
• bezpośrednio za pomocą śrub.

Pozwala to dopasować sposób zabudowy do konstrukcji rozdzielnicy lub szafy sterowniczej.

DANE TECHNICZNE

• Model: DILA-40-EA(24VDC)
• Typ: stycznik pomocniczy
• Liczba styków pomocniczych zwiernych: 4
• Liczba styków pomocniczych rozwiernych: 0
• Liczba styków pomocniczych przełącznych: 0
• Liczba styków rozwiernych zwłocznych: 0
• Liczba styków zwiernych wyprzedzających: 0
• Znamionowe napięcie sterowania Us dla DC: 24 V
• Rodzaj napięcia sterowania: DC
• Znamionowy prąd pracy: 16 A
• Znamionowy prąd załączania: 16 A
• Znamionowy prąd pracy Ie przy 400 V: 4 A
• Sposób przyłączenia obwodu pomocniczego: połączenie śrubowe
• Sposób montażu: szyna DIN / śruba
• Interfejs: nie
• Wskaźnik LED: nie
• Obsługa ręczna: nie

PARAMETRY NAPIĘCIOWE OBWODU

• Napięcie pracy AC 50 Hz: 17–500 V
• Napięcie pracy AC 60 Hz: 17–500 V
• Napięcie pracy DC: 24–220 V

WYMIARY

• Szerokość: 45 mm
• Wysokość: 68 mm
• Głębokość: 75 mm

DILA-40-EA(24VDC) – KOMPAKTOWY STYCZNIK POMOCNICZY DO AUTOMATYKI

DILA-40-EA(24VDC) to praktyczne rozwiązanie do rozbudowy obwodów sterowania. Konfiguracja 4Z / 0R, cewka 24 V DC, połączenia śrubowe oraz możliwość montażu na szynie DIN lub śrubami sprawiają, że stycznik dobrze sprawdza się w szafach sterowniczych, automatyce i instalacjach przemysłowych.
