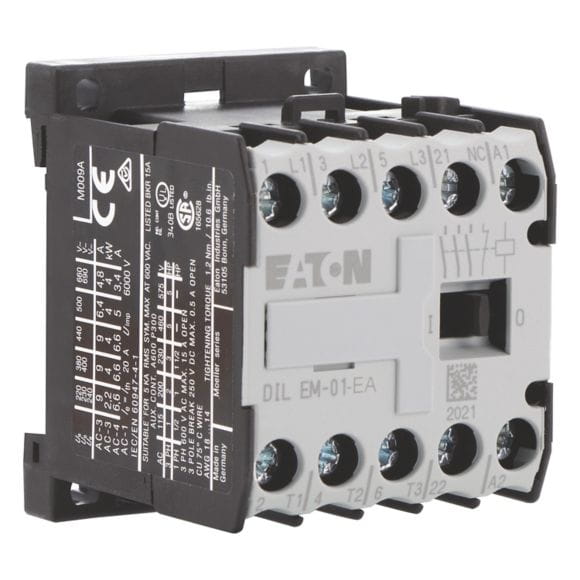

• Producent: EATON
• Kod produktu: 189985
• EAN: 4015081879816
• Klasa ETIM: Stycznik AC (EC000066)
• Znamionowe napięcie sterowania Us dla AC 50 Hz: 230 - 230 V
• Znamionowe napięcie sterowania Us dla AC 60 Hz: 240 - 240 V
• Znamionowe napięcie sterowania Us dla DC: 0 - 0 V
• Rodzaj napięcia sterowania: AC
• Znamionowy prąd pracy Ie dla AC-1, 400 V: 22 A
• Znamionowy prąd pracy Ie dla AC-3, 400 V: 9 A
• Znamionowa moc pracy dla AC-3, 400 V: 4 kW
• Znamionowy prąd pracy dla AC-4, 400 V: 6.6 A
• Znamionowa moc pracy dla AC-4, 400 V: 3 kW
• Znamionowa moc pracy NEMA: 3.7 kW
• Wersja modułowa: nie
• Liczba styków pomocniczych zwiernych: 0
• Liczba styków pomocniczych rozwiernych: 1
• Rodzaj podłączenia styków głównych: Połączenie śrubowe
• Liczba styków głównych rozwiernych: 0
• Liczba styków głównych zwiernych: 3

Stycznik mocy, Aplikacja: Mały stycznik do silników bez obciążeń omowych, Styczniki mocy DILEM, Kategoria użytkowa: AC-1: Obciążenie nieindukcyjne lub słabo indukcyjne, piece oporowe, AC-3: Silniki klatkowe: rozruch, wyłączanie w czasie pracy, AC-4: Silniki klatkowe: rozruch, hamulce przeciwprądowe, tryb nawrotny, tryb impulsowy, Sposób podłączenia: Zaciski śrubowe, Wskazówka: Odpowiedni również do silników klasy wydajności energetycznej IE3, Opis: z modułem wyłącznika pomocniczego, Bieguny: 3-biegunowe, Znamionowy prąd pracy AC-3 380 V 400 V: Ie= 9 A, Znamionowy prąd pracy AC-1 konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 40 °C: Ith =Ie= 22 A, w obudowie: Ith= 16 A, Znamionowy prąd pracy AC-1 konwencjonalny prąd termiczny 1-biegunowy bez obudowy: Ith= 50 A, w obudowie: Ith= 40 A, Maks. moc znamionowa silników trójfazowych 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, Maks. moc znamionowa silników trójfazowych 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, Stosowane do: …DILE, Wyposażenie w styki R = Styki rozwierne: 1 zr, Rodzaj prądu AC/DC: Praca AC
