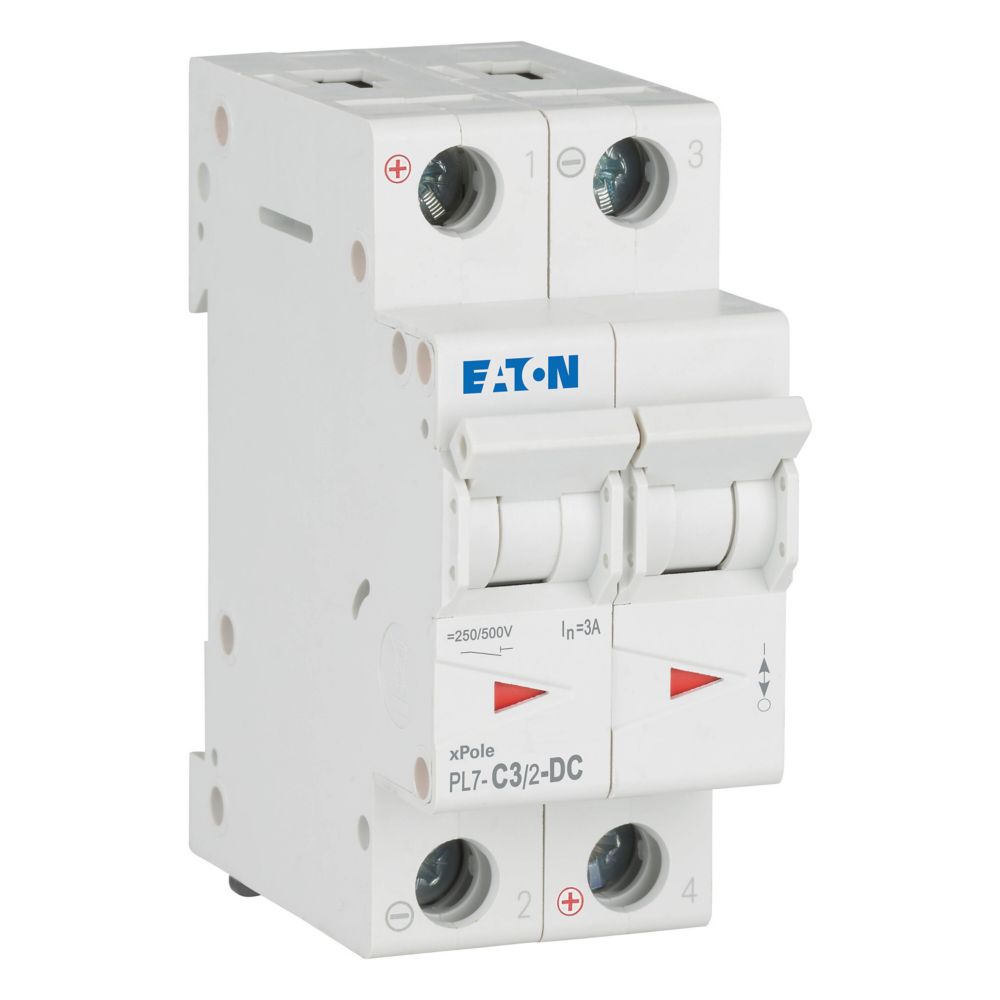

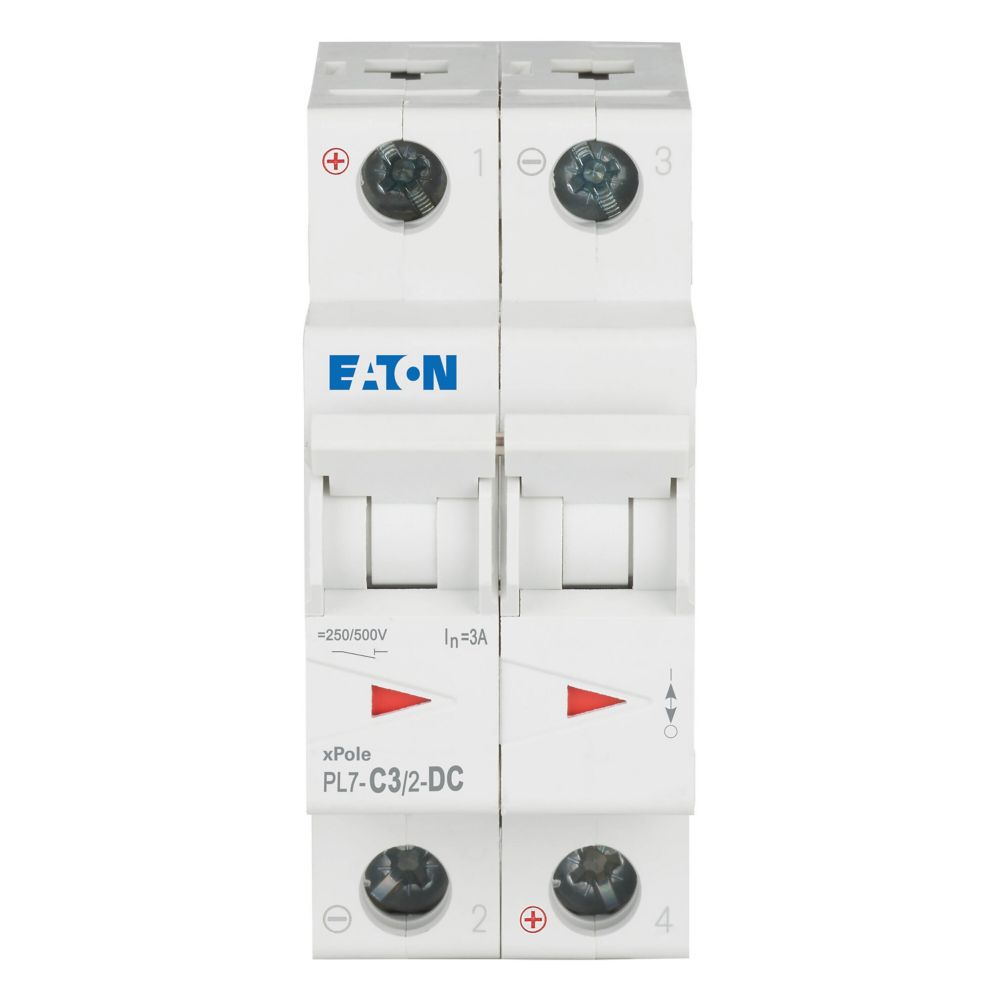

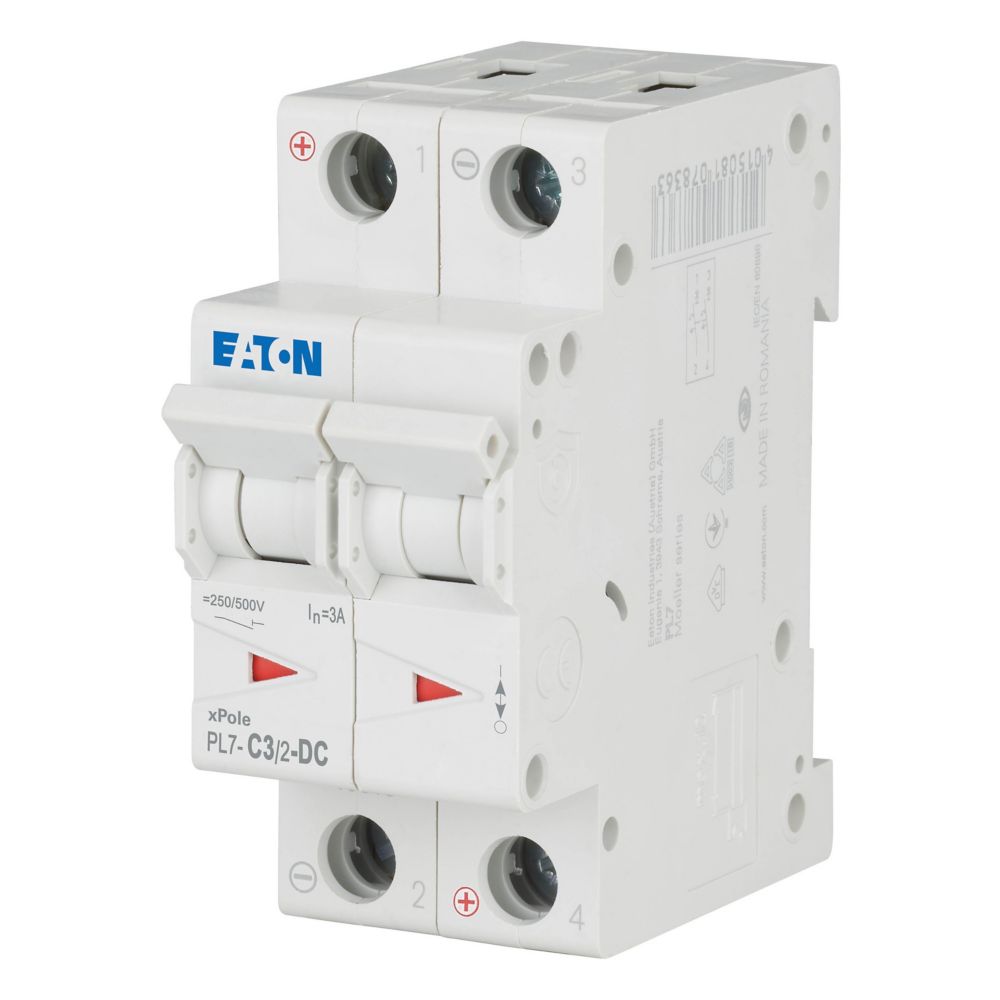

Wyłącznik nadprądowy 2P 3A C 220 V DC 10 kA

Dwubiegunowy wyłącznik nadprądowy o prądzie znamionowym 3 A i charakterystyce wyzwalania C, przeznaczony do pracy w obwodach prądu stałego DC. Aparat posiada napięcie znamionowe 220 V oraz zwarciową zdolność łączeniową 10 kA.

Kompaktowa konstrukcja o szerokości 2 modułów, możliwość zastosowania dodatkowego wyposażenia oraz szeroki zakres temperatur pracy sprawiają, że wyłącznik może być stosowany w różnego rodzaju instalacjach elektrycznych i systemach zasilania prądem stałym.

Najważniejsze cechy

• 2 bieguny
• 2 bieguny chronione
• Prąd znamionowy: 3 A
• Charakterystyka wyzwalania: C
• Napięcie znamionowe: 220 V
• Rodzaj napięcia: DC
• Zdolność zwarciowa Icu: 10 kA
• Klasa ograniczenia energii: 3
• Szerokość aparatu: 2 moduły
• Możliwość zastosowania dodatkowego wyposażenia
• Stopień ochrony IP20
• Zakres temperatury pracy od -25°C do +75°C
• Możliwość podłączenia przewodów o przekroju 1–25 mm²

Zastosowanie

Wyłącznik przeznaczony jest do zabezpieczania obwodów prądu stałego przed skutkami:

• przeciążeń,
• zwarć,
• nadmiernego wzrostu prądu w chronionym obwodzie.

Charakterystyka C pozwala na zastosowanie aparatu w obwodach, w których podczas normalnej pracy mogą występować krótkotrwałe prądy rozruchowe.

Korzyści

✅ Zasilanie DC – aparat przeznaczony do instalacji wykorzystujących prąd stały.

✅ Dwa chronione bieguny – zabezpieczenie obu torów obwodu.

✅ Zdolność zwarciowa 10 kA – wysoka wartość znamionowej zwarciowej zdolności łączeniowej.

✅ Charakterystyka C – odpowiednia do wielu typowych zastosowań elektrycznych.

✅ Kompaktowy rozmiar – szerokość odpowiadająca 2 modułom.

✅ Możliwość rozbudowy – wyłącznik umożliwia zastosowanie dodatkowego wyposażenia.

✅ Szeroki zakres temperatur pracy – od -25°C do +75°C.

Dane techniczne

• Głębokość wbudowania: 70,5 mm
• Charakterystyka wyzwalania: C
• Liczba biegunów całkowita: 2
• Liczba biegunów chronionych: 2
• Prąd znamionowy: 3 A
• Napięcie znamionowe: 220 V
• Napięcie znamionowe izolacji Ui: 440 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 4 kV
• Rodzaj napięcia: DC
• Znamionowa zwarciowa zdolność łączeniowa Icu wg IEC 60947-2 przy 230 V: 10 kA
• Znamionowa zwarciowa zdolność łączeniowa Icu wg IEC 60947-2 przy 400 V: 10 kA
• Klasa ograniczenia energii: 3
• Montaż podtynkowy: nie
• Jednocześnie rozłączany biegun N: nie
• Kategoria przepięcia: 3
• Stopień zanieczyszczenia: 2
• Możliwość dodatkowego wyposażenia: tak
• Szerokość: 2 moduły
• Stopień ochrony: IP20
• Temperatura otoczenia podczas pracy: od -25°C do +75°C
• Przekrój przyłączanego przewodu wielożyłowego: 1–25 mm²
• Przekrój przyłączanego przewodu jednodrutowego: 1–25 mm²
• Wykonanie przeciwwybuchowe: nie
• Straty mocy: 2,3 W

Wyłącznik nadprądowy 2P 3A C 220 V DC to kompaktowe rozwiązanie do zabezpieczania obwodów prądu stałego, łączące dwa chronione bieguny, zdolność zwarciową 10 kA oraz możliwość rozbudowy o dodatkowe wyposażenie.
