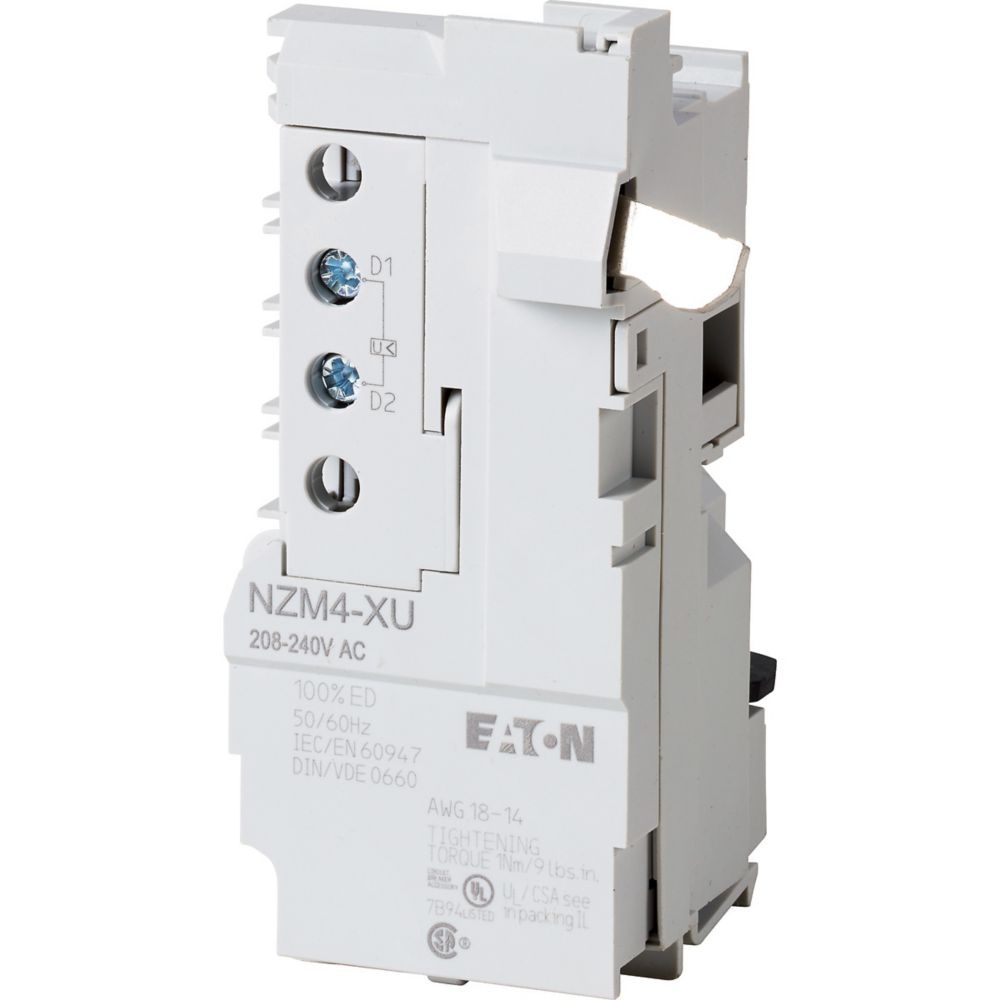

NZM4-XU208-240AC WYZWALACZ PODNAPIĘCIOWY 208–240 V AC

NZM4-XU208-240AC to wyzwalacz podnapięciowy przeznaczony do rozbudowy aparatury z rodziny NZM. Element odpowiada za szybkie wyłączenie aparatu w przypadku spadku napięcia sterowania poniżej określonego poziomu.

Moduł może być stosowany w układach wymagających kontrolowanego wyłączenia przy zaniku lub znacznym spadku napięcia zasilającego. Dzięki modułowej konstrukcji montaż jest prosty i elastyczny.

NAJWAŻNIEJSZE CECHY

✅ Napięcie sterowania 208–240 V AC

✅ Praca przy 50 i 60 Hz

✅ Natychmiastowe wyzwalanie – bez funkcji zwłoki

✅ Reakcja na spadek napięcia sterowania

✅ Połączenie śrubowe

✅ Modułowa konstrukcja – ułatwia montaż i integrację z aparaturą

✅ Możliwość zastosowania w układach awaryjnego wyłączenia

DZIAŁANIE WYZWALACZA PODNAPIĘCIOWEGO

Wyzwalacz NZM4-XU208-240AC powoduje wyłączenie aparatu w sytuacji, gdy napięcie sterujące spadnie poniżej określonego zakresu.

Zgodnie z charakterystyką producenta wyłączenie następuje przy spadku napięcia sterowania do poziomu około:

35–70% wartości Us

Rozwiązanie to pozwala zabezpieczyć układ przed niepożądanym działaniem w przypadku zaniku lub znacznego obniżenia napięcia sterującego.

ZASTOSOWANIE

Wyzwalacz może być stosowany m.in. w:

• rozdzielnicach elektrycznych,
• układach sterowania,
• instalacjach przemysłowych,
• systemach bezpieczeństwa,
• układach awaryjnego wyłączenia,
• aplikacjach wymagających automatycznego odłączenia przy spadku napięcia,
• systemach wyposażonych w aparaturę serii NZM.

Może być również wykorzystywany w układach awaryjnego zatrzymania w połączeniu z odpowiednim przyciskiem bezpieczeństwa.

BEZPIECZEŃSTWO PRZY ZANIKU NAPIĘCIA

Gdy wyzwalacz podnapięciowy pozostaje bez napięcia, mechanizm uniemożliwia przypadkowe załączenie aparatu.

Ogranicza to ryzyko niezamierzonego zamknięcia styków głównych w sytuacji, gdy obwód sterowania nie posiada właściwego napięcia.

DANE TECHNICZNE

• Model: NZM4-XU208-240AC
• Typ: wyzwalacz podnapięciowy / zanikowy
• Znamionowe napięcie sterowania Us dla AC 50 Hz: 208–240 V
• Znamionowe napięcie sterowania Us dla AC 60 Hz: 208–240 V
• Rodzaj napięcia sterowania: AC
• Rodzaj połączenia elektrycznego: połączenie śrubowe
• Funkcja zwłoki: nie
• Liczba styków zwiernych: 0
• Liczba styków rozwiernych: 0
• Liczba styków przełącznych: 0
• Do łącznika krzywkowego: tak
• Do wyłącznika silnikowego: nie
• Do przekaźnika przeciążeniowego: nie

MODUŁOWA BUDOWA I PROSTY MONTAŻ

Akcesoria z rodziny NZM zostały zaprojektowane w sposób modułowy, co ułatwia ich dopasowanie do konkretnej aplikacji oraz montaż w rozdzielnicy.

Wyzwalacz podnapięciowy stanowi praktyczne rozszerzenie układu tam, gdzie wymagane jest automatyczne wyłączenie aparatu przy spadku napięcia sterowania.

NZM4-XU208-240AC – KONTROLA NAPIĘCIA I BEZPIECZNE WYŁĄCZENIE

Wyzwalacz NZM4-XU208-240AC to element przeznaczony do instalacji, w których istotne jest szybkie odłączenie aparatu przy zaniku lub zbyt niskiej wartości napięcia sterującego.

Zakres 208–240 V AC, natychmiastowe działanie oraz możliwość wykorzystania w układach bezpieczeństwa sprawiają, że produkt dobrze sprawdza się w profesjonalnych instalacjach elektrycznych i przemysłowych.
