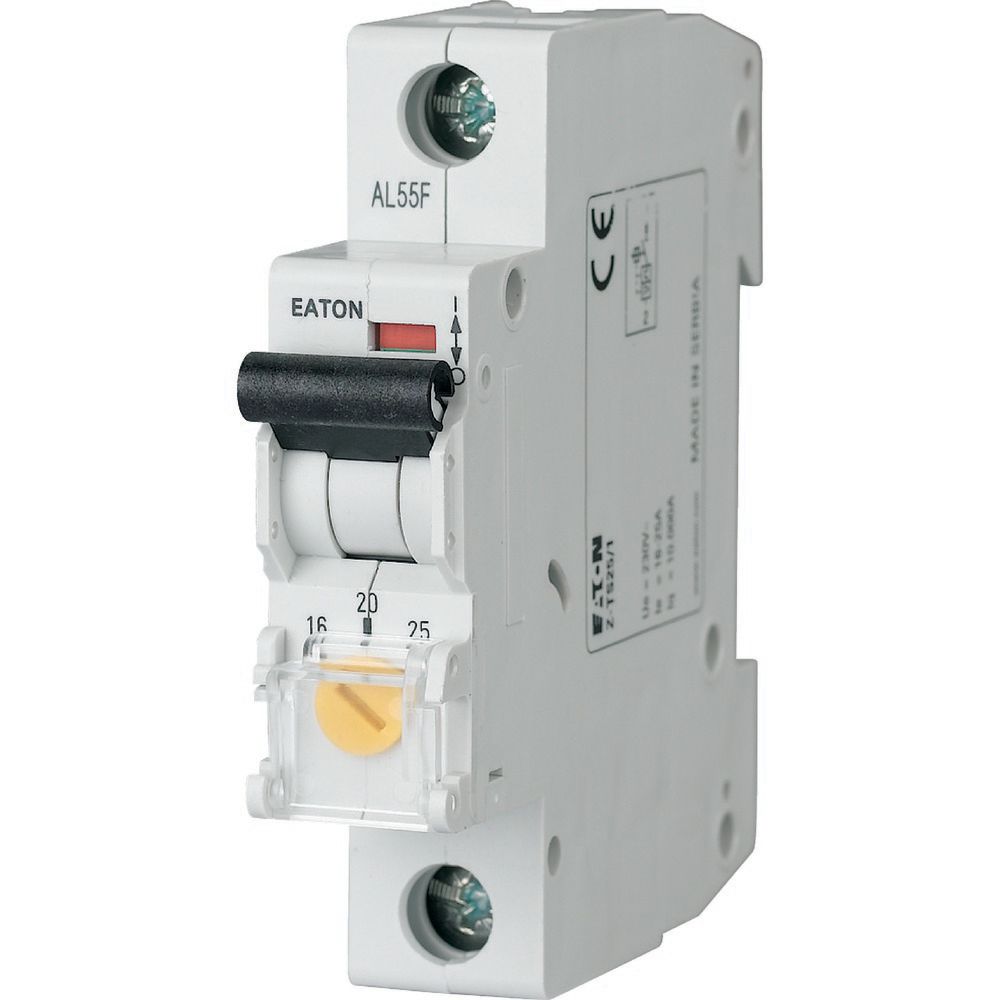

Wyłącznik ochronny 1P 16–25 A termiczno-magnetyczny 400 V IP20

Wyłącznik ochronny o zakresie nastawy 16–25 A, wyposażony w zabezpieczenie termiczne oraz wyzwalanie magnetyczne. Urządzenie przeznaczone jest do ochrony obwodów elektrycznych przed skutkami przeciążenia i zwarcia.

Kompaktowa konstrukcja o szerokości zaledwie 18 mm ułatwia montaż w rozdzielnicach i szafach sterowniczych. Wyłącznik posiada 1 biegun, połączenia śrubowe oraz wygodną dźwignię służącą do obsługi urządzenia.

Najważniejsze cechy produktu

• Zakres nastawy prądu: 16–25 A
• Zabezpieczenie termiczne
• Magnetyczny sposób wyzwalania
• Ochrona przed przeciążeniem i zwarciem
• Napięcie znamionowe pracy: 400 V
• 1 biegun
• Kompaktowa szerokość: 18 mm
• Połączenie styków głównych za pomocą zacisków śrubowych
• Obsługa za pomocą dźwigni
• Kompletne urządzenie w obudowie
• Stopień ochrony IP20

Zastosowanie

Wyłącznik sprawdzi się w instalacjach i układach elektrycznych wymagających zabezpieczenia przed:

• przeciążeniem,
• zwarciem,
• nadmiernym wzrostem prądu w chronionym obwodzie.

Może być stosowany m.in. w rozdzielnicach elektrycznych, szafach sterowniczych, układach automatyki oraz instalacjach przemysłowych.

Korzyści

✅ Podwójny sposób ochrony – zabezpieczenie termiczne chroni przed przeciążeniem, a wyzwalanie magnetyczne reaguje na zwarcia.

✅ Regulowany zakres 16–25 A – umożliwia dopasowanie nastawy do parametrów chronionego obwodu.

✅ Kompaktowa konstrukcja – szerokość 18 mm pozwala ograniczyć ilość zajmowanego miejsca w rozdzielnicy.

✅ Połączenia śrubowe – zapewniają pewne i stabilne podłączenie przewodów.

✅ Wygodna obsługa – dźwignia umożliwia łatwe sterowanie aparatem.

Dane techniczne

• Z zabezpieczeniem termicznym: tak
• Sposób wyzwalania: magnetyczny
• Zakres nastawy wyzwalacza zwarciowego: 16–25 A
• Zakres nastawy wyzwalacza przeciążeniowego: 16–25 A
• Znamionowe napięcie pracy: 400 V
• Liczba biegunów: 1
• Rodzaj podłączenia styków głównych: połączenie śrubowe
• Rodzaj elementu wykonawczego: dźwignia
• Budowa urządzenia: kompletne urządzenie w obudowie
• Czułość na zanik fazy: nie
• Zintegrowany styk pomocniczy: nie
• Zintegrowany wyzwalacz podnapięciowy: nie
• Stopień ochrony: IP20
• Wysokość: 75 mm
• Szerokość: 18 mm
• Głębokość: 80 mm
• Straty mocy: 3,7 W

Wyłącznik ochronny 16–25 A łączy zabezpieczenie termiczne i magnetyczne w kompaktowej obudowie, zapewniając skuteczną ochronę obwodu przed przeciążeniami i zwarciami oraz wygodną regulację parametrów pracy.
