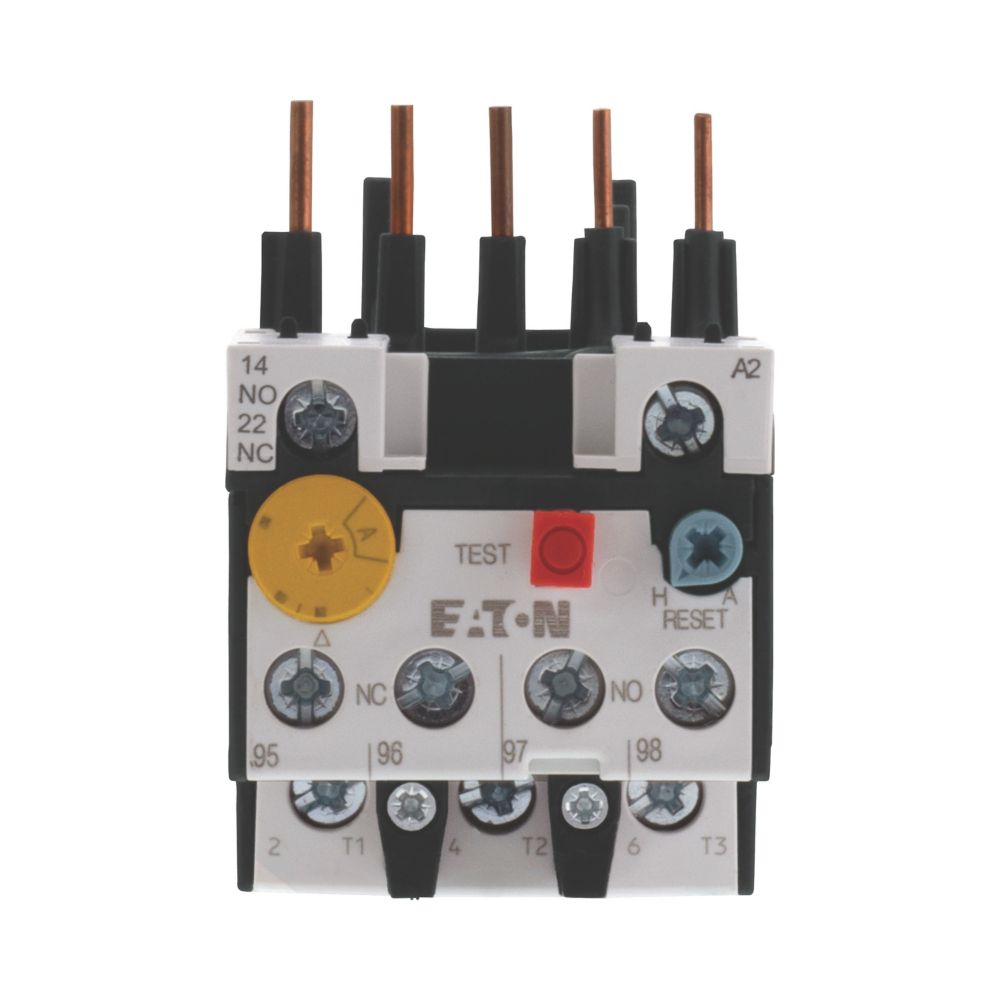

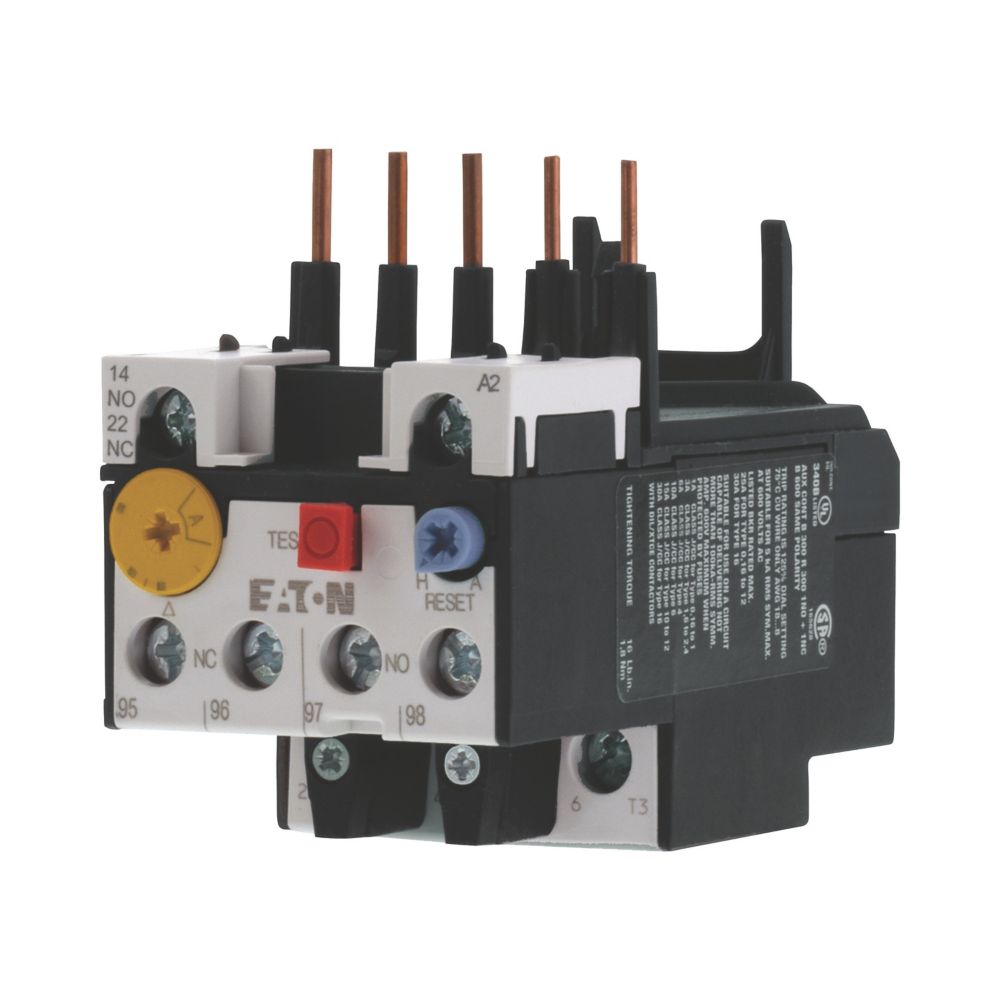

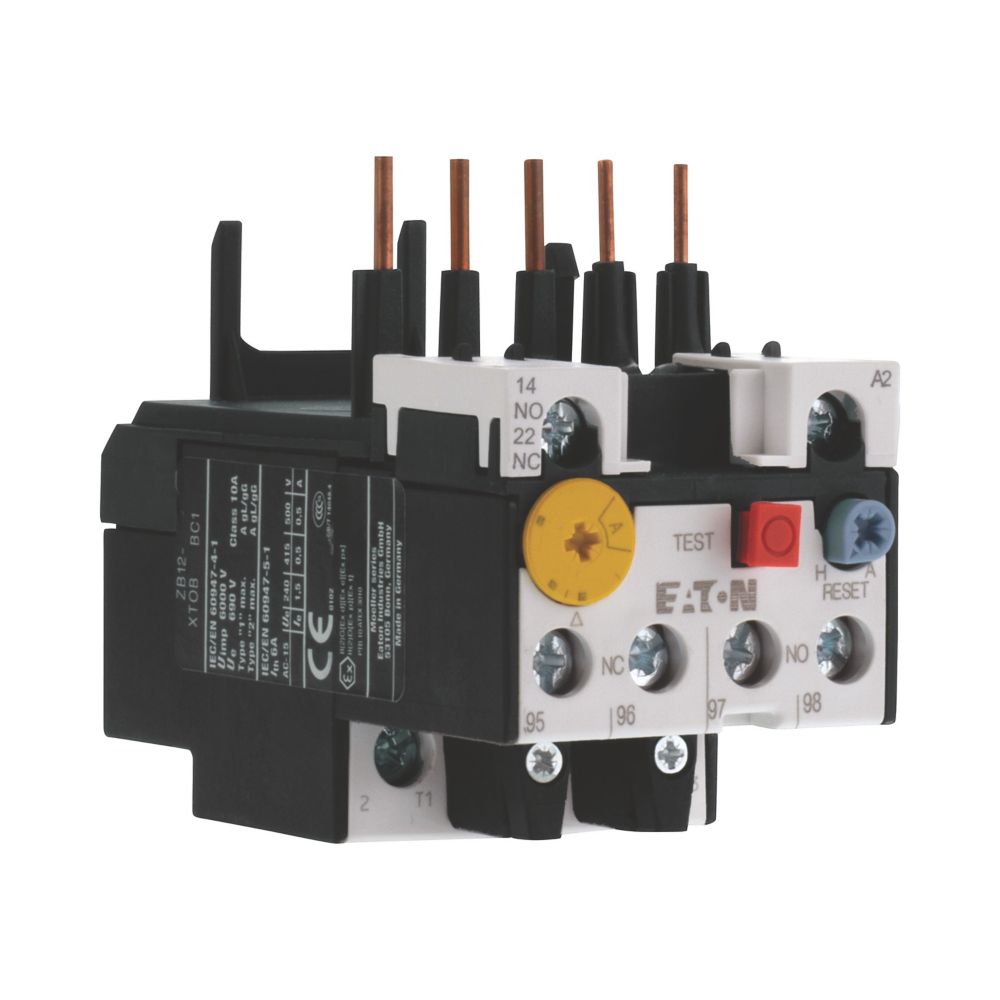

EATON 278439 ZB12-6 Przekaźnik przeciążeniowy 12A 4..6A

nowość

Dostępność: 2

Wysyłka w: 24 godziny

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena: 153,73 zł 153.73

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: MOELLER-039650

Opis

Producent: Eaton
Kod EAN: 4015082784393
Symbol: 278439
Kod producenta: ZB12-6
Długość/Głębokość Produktu: 88 mm
Wysokość Produktu: 67 mm
Szerokość Produktu: 45 mm
Masa Produktu: 0.142 kg
Certyfikaty: CSA, CSA File No.: 012528, IEC/EN 60947, UL, CSA Class No.: 3211-03, CE, IEC/EN 60947-4-1, UL 60947-4-1, UL Category Control No.: NKCR, UL File No.: E29184, CSA-C22.2 No. 60947-4-1-14, VDE 0660
Cechy: Przycisk resetowania ręczny/automatyczny, Przycisk test/wył., Wyzwalanie swobodne, Czułość na zanik fazy
Temperatura Otoczenia Podczas Pracy (Min/Max): -25 °C / 55 °C (w obudowie: 25 °C / 40 °C)
Klasa Wyzwalania: Klasa 10 A
Odporność na Warunki Atmosferyczne: Ciepło wilgotne, cykliczne i stałe (zgodnie z IEC 60068-2-30 i IEC 60068-2-78)
Stopień Ochrony: IP20
Sposób Montażu: Montaż bezpośredni
Ustawienie Prądu Wyzwalacza Przeciążeniowego (Min/Max): 4 A / 6 A
Kategoria Przepięciowa: III
Stopień Zanieczyszczenia: 3
Kategoria Produktu: Przekaźnik przeciążeniowy ZB do 150 A
Rodzaj Zabezpieczenia: Zabezpieczenie przed dotykiem palcami i dłońmi, Ochrona przed dotykiem bezpośrednim przy uruchamianiu od przodu (EN 50274)
Znamionowe Wytrzymywane Napięcie Udarowe (Uimp): 6000 V AC (obwody główne), 4000 V (obwody pomocnicze i sterujące)
Odporność na Wstrząsy: 10 g, Mechaniczne, Sinusoidalny, Czas udaru 10 ms
Odpowiednie Do: Obwody odgałęzione (UL/CSA)
Kompensacja Temperaturowa: 0,25 %/K, błąd szczątkowy dla T > 40°
Praca Ciągła: Możliwa
Pojemność Złącza (Przewód Elastyczny z Tulejką) - Główne Kable: 1 x (1 - 4) mm2, 2 x (1 - 4) mm2
Pojemność Złącza (Przewód Elastyczny z Tulejką) - Przewody Obwodów Sterowniczych: 1 x (0,75 - 2,5) mm2, 2 x (0,75 - 2,5) mm2
Pojemność Złącza (Sztywny) - Główne Kable: 1 x (1 - 6) mm2, 2 x (1 - 6) mm2
Pojemność Złącza (Sztywny) - Przewody Obwodów Sterowniczych: 1 x (0,75 - 4) mm2, 2 x (0,75 - 4) mm2
Pojemność Złącza (Sztywny/Pleciony AWG) - Główne Kable: 18 - 8
Pojemność Złącza (Sztywny/Pleciony AWG) - Przewody Obwodów Sterowniczych: 2 x (18 - 14)
Odcinek Bez Izolacji (Przewód Zasilający/Obwód Sterowania): 10 mm / 8 mm
Rozmiar Śruby - Główne Kable: M4
Rozmiar Śruby - Przewody Obwodów Sterowniczych: M3.5
Rozmiar Wkrętaka - Główne Kable: 1x6 mm (Standardowy)
Rozmiar Wkrętaka - Przewody Obwodów Sterowniczych: 2 (Pozidriv)
Moment Dokręcania - Główne Kable: 1.8 Nm
Moment Dokręcania - Przewody Obwodów Sterowniczych: 1.2 Nm
Konwencjonalny Prąd Cieplny Ith Styków Pomocniczych (1-biegunowy, otwarty): 6 A
Znamionowy Prąd Roboczy (Ie) AC-15 (120 V, 220-240 V, 380-415 V): 1.5 A, 1.5 A, 0.9 A
Znamionowy Prąd Roboczy (Ie) DC-13 (24 V, 60 V, 110 V, 220/230 V): 0.9 A, 0.75 A, 0.4 A, 0.2 A
Znamionowe Napięcie Robocze (Ue) (Max): 690 V
Bezpieczne Odłączanie: 440 V AC (Między głównymi obwodami), 240 V AC (Między stykami pomocniczymi), 440 V (Między stykami pomocniczymi i głównymi) - zgodnie z EN 61140
Zdolność Łączania (Styki Pomocnicze, Pilotowe): B300/B600 (AC), R300 (DC) (UL/CSA)
Wartość Znamionowa Napięcia (Max): 600 V AC
Znamionowy Prąd Zwarciowy (Przekroczenie Górnego Limitu Przy 600 V): 10 A (Klasa J/CC, maks. bezpiecznik), 100 kA (Bezpiecznik) (SCCR UL/CSA)
Znamionowe Zabezpieczenie Przeciwzwarciowe: Max. 6 A gG/gL (Bez spawania, Obwody pomocnicze i sterujące), 20 A gG/gL (Koordynacja typu „2”), 25 A gG/gL (Koordynacja typu „1”) - Bezpiecznik
Liczba Dodatkowych Styków Pomocniczych Przełącznych: 0
Liczba Dodatkowych Styków Pomocniczych Rozwiernych: 1
Liczba Styków Pomocniczych (Zwiernych): 1
Liczba Styków Rozwiernych: 1
Liczba Styków Zwiernych: 1
Straty Mocy Sprzętu, Zależne od Natężenia Prądu Pvid: 5.1 W
Wielkość Strat Mocy Pdiss: 0 W
Strata Mocy na Biegun, Zal. od Prądu Pvid: 1.7 W
Znamionowy Prąd Roboczy Przy Określonym Odprowadzaniu Ciepła (In): 6 A
Statyczna Strata Mocy, Niezależna od Prądu Pvs: 0 W
