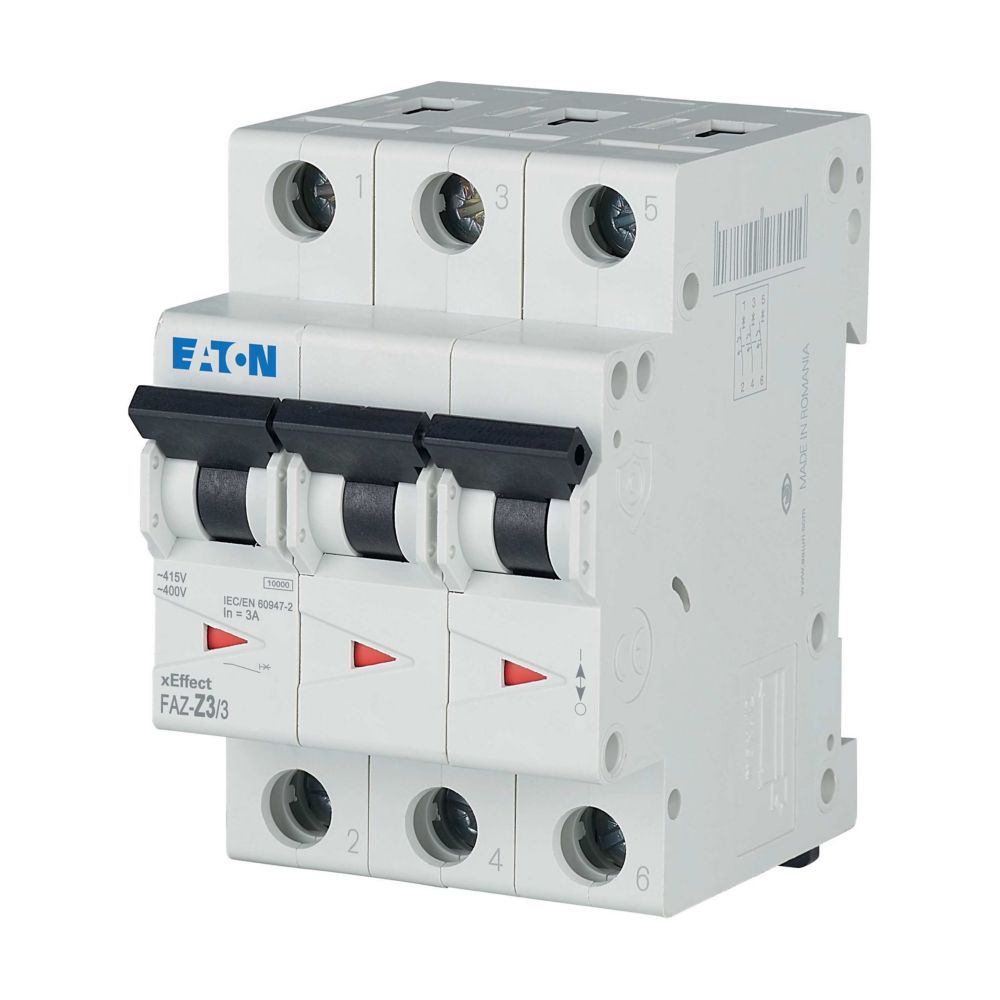

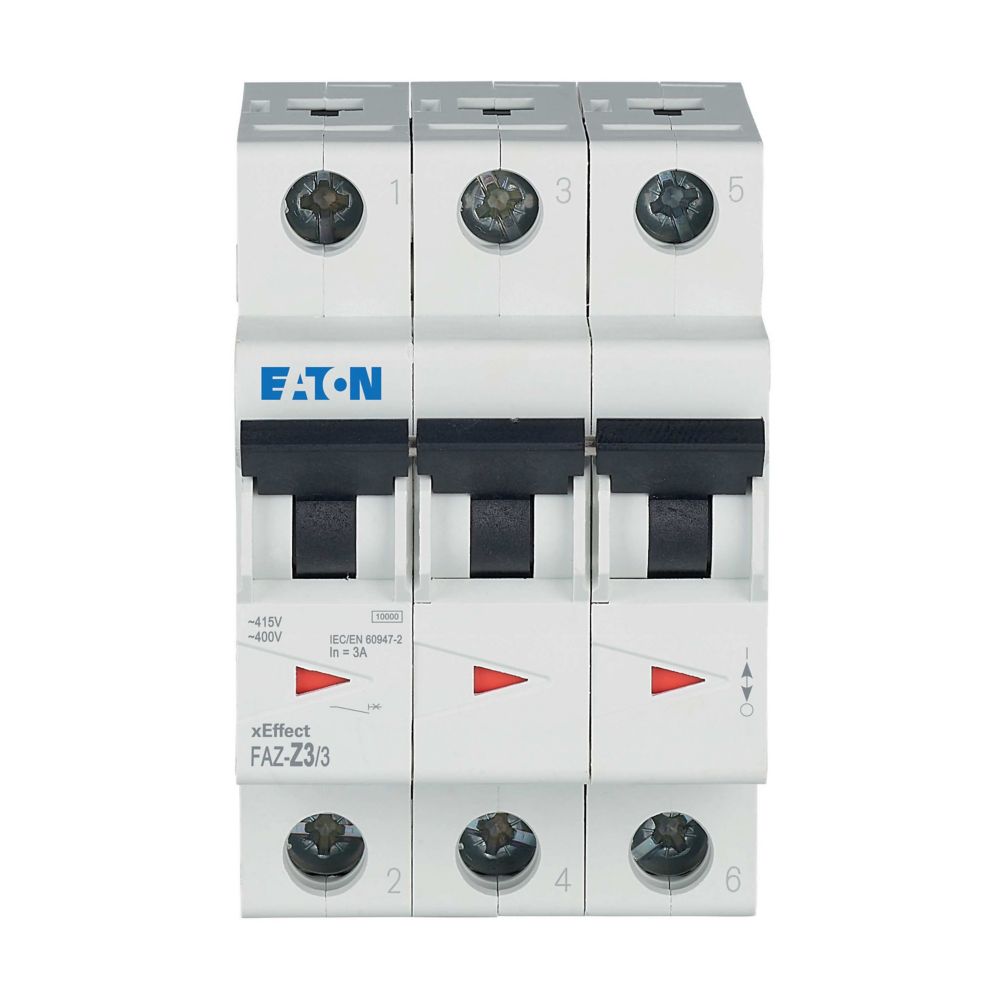

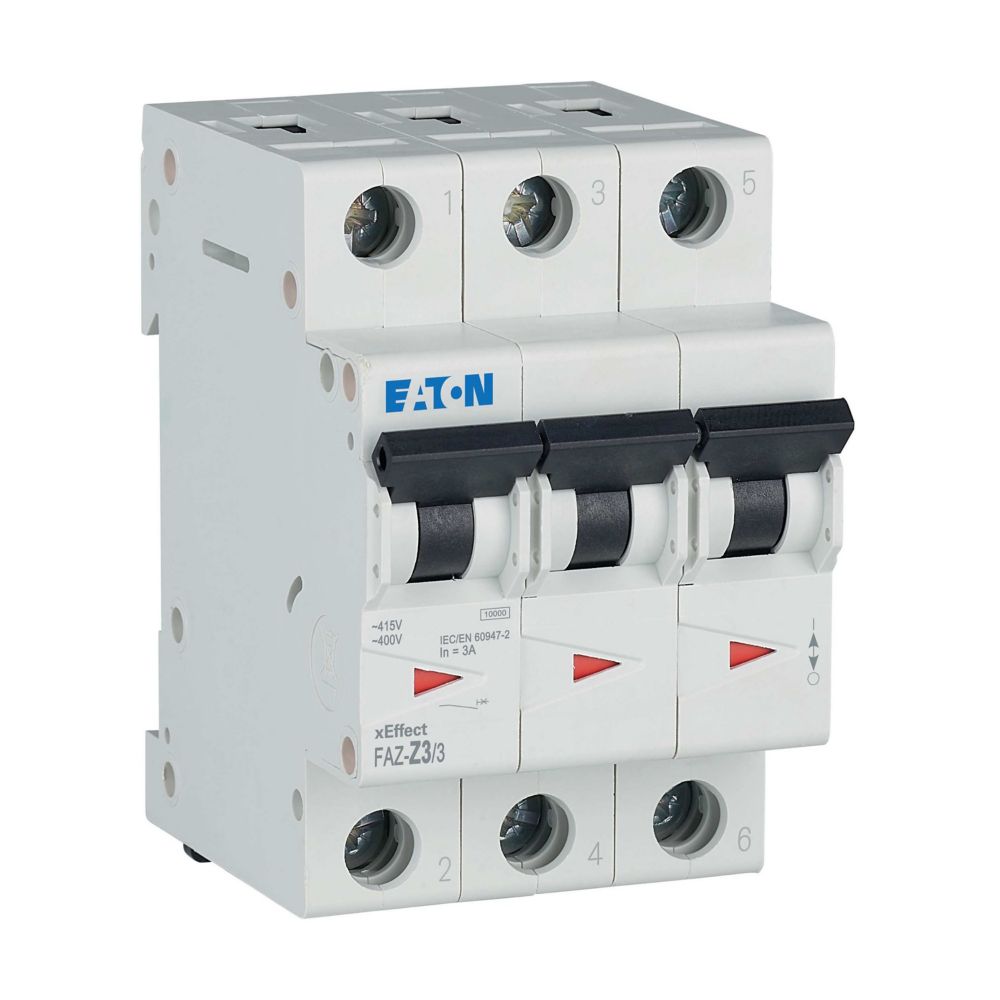

Wyłącznik nadprądowy 3P 3A charakterystyka Z 400 V 10 kA

Trójbiegunowy wyłącznik nadprądowy o prądzie znamionowym 3 A i charakterystyce wyzwalania Z, przeznaczony do ochrony obwodów elektrycznych przed skutkami przeciążeń i zwarć. Aparat zapewnia wysoką zdolność zwarciową 10 kA oraz może pracować w instalacjach o napięciu znamionowym do 400 V AC.

Charakterystyka Z sprawdza się w obwodach wymagających szybkiego zadziałania zabezpieczenia, szczególnie przy ochronie urządzeń i odbiorników wrażliwych na przeciążenia.

Najważniejsze cechy

• 3 bieguny – jednoczesna ochrona trzech torów
• Prąd znamionowy: 3 A
• Charakterystyka wyzwalania: Z
• Napięcie znamionowe: 400 V AC
• Zdolność zwarciowa: 10 kA
• Klasa ograniczenia energii: 3
• Możliwość zastosowania dodatkowego wyposażenia
• Kompaktowa szerokość – 3 moduły
• Zakres temperatury pracy od -25°C do +75°C
• Stopień ochrony IP20
• Możliwość podłączenia przewodów o przekroju do 25 mm²

Zastosowanie

Wyłącznik przeznaczony jest do zabezpieczania obwodów elektrycznych przed:

• przeciążeniami,
• zwarciami,
• nadmiernym wzrostem prądu mogącym uszkodzić instalację lub podłączone urządzenia.

Dzięki charakterystyce Z może być stosowany w instalacjach, w których wymagane jest szybkie wyłączenie przy stosunkowo niewielkim przekroczeniu prądu znamionowego, np. w obwodach urządzeń elektronicznych, sterowania i automatyki.

Korzyści

✅ Wysoka zdolność zwarciowa 10 kA – skuteczna ochrona instalacji w przypadku zwarcia.

✅ Charakterystyka Z – szybkie zadziałanie zabezpieczenia w obwodach wymagających szczególnej ochrony.

✅ 3 zabezpieczone bieguny – rozwiązanie odpowiednie do instalacji trójfazowych.

✅ Szeroki zakres temperatur pracy – od -25°C do +75°C.

✅ Możliwość rozbudowy – aparat może współpracować z dodatkowym wyposażeniem.

✅ Duży zakres przekrojów przewodów – obsługa przewodów jedno- i wielożyłowych od 1 do 25 mm².

Dane techniczne

• Głębokość wbudowania: 70,5 mm
• Charakterystyka wyzwalania: Z
• Liczba biegunów całkowita: 3
• Liczba biegunów chronionych: 3
• Prąd znamionowy: 3 A
• Napięcie znamionowe: 400 V
• Napięcie znamionowe izolacji Ui: 440 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 4 kV
• Rodzaj napięcia: AC
• Znamionowa zwarciowa zdolność łączeniowa Icu przy 230 V: 10 kA
• Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V: 10 kA
• Zakres częstotliwości: 50–60 Hz
• Klasa ograniczenia energii: 3
• Montaż podtynkowy: nie
• Jednocześnie rozłączany biegun N: nie
• Kategoria przepięcia: 3
• Stopień zanieczyszczenia: 2
• Możliwość dodatkowego wyposażenia: tak
• Szerokość: 3 moduły
• Stopień ochrony: IP20
• Temperatura otoczenia podczas pracy: od -25°C do +75°C
• Przekrój przewodu wielożyłowego: 1–25 mm²
• Przekrój przewodu jednodrutowego: 1–25 mm²
• Wykonanie przeciwwybuchowe: nie
• Straty mocy: 7,2 W

Trójbiegunowy wyłącznik 3 A z charakterystyką Z to rozwiązanie do wymagających obwodów elektrycznych, w których liczy się szybkie zadziałanie zabezpieczenia, wysoka zdolność zwarciowa oraz niezawodna ochrona instalacji i podłączonych urządzeń.
