• Producent: F&F
• Kod EAN: 5908312592068
• Napięcie zasilania: 230 V AC
• Maksymalny prąd obciążenia AC-1: 16 A
• Element wykonawczy: przekaźnik
• Konfiguracja styków: 1 × NO
• Separacja styku: NIE
• Opóźnienie zadziałania: mniej niż 1 s
• Opóźnienie wyłączenia - regulowane: 0,5 ÷ 10 min
• Przeciwblokada: NIE
• Sygnalizacja wyłączenia: NIE
• Współpraca z przyciskami podświetlanymi: TAK
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,56 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Zasilanie 230 V. Maksymalne obciążenie 16 A. Na szynę 35 mm. Współpracuje z przyciskami podświetlanymi.

Automat schodowy służy do utrzymania włączonego oświetlenia korytarzy, klatek schodowych lub innych obiektów przez określony czas, po upływie którego oświetlenie zostanie wyłączone automatycznie.

Działanie

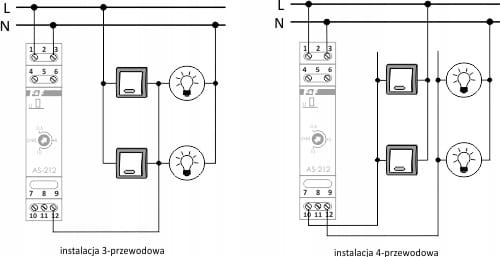

Załączony wyłącznikiem chwilowym (dzwonkowym) automat schodowy podtrzymuje oświetlenie przez czas ustawiony pokrętłem. Po upływie nastawionego czasu automat wyłączy oświetlenie samoczynnie. Po wyłączeniu oświetlenia możemy je załączyć ponownie.

Przyciski podświetlane

W przypadku podłączenia zbyt dużej ilości przycisków podświetlanych może dochodzić do samoistnego załączania oświetlenia lub załączenia oświetlenia na stałe.

Maksymalny prąd obciążenia

Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.

Źródła światła LED

W przypadku zastosowania źródeł światła LED i przycisków podświetlanych może wystąpić zjawisko niecałkowitego wyłączenia (np. żarzenie, miganie).

Przeciwblokada

Automat nie posiada funkcji przeciwblokady, a więc zablokowanie przycisku (np. zapałką) spowoduje załączenie oświetlenia na stałe (do momentu usunięcia zapałki).
