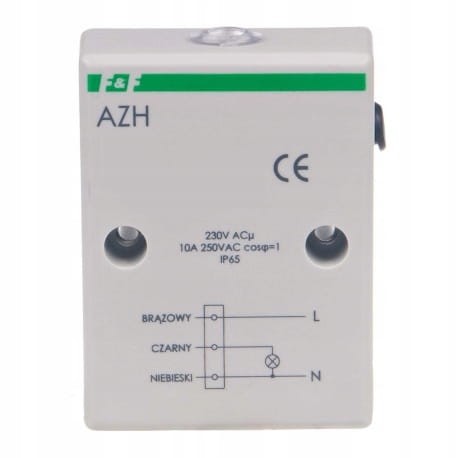

• Producent: F&F
• Kod EAN: 5908312591016
• Symbol: AZH
• Napięcie zasilania: 230 V AC
• Tolerancja napięcia zasilania: -10 ÷ 10 %
• Maksymalny prąd obciążenia AC-1: 10 A
• Element wykonawczy: przekaźnik
• Konfiguracja styków: 1 × NO
• Separacja styku: NIE
• Próg zadziałania - regulowany: 2 ÷ 1000 Lx
• Próg zadziałania - ustawiony: ok. 7 Lx
• Histereza: ok. 15 Lx
• Opóźnienie zadziałania włączenia: ok. 10 s
• Opóźnienie zadziałania wyłączenia: ok. 20 s

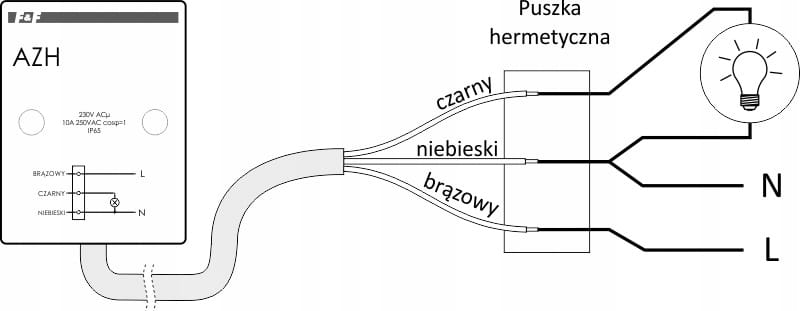

• Przyłącze: OMY 3×0,75 mm²; długość 0,8 m
• Pobór mocy: 0,56 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 51×67×26 mm (± 1 mm)
• Montaż: natynkowy
• Stopień ochrony: IP65 - hermetyczny

Zasilanie 230 V. Maksymalne obciążenie 10 A. Hermetyczny. Element światłoczuły wbudowany.

Wyłącznik zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

Działanie

Automat umieścić w miejscu o stałym dostępie naturalnego światła dziennego, które zmianami swej intensywności będzie powodować załączanie i wyłączanie oświetlenia. Pora załączenia oświetlenia może być ustawiona przez użytkownika potencjometrem. Obrót w stronę “księżyca“ - załączy później, obrót w stronę “słoneczka“  - załączy wcześniej. Automat posiada układ opóźniający załączenie i wyłączenie oświetlenia, niwelując w ten sposób wpływ zakłóceń (np. wyładowań atmosferycznych) na pracę automatu.

Maksymalny prąd obciążenia

Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.

Poprawność montażu

Należy zwrócić uwagę aby załączane źródło światła nie oświetlało czujnika automatu zmierzchowego. W przeciwnym wypadku prowadzić to może do przypadkowych załączeń i wyłączeń źródła światła.

Kontrola działania

W przypadku kontroli działania automatu cały automat szczelnie przykryć, np. pudełkiem tekturowym lub ciemną, grubą tkaniną. Zakrycie tylko "oczka" sondy, np. palcem jest niewystarczające,gdyż natężenie światła słonecznego jest bardzo silne i przenika do fotoelementu przez plastikową obudowę i ludzkie ciało.
