• Producent: F&F
• Kod EAN: 5902431674049
• Kod producenta: BIS-411B-LED
• Napięcie zasilania: 165÷265 V AC
• Sterowanie lokalne: Tak
• Maksymalny prąd obciążenia AC-1: 16 A (120 A/20 ms)
• Element wykonawczy: Przekaźnik
• Konfiguracja styków: 1 × NO
• Separacja styku: Tak
• Odporność na prądy udarowe - współpraca z LED: Tak
• Ilość kanałów: 1
• Funkcjonalność: Włącz/wyłącz
• Opóźnienie zadziałania: 0,1 ÷ 0,2 s
• Żywotność mechaniczna przycisku: 10⁶ cykli
• Prąd impulsu sterującego: Mniej niż 5 mA
• Współpraca z przyciskami podświetlanymi: Tak
• Pamięć stanu po zaniku zasilania: Nie
• Funkcja załącz na czas: Nie
• Dedykowane wejścia sterowania centralnego: Nie
• Sterowanie radiowe: Nie
• Przyłącze: Zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,6 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż na szynie: 35 mm
• Stopień ochrony: IP20

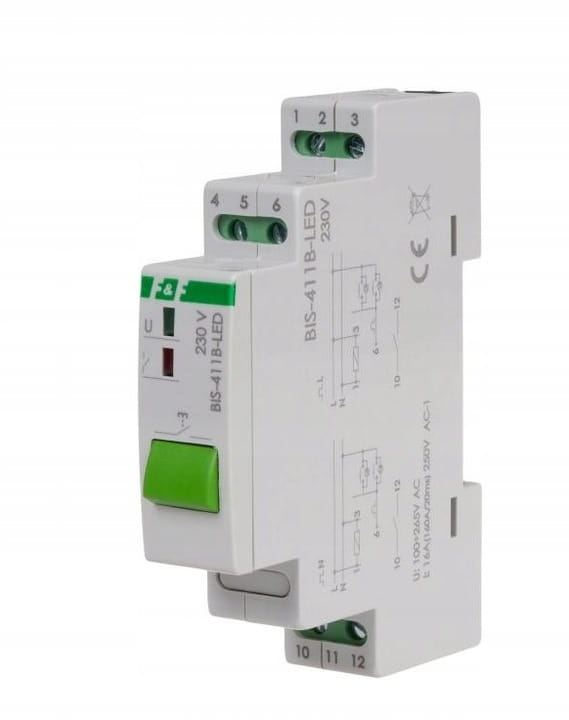

Elektroniczny bistabilny przekaźnik impulsowy BIS-411B-LED umożliwia załączenie lub wyłączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych, chwilowych (dzwonkowych) włączników sterujących.

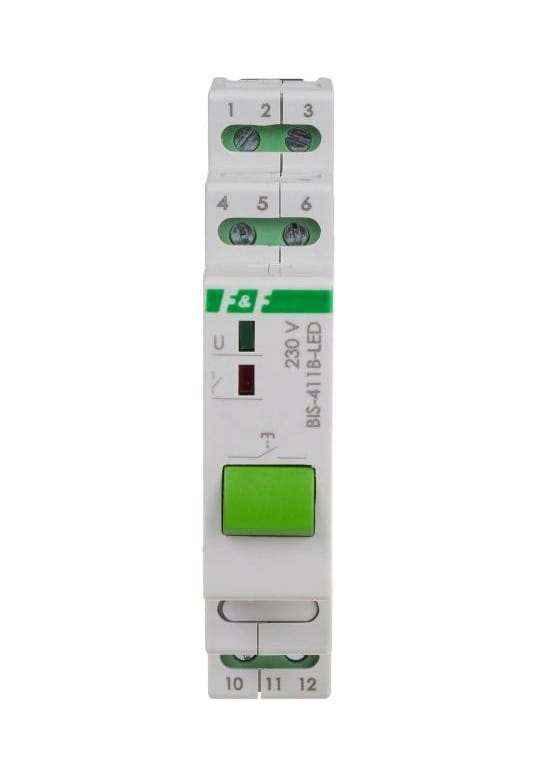

Dzięki przyciskowi na elewacji możemy bezpośrednio sterować obwodem, bez konieczności wyzwalania przycisków zewnętrznych.

Przekaźnik bistabilny BIS-411 230 V występuje w wersjach:

BIS-411 230 V - podstawowy model z pojedynczym przekaźnikiem 16 A

BIS-411-LED 230 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.

BIS-411M 230 V - z pamięcią pozycji styku. Po załączeniu zasilania zostanie przywrócony stan przekaźnika jaki był w monencie wyłączenia zasilania.

BIS-411M-LED 230 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym oraz z pamięcią pozycji styku.

BIS-411 2Z 230 V - jednokanałowy z dwoma niezależnymi stykami roboczymi 2 x NO.

BIS-411 1R1Z 230 V - jednokanałowy z dwoma niezależnymi stykami roboczymi: 1 x NO oraz 1 x NC.

Działanie:

Przekaźnik bistabilny zasada działania:

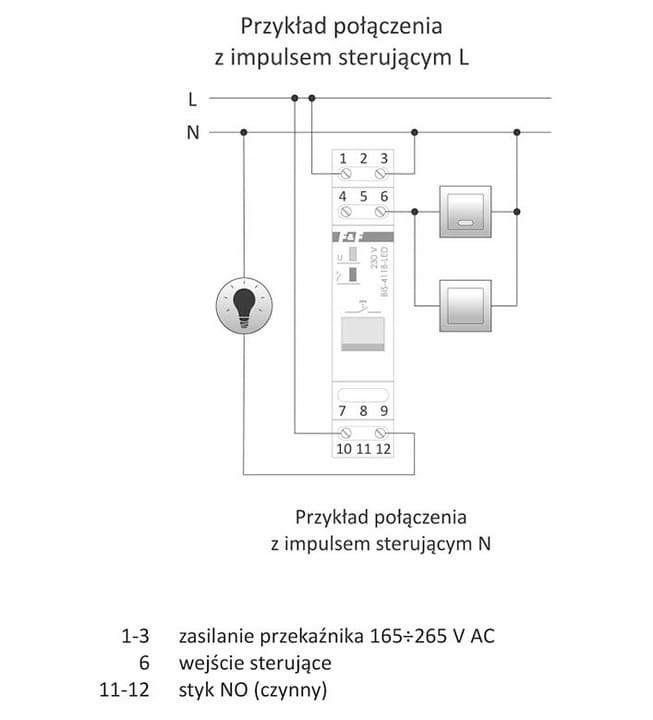

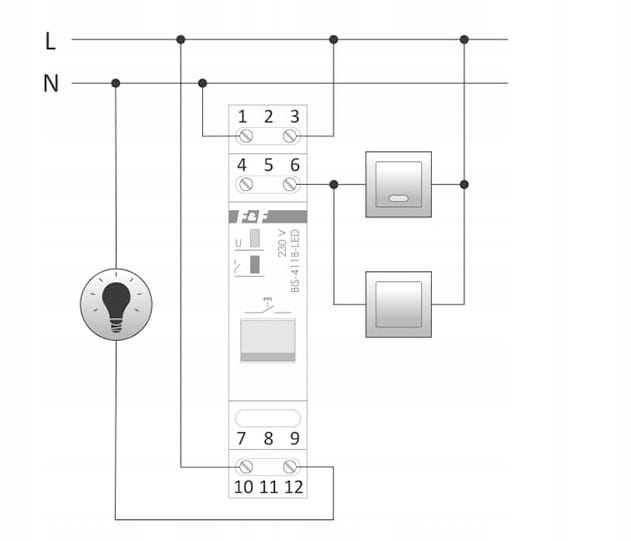

Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego), podłączonego do przekaźnika. Po następnym impulsie nastąpi wyłączenie odbiornika. Przekaźnik nie posiada „pamięci” pozycji styku, tzn. w przypadku zaniku napięcia zasilania i jego ponownym powrocie styk przekaźnika zostanie ustawiony w stan wyłączenia. Uniemożliwia to samoczynne załączenie sterowanych odbiorników bez nadzoru po długotrwałym zaniku napięcia zasilania. Przycisk na obudowie realizuje dokładnie taką samą funkcję, jak przycisk zewnętrzny podłączony do zacisków urządzenia.
