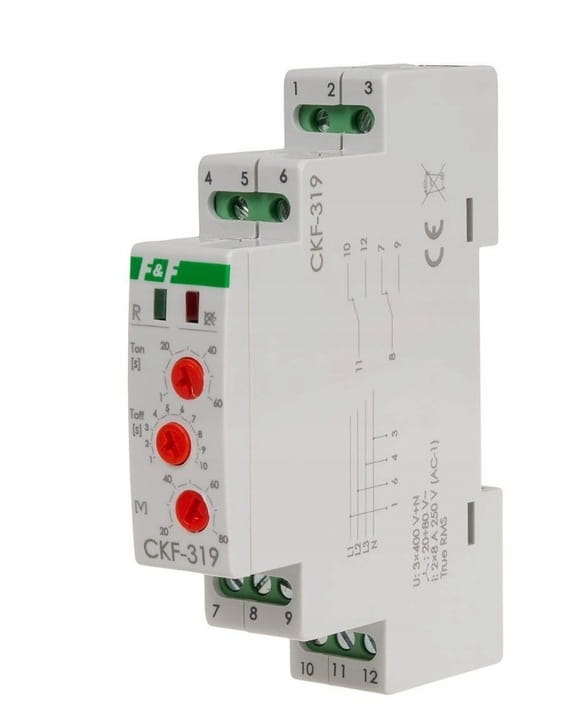

• Producent: F&F
• Kod EAN: 5902431672571
• Kod producenta: CKF-319-TRMS
• Napięcie zasilania: 3 × 400 V + N
• Współpraca z agregatami prądotwórczymi: Nie
• Kontrola zaniku / asymetrii faz: Tak
• Kontrola kolejności faz: Tak
• Kontrola styków stycznika: Nie
• Element wykonawczy: Przekaźnik
• Maksymalny prąd obciążenia: 2 × 8 A

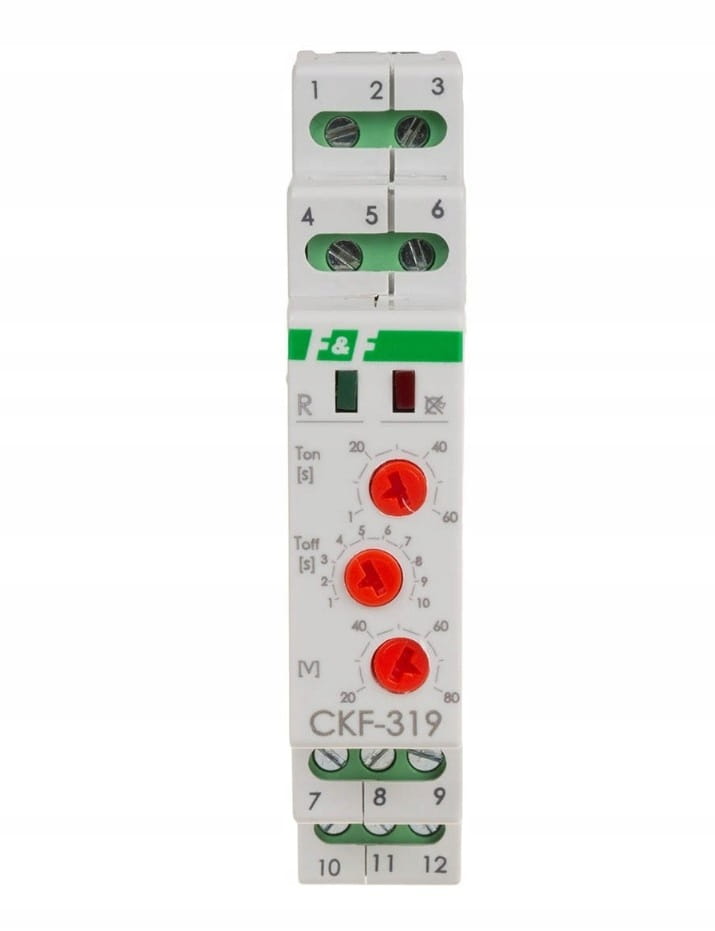

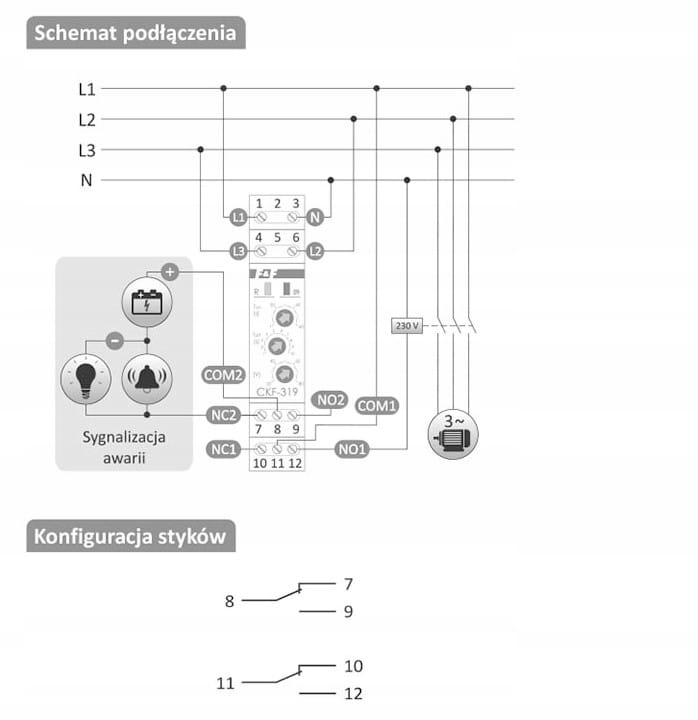

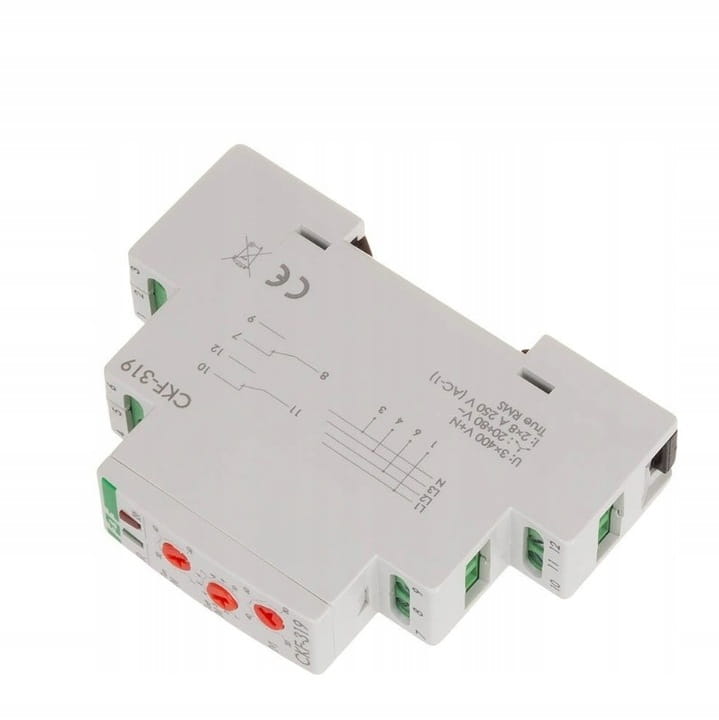

• Konfiguracja styków: 2 × NO/NC
• Separacja styku: Tak
• Asymetria napięciowa zadziałania: 20÷80 V
• Histereza napięciowa: 5 V
• Opóźnienie wyłączenia: 1÷10 s
• Opóźnienie załączenia: 1÷60 s
• Kontrola zasilania: 2 × LED
• Opóźnienie wyłączenia przy asymetrii i zaniku: 1÷10 s
• Opóźnienie wyłączenia przy braku fazy: 1 s
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 1,6 W
• Temperatura pracy: -25÷40°C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
• TrueRMS: Tak

Działanie:

Prawidłowe napięcie zasilania sygnalizowane jest świeceniem zielonej diody LED. Spadek napięcia poniżej 150 V lub wzrost powyżej 280 V na co najmniej jednej, dowolnej fazie, lub asymetria napięciowa powyżej ustawionej wartości sygnalizowana jest brakiem świecenia diody zielonej.

Obie z powyższych anomalii (przekroczenie progu napięciowego, asymetria) powodują wyłączenie przekaźnika urządzenia, a w efekcie odłączenie silnika.

W przypadku asymetrii odłączenie realizowane jest z ustawionym opóźnieniem w celu uniknięcia przypadkowych wyłączeń dla chwilowych zakłóceń w sieci.

W przypadku spadku napięcia poniżej 150 V lub wzrostu powyżej 280 V odłączenie realizowane jest po czasie 1 s. Odliczanie do wyłączenia sygnalizowane jest poprzez miganie diody zielonej.

Ponowne załączenie przekaźnika następuje automatycznie kiedy powrócą prawidłowe parametry sieci (histereza napięciowa wynosi ok. 5 V).

W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika (świeci czerwona dioda i przekaźnik jest wyłączony). Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.

W przypadku błędnego podłączenia przewodów wejściowych (faza w miejscu przewodu neutralnego), diody migają w kolejności czerwona, zielona sygnalizując błąd podłączenia (w takiej sytuacji przekaźnik wyjściowy również nie zostanie włączony).
