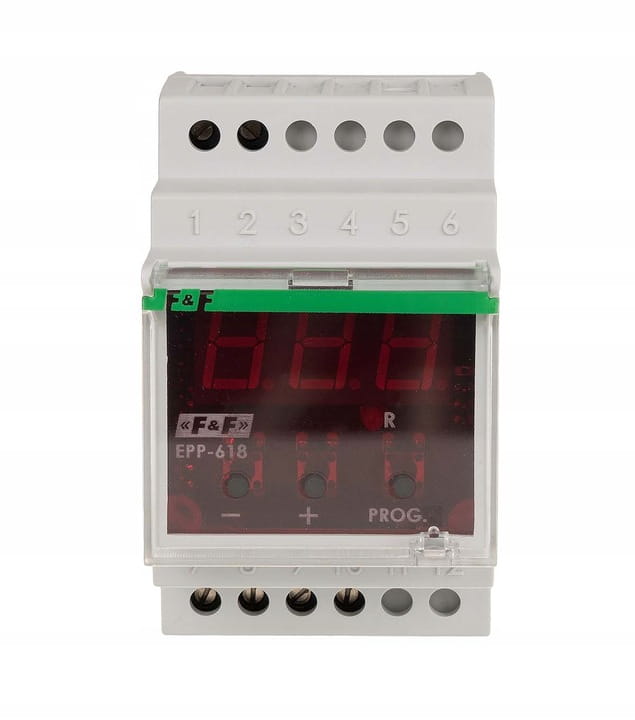

F&F EPP-618 Przekaźnik prądowy w wyświetlaczem LED i kanałem przelotowym pod przewód prądowy, pod przekładniki lub pomiar bezpośredni

• Producent: F&F
• Kod Producenta: EPP-618
• Kod EAN:  5902431672748
• Klasa ETIM: Przekaźnik kontroli prądu (EC001440)
• Rodzaj połączenia elektrycznego: Połączenie śrubowe
• Z odłączalnymi zaciskami: nie
• Zakres pomiarowy prądu: 0 - 50 A
• Kontrola podprądowa, 1-fazowa: tak
• Kontrola podprądowa, 3-fazowa: nie
• Kontrola nadprądowa, 1-fazowa: tak
• Kontrola nadprądowa, 3-fazowa: nie
• Funkcja histerezy, 1-fazowa: nie
• Funkcja histerezy, 3-fazowa: tak
• Zawiera kontrolę podprądową DC: nie
• Zawiera kontrolę nadprądową DC: nie
• Funkcja histerezy DC: nie
• Minimalna regulowana zwłoka czasowa przy podaniu zasilania: 0.5 s
• Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania: 60 s
• Minimalna regulowana zwłoka czasowa przy zaniku zasilania: 0.5 s
• Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania: 60 s
• Zewnętrzny przekładnik prądowy: tak
• Liczba styków rozwiernych: 0
• Liczba styków zwiernych: 0
• Liczba styków przełącznych: 1
• Szerokość: 52.5 mm
• Wysokość: 90 mm
• Głębokość: 65 mm
• Napięcie zasilania: 195÷253 V AC
• Maksymalny prąd obciążenia AC-1: 2 x 8 A
• Zakres regulacji dla pomiaru bezpośredniego: 0,5÷50 A
• Zakres nastawy przekładni: 1÷999
• Zakres nastawy czasu załączenia: 0,5÷60 s
• Zakres nastawy czasu wyłączenia: 0,5÷60 s
• Histereza stała: 10%
• Błąd pomiaru: poniżej 3%
• Element wykonawczy: 2 × przekaźnik
• Konfiguracja styków: 1×NO+1×NC
• Separacja styku: TAK
• Średnica otworu przelotowego: 4 mm
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 4 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 3 moduły (51 mm)
• Montaż: na szynie 35 mm

Przystosowany do pracy:

• Z przekładnikiem prądowym o prądzie wtórnym 5 A.
• Bez przekładnika  jego prąd maksymalny wynosi 50 A.

Elektroniczny przekaźnik prądowy EPP-618 kontroluje wartości natężenia prądu płynącego w obwodzie mierzonym. Przełącza styki w przypadku przekroczenia wartości natężenia prądu powyżej i poniżej zadanych wartości progowych.

Cyfrowy wyświetlacz pozwala na bieżąco odczytywać wartość prądu w obwodzie mierzonym. Ułatwia precyzyjne zaprogramowanie wartości parametrów, według których będzie pracował.

Zasada działania elektronicznego przekaźnika prądowego:

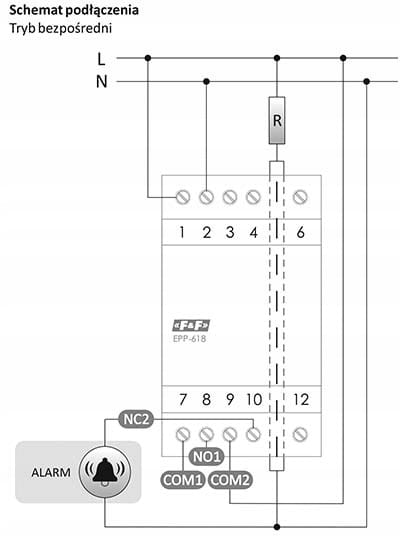

Przekaźnik jest przystosowany do pracy z przekładnikiem prądowym o prądzie wtórnym 5 A. Może również pracować bez przekładnika. Wtedy jego prąd maksymalny wynosi 50 A. Przekaźnik pracuje według jednej z czterech funkcji pracy: F1, F2, F3 i F4.

Funkcja F1:

Jeżeli prąd w obwodzie pomiarowym przekroczy wartość zadaną Hi, to styki przekaźnika 7-8 zostaną połączone. Natomiast styki 9-10 zostaną rozłączone. Jeśli prąd w obwodzie pomiarowym będzie mniejszy niż wartość ustawiona minus wartość histerezy, styki przekaźnika wrócą do pierwotnego położenia. Moment załączenia i wyłączenia przekaźnika możemy dodatkowo skorygować w zakresie 0,5÷10 s.

Funkcja F2:

Po spadku natężenia prądu poniżej wartości ustawionej Lo, styki przekaźnika 7-8 zostaną połączone. Styki 9-10 natomiast - rozłączone. Jeśli prąd w obwodzie pomiarowym będzie większy od nastawionego plus wartość histerezy, to styki przekaźnika wrócą do pierwotnego położenia. Moment załączenia i wyłączenia przekaźnika możemy dodatkowo skorygować w zakresie 0,5÷10 s.

Funkcja F3:

Jeśli prąd w obwodzie pomiarowym przekroczy wartość zadaną Hi, to styki przekaźnika 7-8 zostaną połączone a styki 9-10 rozłączone. Styki przekaźnika w tej funkcji wrócą do pierwotnego położenia dopiero wtedy, gdy wartość prądu będzie niższa niż wartość Lo. W tej funkcji nastawy prądu nie są korygowane o wartość histerezy. Moment załączenia i wyłączenia przekaźnika możemy dodatkowo skorygować w zakresie 0,5÷10 s.

Funkcja F4:

W funkcji tej przekaźnik pracuje w tzw. oknie pomiarowym. Przekaźnik zostanie załączony, jeśli prąd w obwodzie pomiarowym będzie wyższy od wartości zadanej Hi. Styki przekaźnika wrócą do pierwotnego położenia, jeśli prąd spadnie poniżej wartości zadanej minus wartość histerezy. Przekaźnik zostanie również załączony, jeśli wartość prądu będzie poniżej wartości zadanej Lo. W takim przypadku przekaźnik zostanie wyłączony, jeśli wartość prądu w obwodzie pomiarowym zwiększy się powyżej wartości zadanej Lo plus wartość histerezy.Moment załączenia i wyłączenia możemy dodatkowo skorygować nastawą czasu tON lub tOFF.
