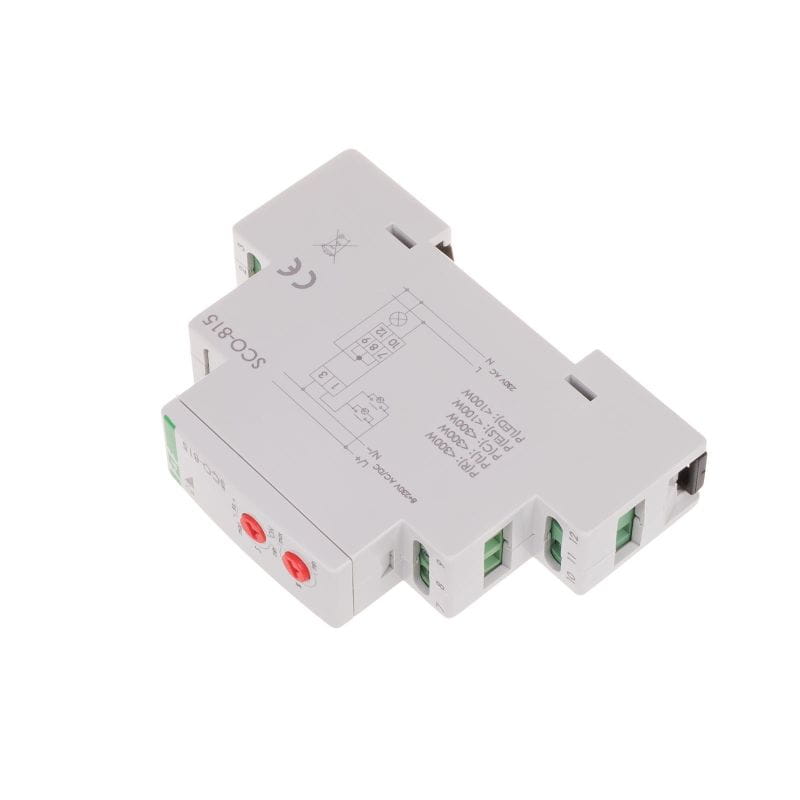

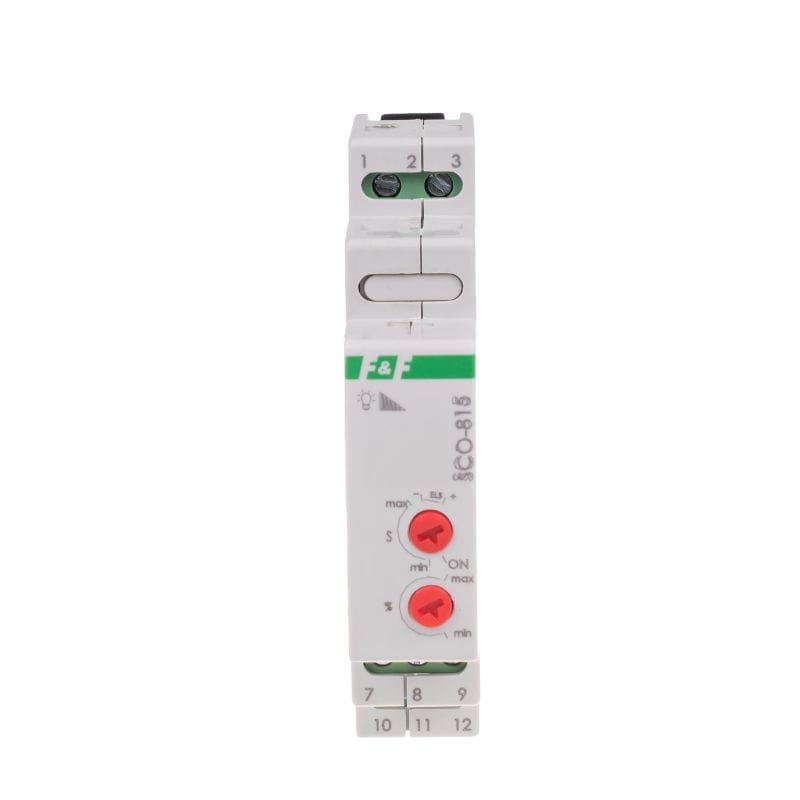

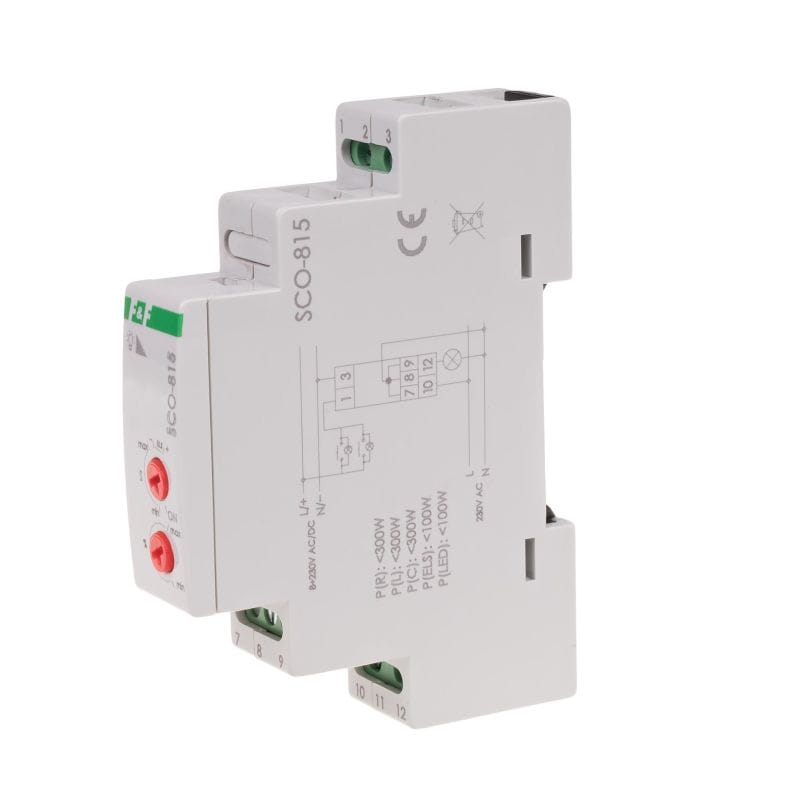

F&F SCO-815 Ściemniacz uniwersalny (R, L, C, ESL); 1 moduł montaż na szynie DIN, zasilanie 230V AC (R) 500 W

• Producent: F&F
• Symbol: SCO-815
• EAN: 5908312596684
• Napięcie zasilania: 230 V AC
• Instalacja: 3-przewodowa
• Element wykonawczy: tranzystor
• Pamięć stanu: TAK
• Pamięć stanu po zaniku zasilania: NIE
• Maksymalna moc podłączonych lamp: R/L/C - 500W ; ESL/LED - 100W
• Napięcie sterowania: 8÷230V AC/DC
• Zastosowanie: oświetlenie żarowe, halogenowe, LED (ściemnalne), świetlówki (ściemnalne)
• Sterownie obciążeniem: załączanie lub wyłączanie w 0 (obciążenia uniwersalne)
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,1 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Uniwersalny ściemniacz oświetlenia umożliwia regulację jasności oświetlenia następujących źródeł światła:

- lampy żarowe i halogenowe głównego szeregu (obciążenie rezystancyjne R)

- lampy  zasilane przez  transformator toroidalny (obciążenie indukcyjne L)

- lampy zasilane przez  transformator  elektroniczny (obciążenie pojemnościowe C)

- energooszczędne świetlówki kompaktowe (ESL) z funkcją ściemniania

- energooszczędne lampy ledowe (LED) z funkcją ściemniania

Działanie

Załączenie oświetlenia następuje po impulsie prądu spowodowanym naciśnięciem przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Oświetlenie może być sterowane za pomocą wielu  przycisków połączonych równolegle  rozmieszczonych w różnych punktach pomieszczenia. Wyłączenie oświetlenia nastąpi po następnym impulsie. Przytrzymanie przycisku >1sek. umożliwia ustawienie żądanego natężenia oświetlenia (płynna regulacja oświetlenia w pętli JAŚNIEJ→CIEMNIEJ→JAŚNIEJ).

Po każdym załączeniu oświetlenie powraca do uprzednio ustawionej  jasności. Oświetlenie może być sterowane za pomocą wielu  przycisków połączonych równolegle rozmieszczonych w różnych punktach pomieszczenia.

UWAGA!

Uniwersalny ściemniacz oświetlenia SCO-815 230 V może współpracować z przyciskami podświetlanymi.

Funkcje

- automatyczne wykrywanie charakteru obciążenia R+L, R+C oraz LED. Zastosowanie lamp ESL wymaga ręcznego ustawienia charakteru obciążenia za pomocą pokrętła na czole ściemniacza.

- płynne rozświetlanie i wygaszanie  w celu przedłużenia żywotności sterowanej lampy.

- nastawa szybkości rozjaśniania i ściemniania.

- "pamięć" ustawień natężenia oświetlenia - po każdym załączeniu oświetlenie powraca do uprzednio ustawionej jasności. Nie dotyczy lamp typu ESL.

- nastawa minimalnego poziomu świecenia sterowanej lampy (szczególne znaczenie dla lamp ESL, wymagających minimalnego prądu zapłonu i podtrzymania).

- tryb ON - załączanie oświetlenia do maksymalnej jasności bez możliwości ściemniania.

- wejście sterujące izolowane galwanicznie od układu zasilania ściemniacza.
