• Producent: F&F
• Kod EAN: 5908312595410
• Kod producenta: PCU-511
• Napięcie zasilania: 230 V AC
• Tryb pracy: Opóźnione wyłączenie, opóźnione załączenie, praca cykliczna
• Element wykonawczy: Przekaźnik
• Maksymalny prąd obciążenia: 8 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: TAK
• Opóźnienie zadziałania: 50 ms
• Sygnalizacja stanu styku: LED czerwona
• Czas działania - regulowany: 0,1 s ÷ 576 godz.
• Sygnalizacja zasilania: LED zielona
• Przyłącze: Zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,8 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: Na szynie 35 mm
• Stopień ochrony: IP20
• Funkcja: Opóźnione wyłączenie, opóźnione załączenie, praca cykliczna
• Napięcie zasilania: 230 V AC
• Styk: 1P
• Montaż: Na szynie 35 mm

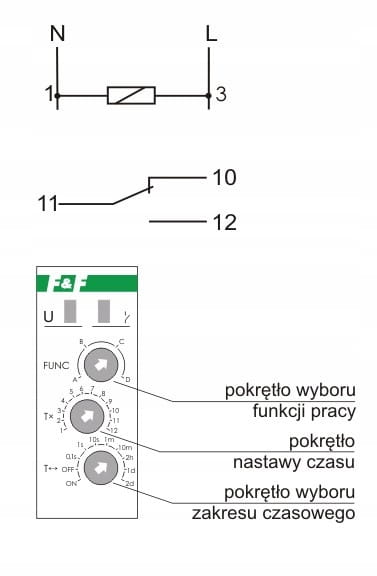

DziałanieFunkcje:*OPÓŹNIONE WYŁĄCZENIE (A)Do czasu załączenia przekaźnika styk pozostaje w pozycji 11-10 (3-5 dla PCU-511 UNI). Po podaniu napięcia zasilającego styk zostaje przełączone w pozycję 11-12 (3-7 dla PCU-511 UNI) i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t styk powracaja do pozycji 11-10 (3-5 dla PCU-511 UNI). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu*OPÓŹNIONE ZAŁĄCZENIE (B)Przed i po podaniu napięcia zasilającego styk pozostaje w pozycji 11-10 (3-5 dla PCU-511 UNI) i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t następuje przełączenie  styku w pozycję 11-12 (3-7 dla PCU-511 UNI). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu*OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE (C)Tryb pracy opóźnionego wyłączania realizowany cyklicznie w jednakowych  odstępach ustawianego  czasu pracy i przerwy*OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE (D)Tryb pracy opóźnionego załączania realizowany cyklicznie w jednakowych  odstępach ustawianego  czasu pracy i przerwy

• Uwaga!* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu  zasilania* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu
