• Napięcie znamionowe izolacji Ue: 690 V
• Napięcie znamionowe udarowe wytrzymywalne Uimp: 6 kV
• Prąd znamionowy ciągły Iu: 100 A
• Prąd znamionowy łączeniowy Ic: 100 A
• Prąd cieplny umowny w powietrzu Ith: 100 A
• Prąd cieplny umowny w obudowie Ithe: 100 A
• Częstotliwość: 50/60 Hz
• Prąd znamieniowy łączeniowy Ie w kat. AC-21A, AC-22A: 100 A (230/400/500/690 V)
• Znamionowa moc łączeniowa Pe w kat. AC-23A:

18 kW (230 V)

31 kW (400 V)

38 kW (500 V)

50 kW (690 V)

• Znamionowa moc łączeniowa Pe w kat. AC-3:

18 kW (230 V)

25 kW (400 V)

30 kW (500 V)

38 kW (690 V)

• Kąt załączania: 45°-90°
• Prąd znamionowy krótkotrwały wytrzymywalny Icw(1s): 1,7 kA
• Prąd znamionowy załączalny zwarciowy Icm: 2,5 kA
• Przekrój przewodów przyłączeniowych:

16...35 mm² (sztywnych)

16...25 mm² (giętkich)

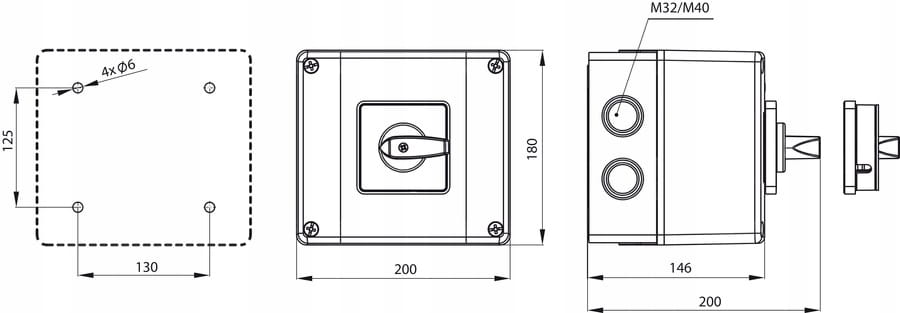

• Mocowanie łącznika do pulpitu: □68
• Śruby w zaciskach: M6
• Moment dokręcania przewodów (dociskających): 4,4 Nm
• Trwałość mechaniczna: 3,0 mln (cykli przestawieniowych)
• Temperatura otoczenia:

-40 ... +70°C (pracy)

-40 ... +70°C (przechowywania)

• Stopień ochrony: PN-EN 60529 względem pulpitu: IP65
• Stopień ochrony obudowy OB: IP65
• Stopień ochrony zacisków: IP20
• Stopień zanieczyszczenia EN 60947-1: 3
• Klasa ochronności w obudowie OB: II
• Odporność na wibrację (wg IEC 60068-2-6):

2...100 Hz (częstotliwość)

13,2 Hz (częstotliwość przejścia)

± 1 mm (amplituda przemieszczenia)

± 0,7 g (amplituda przyspieszenia)

• Odporność na udary (wg IEC 60068-2-27):

15 g (przyspieszenie szczytowe)

11 ms (czas trwania impulsu)

• Odporność na wilgotne gorąco cykliczne (IEC 60068-2-30):

55°C (temperatura otoczenia)

95% (wilgotność względna)

• Odporność na mgłę solną cykliczną (wg IEC 60068-2-52): ostrość próby 1
