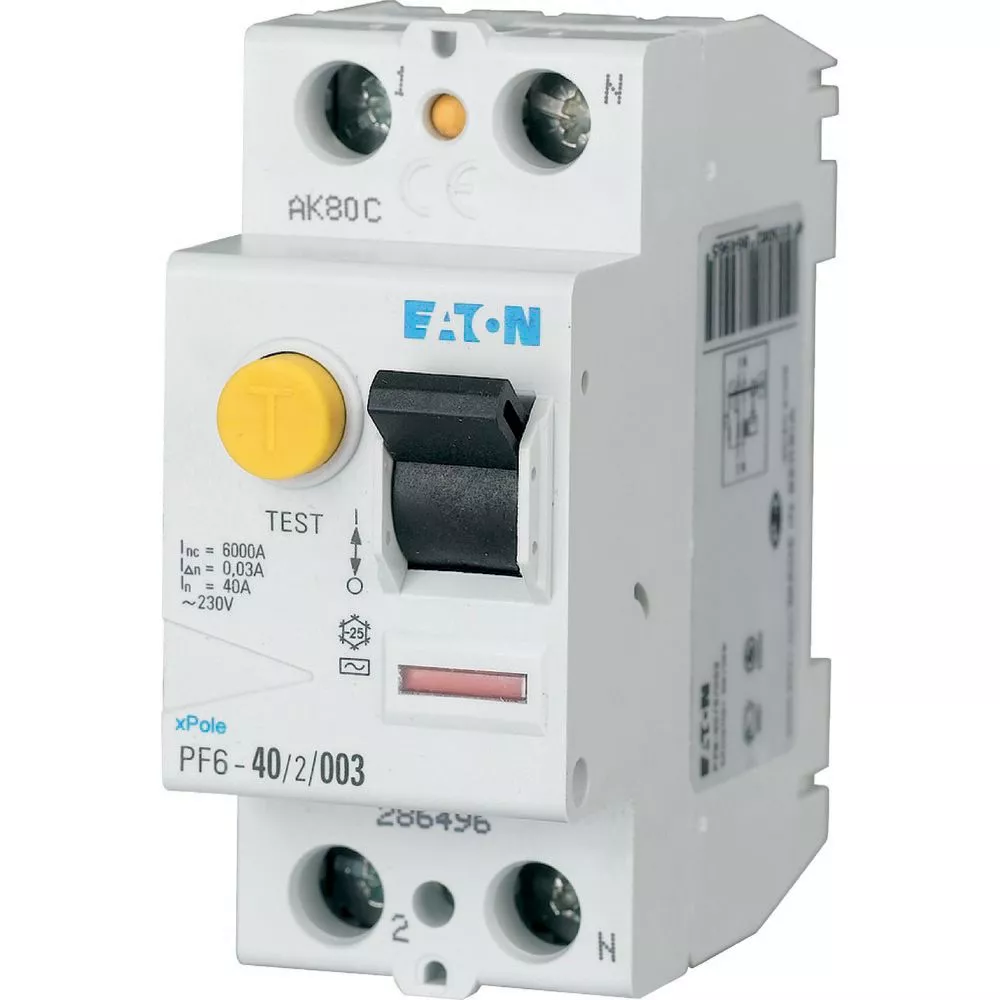

EATON 286496 PF6-40/2/003 Wyłącznik różnicowoprądowy 6kA, In=40A, I?N=0,03A, Typ AC, 2-bieg. Seria PF6

Wyłącznik różnicowoprądowy Eaton 286496 to urządzenie przeznaczone do ochrony instalacji elektrycznej poprzez wykrywanie prądów różnicowych i odłączanie zasilania w przypadku ich wystąpienia. Model ten charakteryzuje się prądem znamionowym 40 A oraz znamionowym prądem różnicowym 30 mA.

Urządzenie posiada dwa bieguny i jest przystosowane do montażu na standardowej szynie DIN. Kompaktowa konstrukcja zajmuje dwa moduły w rozdzielnicy, co ułatwia jego zastosowanie w instalacjach elektrycznych budynków mieszkalnych, komercyjnych i użytkowych.

Najważniejsze cechy produktu

• Producent: Eaton
• Numer katalogowy: 286496
• Rodzaj urządzenia: wyłącznik różnicowoprądowy
• Liczba biegunów: 2P
• Prąd znamionowy: 40 A
• Znamionowy prąd różnicowy: 30 mA
• Typ czułości: AC
• Napięcie znamionowe: 230 V
• Montaż: szyna DIN
• Wytrzymałość zwarciowa Icw: 6 kA
• Szerokość: 2 moduły
• Stopień ochrony: IP20
• Kolor: szary
• Możliwość dodatkowego wyposażenia: tak

Dane techniczne

• Napięcie znamionowe izolacji Ui: 440 V
• Znamionowe napięcie udarowe Uimp: 4 kV
• Odporność na udar prądowy: 0,25 kA
• Częstotliwość: 50 Hz
• Ochrona selektywna: nie
• Wyzwalanie krótkozwłoczne: nie
• Blokada: tak
• Stopień zanieczyszczenia: 2
• Temperatura pracy: od -25°C do +60°C
• Przekrój przewodu jednodrutowego: 1,5–35 mm²
• Przekrój przewodu wielożyłowego: 1,5–16 mm²
• Wysokość osprzętu: 80 mm
• Szerokość osprzętu: 35 mm
• Głębokość osprzętu: 76 mm
• Głębokość wbudowania: 69,5 mm
• Numer RAL (zbliżony): 7035
• Wykonanie przeciwwybuchowe: nie
• Klasa ETIM: EC000003

Zastosowanie

Wyłącznik różnicowoprądowy Eaton 286496 może być stosowany w instalacjach elektrycznych wymagających ochrony różnicowoprądowej. Znajduje zastosowanie w rozdzielnicach domowych, biurowych i użytkowych. Dobór urządzenia powinien uwzględniać wymagania instalacji oraz rodzaj chronionych obwodów.
