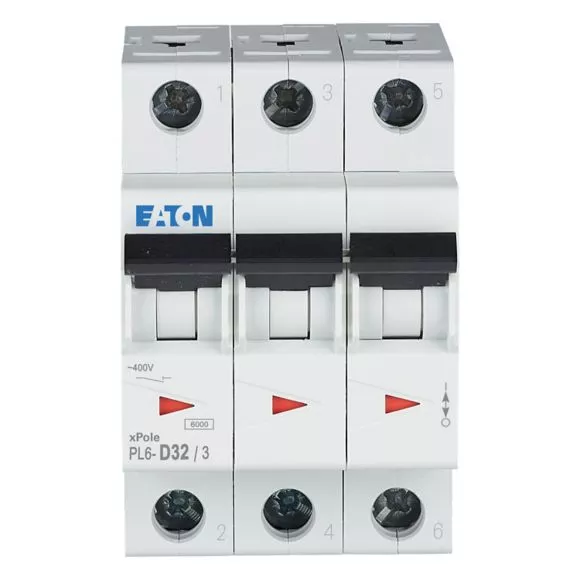

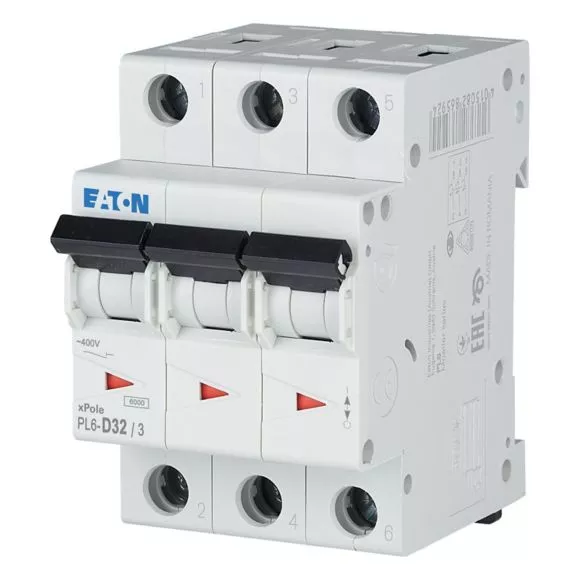

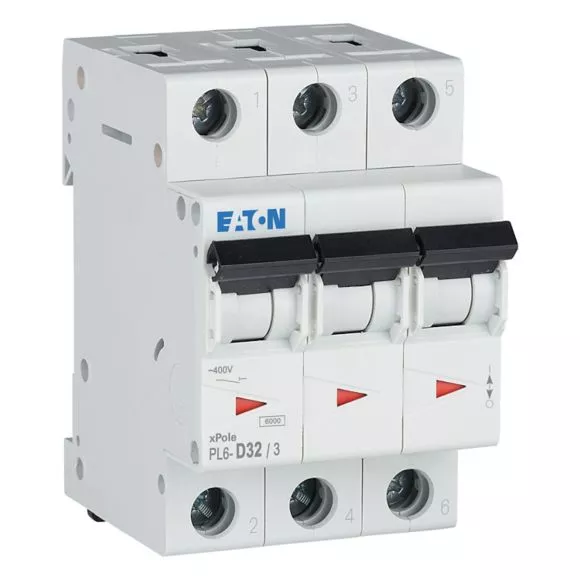

EATON 286616 PL6-D32/3 Wyłącznik nadprądowy 6kA, In=32A, char. D, 3-bieg. seria PL6

Wyłącznik nadprądowy Eaton 286616 to trójbiegunowy aparat zabezpieczający instalacje elektryczne przed skutkami przeciążeń i zwarć. Dzięki charakterystyce wyzwalania D sprawdza się w obwodach, w których mogą występować wysokie prądy rozruchowe, np. przy zasilaniu wybranych silników i urządzeń indukcyjnych.

Produkt przeznaczony jest do montażu na szynie montażowej w odpowiednio dobranej rozdzielnicy. Zapewnia skuteczną ochronę instalacji i współpracujących urządzeń elektrycznych.

Najważniejsze cechy

• Producent: Eaton
• Numer katalogowy: 286616
• Rodzaj urządzenia: wyłącznik nadprądowy
• Liczba biegunów: 3P
• Prąd znamionowy: 32 A
• Charakterystyka wyzwalania: D
• Napięcie znamionowe: 400 V AC
• Znamionowa zdolność zwarciowa: 6 kA
• Szerokość: 3 moduły
• Stopień ochrony: IP20
• Głębokość wbudowania: 70,5 mm
• Możliwość dodatkowego wyposażenia: tak

Dane techniczne

• Napięcie znamionowe izolacji Ui: 440 V
• Znamionowe napięcie udarowe Uimp: 4 kV
• Klasa ograniczenia energii: 3
• Kategoria przepięcia: III
• Stopień zanieczyszczenia: 2
• Zakres częstotliwości: 50–60 Hz
• Straty mocy: 9,9 W
• Temperatura pracy: od -25°C do +75°C
• Przekrój przewodów jednodrutowych: 1–25 mm²
• Przekrój przewodów wielożyłowych: 1–25 mm²
• Jednocześnie rozłączany biegun neutralny N: nie
• Montaż podtynkowy: nie
• Wykonanie przeciwwybuchowe: nie
• Klasyfikacja ETIM: EC000042

Zastosowanie

Wyłącznik Eaton 286616 może być stosowany w instalacjach elektrycznych wymagających zabezpieczenia trójfazowego, w szczególności w obwodach urządzeń o podwyższonym prądzie rozruchowym. Dobór zabezpieczenia powinien uwzględniać parametry instalacji, charakterystykę odbiornika oraz wymagania projektowe.
