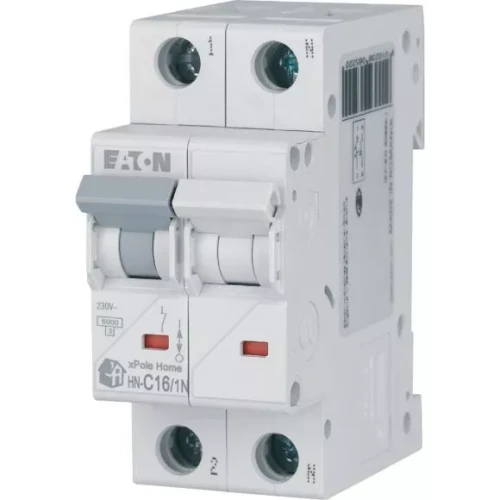

EATON 194851 HN-C16/1N Wyłącznik nadprądowy 6kA, In=16A, char. C, 1+N bieg. Seria HN

Eaton 194851 to wysokiej jakości wyłącznik nadprądowy 1P+N przeznaczony do ochrony instalacji elektrycznych przed przeciążeniami oraz skutkami zwarć. Zastosowana charakterystyka wyzwalania C pozwala na bezpieczną pracę obwodów, w których występują większe prądy rozruchowe, np. przy zasilaniu urządzeń elektrycznych, silników czy odbiorników o charakterze indukcyjnym.

Aparat posiada jednocześnie rozłączany biegun neutralny (N), co zwiększa poziom bezpieczeństwa podczas eksploatacji i prac serwisowych. Kompaktowa konstrukcja o szerokości 2 modułów umożliwia wygodny montaż w rozdzielnicach elektrycznych.

Najważniejsze zalety

• Oryginalny produkt Eaton
• Wyłącznik nadprądowy 1P+N
• Charakterystyka wyzwalania C
• Prąd znamionowy 16 A
• Zdolność zwarciowa 6 kA zgodnie z EN 60898
• Jednocześnie rozłączany przewód neutralny (N)
• Klasa ograniczenia energii 3
• Możliwość dodatkowego wyposażenia
• Montaż w rozdzielnicach modułowych
• Wysoka niezawodność i trwałość działania

Dane techniczne

• Producent: Eaton
• Numer katalogowy: 194851
• Typ urządzenia: Wyłącznik nadprądowy
• Liczba biegunów: 2 (1P+N)
• Liczba biegunów chronionych: 1
• Charakterystyka wyzwalania: C
• Prąd znamionowy: 16 A
• Napięcie znamionowe: 230 V AC
• Napięcie izolacji (Ui): 440 V
• Znamionowe napięcie udarowe (Uimp): 4 kV
• Zdolność zwarciowa (Icn): 6 kA zgodnie z EN 60898
• Rodzaj napięcia: AC
• Klasa ograniczenia energii: 3
• Jednocześnie rozłączany biegun N: Tak
• Kategoria przepięcia: III
• Stopień zanieczyszczenia: 3
• Zakres częstotliwości: 50–60 Hz
• Temperatura pracy: od -25°C do +75°C
• Stopień ochrony: IP20
• Głębokość wbudowania: 44 mm
• Szerokość: 2 moduły
• Przekrój przewodów jednodrutowych: 1–25 mm²
• Przekrój przewodów wielożyłowych: 1–25 mm²
• Straty mocy: 2,7 W
• Możliwość dodatkowego wyposażenia: Tak

Zastosowanie

Wyłącznik Eaton 194851 znajduje zastosowanie w:

• instalacjach mieszkaniowych,
• obwodach zasilania urządzeń elektrycznych,
• instalacjach biurowych i usługowych,
• rozdzielnicach niskiego napięcia,
• obwodach wymagających charakterystyki C,
• układach automatyki i sterowania.
