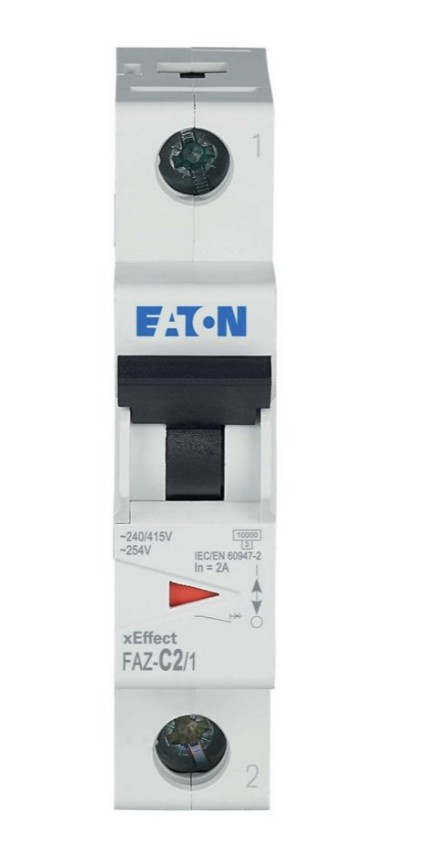

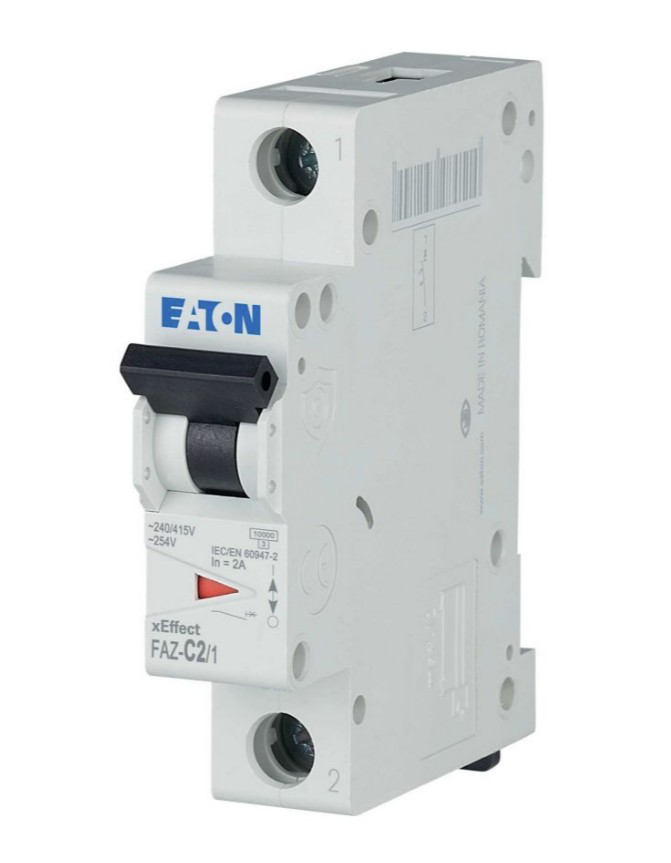

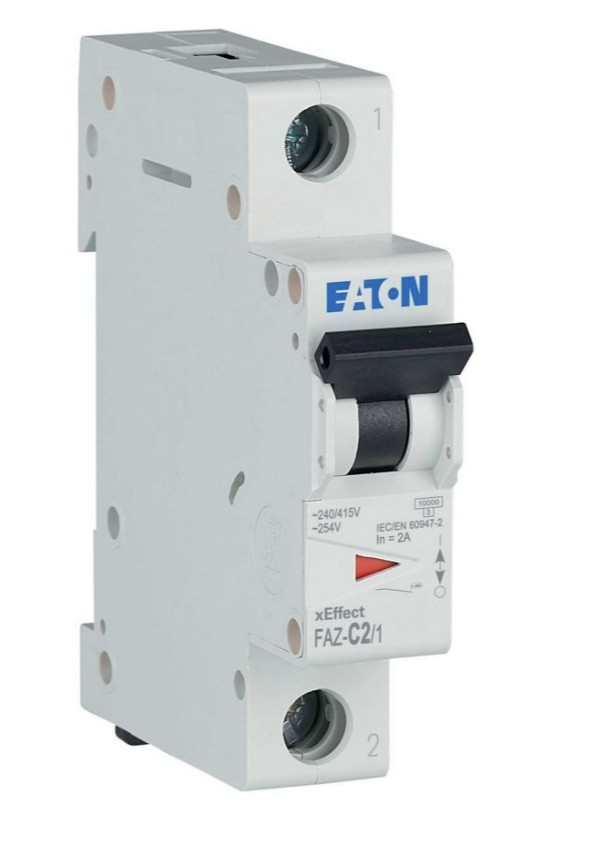

EATON 278549 Wyłącznik nadprądowy FAZ-C2/1

nowość

Dostępność: 33

Wysyłka w: 24 godziny

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena: 60,85 zł 60.85

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: MOELLER-026599

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

Producent: EATON
Kod producenta: 278549
Kod EAN: 4015082785499
Długość/głębokość produktu: 80 mm
Wysokość produktu: 75,5 mm
Szerokość produktu: 17,7 mm
Waga produktu: 0,113 kg
Zgodności: UL CSA09 (tylko z dodatkowym zabezpieczeniem), Zgodność z RoHS
Klasa ograniczająca prąd: 3
Cechy: Możliwość dodatkowego wyposażenia
Cechy szczególne: Wskazówka dotycząca temperatury otoczenia: wzrost o 1 °C powoduje liniową redukcję obciążalności prądowej o 0,5%
Używany z: Wyłącznik nadprądowy, FAZ
Natężenie prądu: 2 A
Aplikacja: Obwody odgałęzione, nie jako BCPD, Rozdzielnice do zastosowań przemysłowych i zaawansowanych zastosowań komercyjnych, xEffect - Rozdzielnice do zastosowań przemysłowych i zaawansowanych zastosowań komercyjnych
Liczba biegunów: Jednobiegunowy
Liczba słupów (zabezpieczonych): 1
Liczba słupów (łącznie): 1
Charakterystyka uwalniania: C
Charakterystyka wyzwalania: C
Typ: ON ROBI, Wyłącznik nadprądowy

Dane techniczne - elektryczne:

Dopuszczalny bezpiecznik rezerwowy - max: 125 A gL/gG
Zdolność wyłączania: 10 kA (UL1077)
Kierunek dostaw przychodzących: W razie potrzeby
Częstotliwość znamionowa - maks.: 60 Hz
Częstotliwość znamionowa - min: 50 Hz
Żywotność elektryczna: 10000 operacji
Operacyjna zdolność przełączania: 7,5 kA
Napięcie robocze (IEC/EN 60947-2) - maks.: 254 V AC
Kategoria przepięcia: III
Stopień zanieczyszczenia: 2
Znamionowe napięcie udarowe wytrzymywane (Uimp): 4 kV
Napięcie znamionowe izolacji (Ui): 440 V
Napięcie znamionowe pracy (Ue) - max: 230V
Znamionowa zdolność wyłączania zwarciowego (IEC/EN 60898-1) - Ics: 7,5 kA
Znamionowa zdolność wyłączania zwarciowego (IEC/EN 60947-2) - Ics: 7,5 kA
Znamionowa zdolność wyłączania zwarciowego (IEC/EN 60898-1) - Icn przy 230 V: 10 kA
Znamionowa zdolność wyłączania zwarciowego (IEC/EN 60898-1) - Icn przy 400 V: 10 kA
Znamionowa zdolność wyłączania zwarciowego (IEC 60947-2) - Icu przy 230 V: 15 kA
Znamionowa zdolność wyłączania zwarciowego (IEC 60947-2) - Icu przy 400 V: 15 kA
Znamionowa zdolność łączeniowa (IEC/EN 60898-1): 10 kA
Znamionowa zdolność łączeniowa (IEC/EN 60947-2): 15 kA
Znamionowa zdolność łączeniowa (IEC/EN 60947-2) przy maksymalnym napięciu znamionowym: 10 kA
Klasa selektywności: 3
Napięcie znamionowe: 240 V prądu przemiennego / 415 V prądu przemiennego
Napięcie znamionowe (IEC/EN 60898-1): 240 V AC
Napięcie znamionowe (UL CSA 13): 277 V prądu przemiennego; 48 V prądu stałego
Napięcie znamionowe (UL): 277 V
Napięcie znamionowe przy prądzie stałym: 60 V DC (na biegun)
Typ napięcia: AC

Dane techniczne - mechaniczne:

Wbudowana głębokość: 70,5 mm
Grubość materiału szyny zbiorczej: 0,8 mm - 2 mm
Przekrój przewodu łączącego (wielożyłowego) - maks.: 25 mm²
Przekrój przewodu łączącego (wielożyłowego) - min.: 1 mm²
Przekrój przewodu łączącego (żyła stała) - maks.: 25 mm²
Przekrój przewodu łączącego (żyła stała) - min.: 1 mm²
Stopień ochrony: IP20, IP20 (IEC), IP40 (po zamontowaniu), Typ UL/CSA: -
Szerokość obudowy: 80 mm
Rama: 45 mm
Metoda montażu: Szyna cylindryczna IEC/EN 60715
Pozycja montażu: W razie potrzeby
Szerokość montażu: 17,5 mm
Szerokość montażowa na słup: 17,5 mm
Pojemność terminala (kabel sterujący): 25 mm² (1x)
Pojemność zacisków śrubowych dla kabla głównego: 10 mm² (2x)
Ochrona terminala: Bezpieczeństwo w kontakcie z palcami i dłońmi, DGUV VS3, EN 50274
Zaciski (góra i dół): Zaciski dwufunkcyjne
Szerokość w liczbie odstępów modułowych: 1
