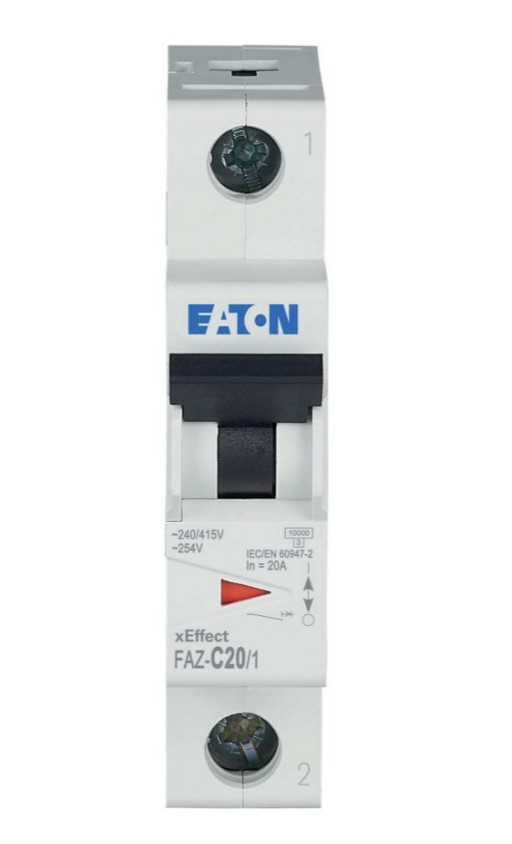

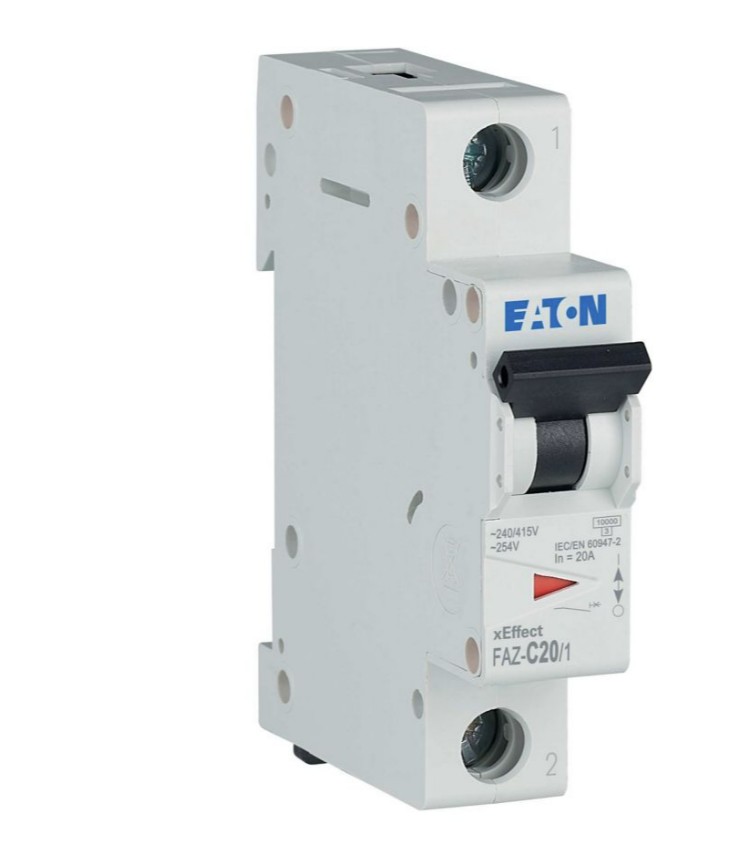

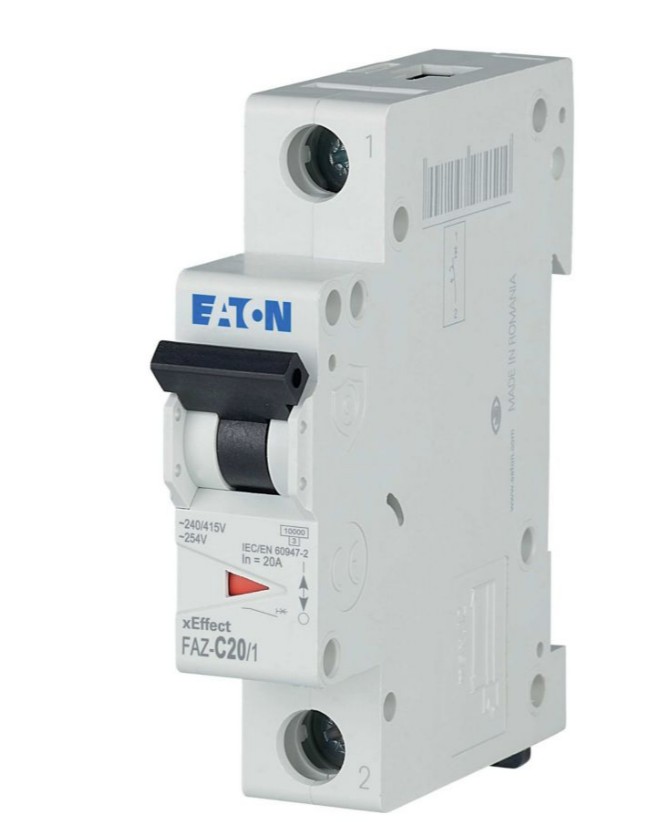

EATON 278562 Wyłącznik nadprądowy serii 15kA, (3bieg), FAZ-C20/1
Dostępność:
20
Wysyłka w:
24 godziny
Ocena:
0
0
Producent:
Kod produktu:
MOELLER-102838
Opis
- Producent: EATON
- Kod producenta: 278562
- Kod EAN: 4015082785628
- Typ napięcia: AC
- Napięcie znamionowe: 240 V prądu przemiennego / 415 V prądu przemiennego
- Napięcie znamionowe przy prądzie stałym: 60 V DC (na biegun)
- Napięcie znamionowe (IEC/EN 60898-1): 240 V AC
- Napięcie znamionowe (UL): 277 V
- Napięcie znamionowe (UL CSA 13): 277 V prądu przemiennego; 48 V prądu stałego
- Napięcie znamionowe pracy (Ue) - max: 230V
- Napięcie robocze (IEC/EN 60947-2) - maks.: 254 V AC
- Napięcie znamionowe izolacji (Ui): 440 V
- Znamionowe napięcie udarowe wytrzymywane (Uimp): 4 kV
- Częstotliwość znamionowa - min: 50 Hz
- Częstotliwość znamionowa - maks.: 60 Hz
- Znamionowa zdolność łączeniowa (IEC/EN 60947-2) przy maksymalnym napięciu znamionowym: 10 kA
- Znamionowa zdolność łączeniowa (IEC/EN 60947-2): 15 kA
- Znamionowa zdolność łączeniowa (IEC/EN 60898-1): 10 kA
- Operacyjna zdolność przełączania: 7,5 kA
- Zdolność wyłączania: 10 kA (UL1077)
- Dopuszczalny bezpiecznik rezerwowy - max: 125 A gL/gG
- Klasa selektywności: 3
- Żywotność elektryczna: 10000 operacji
- Kategoria przepięcia: III
- Stopień zanieczyszczenia: 2
- Kierunek dostaw przychodzących: W razie potrzeby
- Długość/głębokość produktu: 80 mm
- Wysokość produktu: 75,5 mm
- Szerokość produktu: 17,7 mm
- Waga produktu: 0,111 kg
Dane techniczne - mechaniczne:
- Rama: 45 mm
- Szerokość obudowy: 80 mm
- Szerokość w liczbie odstępów modułowych: 1
- Wbudowana głębokość: 70,5 mm
- Szerokość montażowa na słup: 17,5 mm
- Szerokość montażu: 17,5 mm
- Metoda montażu: Szyna cylindryczna IEC/EN 60715
- Pozycja montażu: W razie potrzeby
- Stopień ochrony: IP40 (po zamontowaniu), IP20 (IEC), Typ UL/CSA: -, IP20
- Zaciski (góra i dół): Zaciski dwufunkcyjne
- Przekrój przewodu łączącego (żyła stała) - min.: 1 mm²
- Przekrój przewodu łączącego (żyła stała) - maks.: 25 mm²
- Przekrój przewodu łączącego (wielożyłowego) - min.: 1 mm²
- Przekrój przewodu łączącego (wielożyłowego) - maks.: 25 mm²
- Pojemność zacisków śrubowych dla kabla głównego: 10 mm² (2x)
- Pojemność terminala (kabel sterujący): 25 mm² (1x)
- Ochrona terminala: Bezpieczeństwo w kontakcie z palcami i dłońmi, DGUV VS3, EN 50274
- Grubość materiału szyny zbiorczej: 0,8 mm - 2 mm
Weryfikacja projektu zgodnie z normą IEC/EN 61439 – dane techniczne:
- Prąd znamionowy roboczy dla określonego rozpraszania ciepła (In): 20 A
- Rozpraszanie ciepła na biegun, zależne od prądu: 0 W
- Rozpraszanie ciepła przez urządzenia, zależne od prądu: 3.2 W
- Statyczne rozpraszanie ciepła, niezależne od prądu: 0 W
- Zdolność rozpraszania ciepła: 0 W
- Temperatura otoczenia podczas pracy - min.: -25 °C
- Temperatura otoczenia podczas pracy - maks.: 75 °C
Dane techniczne
| Prąd znamionowy | 20 |
| Rodzaj napięcia | AC |
| Liczba modułów | 1 |
| Charakterystyka | B |
