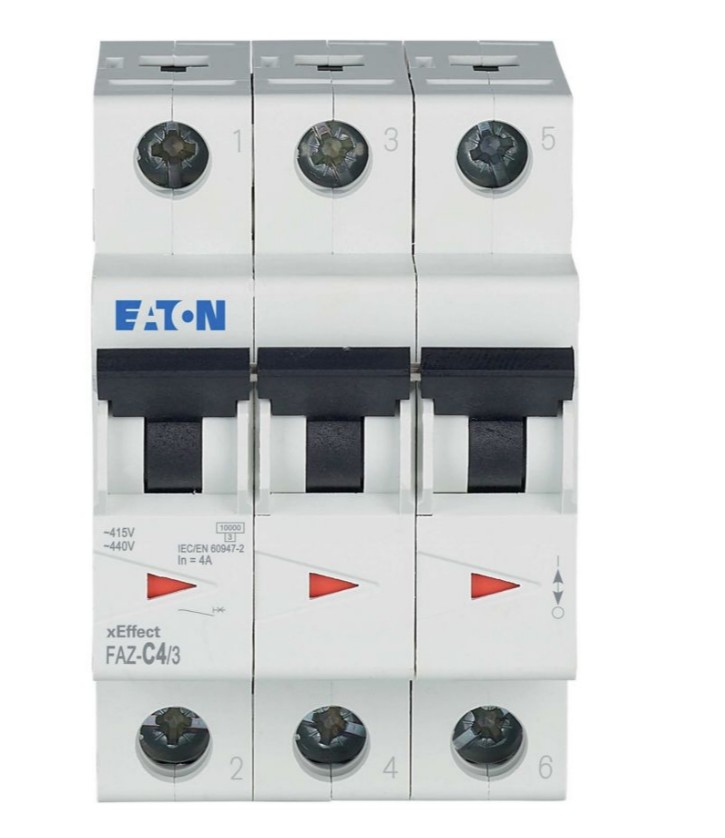

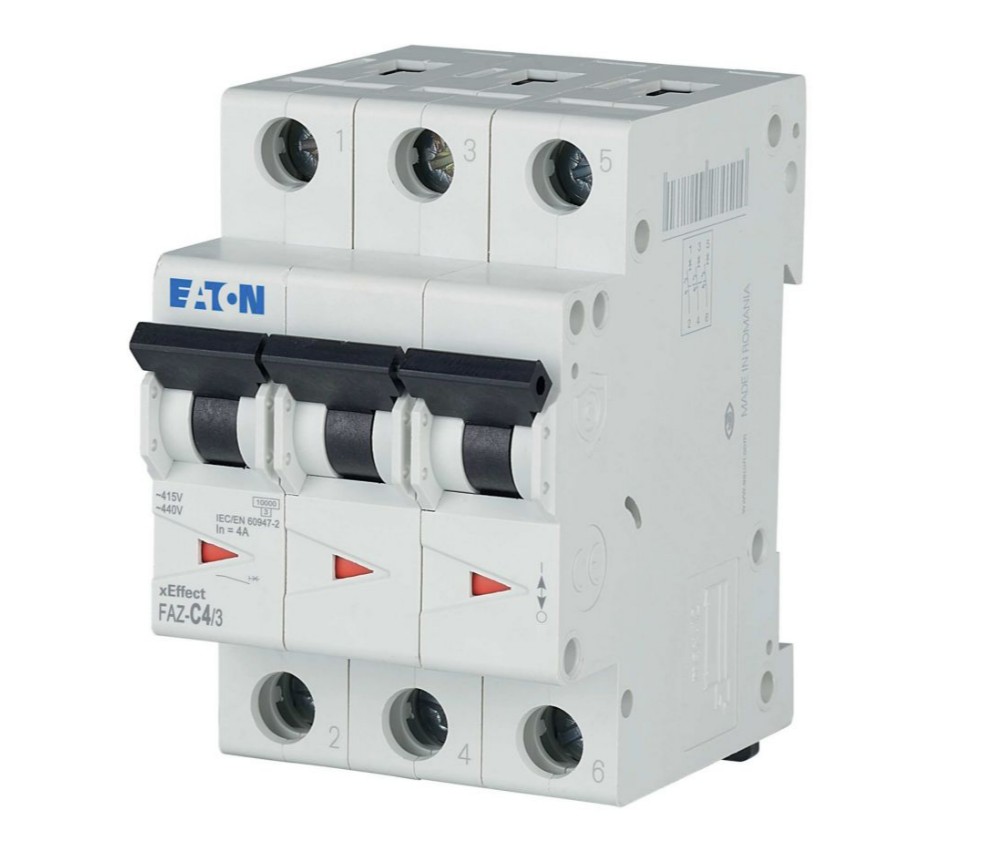

Eaton 278865 Wyłącznik nadprądowy FAZ-C4/3
Dostępność:
3
Wysyłka w:
24 godziny
Ocena:
0
0
Producent:
Kod produktu:
MOELLER-044905
Opis
- Producent: EATON
- Kod producenta: 278865
- Kod EAN: 4015082788650
- Długość/głębokość produktu: 80 mm
- Wysokość produktu: 75,5 mm
- Szerokość produktu: 54 mm
- Waga produktu: 0,338 kg
- Kod modelu: FAZ-C4/3
- Klasa ograniczająca prąd: 3
- Cechy: Możliwość dodatkowego wyposażenia
- Cechy szczególne: Wskazówka dotycząca temperatury otoczenia: wzrost o 1 °C powoduje liniową redukcję obciążalności prądowej o 0,5%
- Używany z: Wyłącznik nadprądowy FAZ
Weryfikacja projektu zgodnie z normą IEC/EN 61439 – dane techniczne:
- Temperatura otoczenia podczas pracy - maks.: 75 °C
- Temperatura otoczenia podczas pracy - min.: -25 °C
- Rozpraszanie ciepła przez urządzenia, zależne od prądu: 4.4 W
- Zdolność rozpraszania ciepła: 0 W
- Rozpraszanie ciepła na biegun, zależne od prądu: 0 W
- Prąd znamionowy roboczy dla określonego rozpraszania ciepła (In): 4 A
- Statyczne rozpraszanie ciepła, niezależne od prądu: 0 W
Dane techniczne - elektryczne:
- Dopuszczalny bezpiecznik rezerwowy - max: 125 A gL/gG
- Zdolność wyłączania: 10 kA (UL1077)
- Kierunek dostaw przychodzących: W razie potrzeby
- Częstotliwość znamionowa - maks.: 60 Hz
- Częstotliwość znamionowa - min: 50 Hz
- Żywotność elektryczna: 10000 operacji
- Operacyjna zdolność przełączania: 7,5 kA
- Napięcie robocze (IEC/EN 60947-2) - maks.: 440 V AC
- Kategoria przepięcia: III
- Stopień zanieczyszczenia: 2
- Znamionowe napięcie udarowe wytrzymywane (Uimp): 4 kV
- Napięcie znamionowe izolacji (Ui): 440 V
- Napięcie znamionowe pracy (Ue) - max: 400 V
- Znamionowa zdolność wyłączania zwarciowego (IEC/EN 60898-1) - Ics: 7,5 kA
- Znamionowa zdolność wyłączania zwarciowego (IEC/EN 60947-2) - Ics: 7,5 kA
- Znamionowa zdolność wyłączania zwarciowego (IEC/EN 60898-1) - Icn przy 230 V: 10 kA
- Znamionowa zdolność wyłączania zwarciowego (IEC/EN 60898-1) - Icn przy 400 V: 10 kA
- Znamionowa zdolność wyłączania zwarciowego (IEC 60947-2) - Icu przy 230 V: 15 kA
- Znamionowa zdolność wyłączania zwarciowego (IEC 60947-2) - Icu przy 400 V: 15 kA
- Znamionowa zdolność łączeniowa (IEC/EN 60898-1): 10 kA
- Znamionowa zdolność łączeniowa (IEC/EN 60947-2): 15 kA
- Znamionowa zdolność łączeniowa (IEC/EN 60947-2) przy maksymalnym napięciu znamionowym: 10 kA
- Klasa selektywności: 3
- Napięcie znamionowe : 240 V prądu przemiennego / 415 V prądu przemiennego
- Napięcie znamionowe (IEC/EN 60898-1): 415 V AC
- Napięcie znamionowe (UL CSA 13): 480 Y/277 V prądu przemiennego
- Napięcie znamionowe (UL) : 480Y/277V
- Napięcie znamionowe przy prądzie stałym: 60 V DC (na biegun)
- Typ napięcia: AC
Dane techniczne - mechaniczne:
- Wbudowana głębokość: 70,5 mm
- Grubość materiału szyny zbiorczej: 0,8 mm - 2 mm
- Przekrój przewodu łączącego (wielożyłowego) - maks.: 25 mm²
- Przekrój przewodu łączącego (wielożyłowego) - min.: 1 mm²
- Przekrój przewodu łączącego (żyła stała) - maks.: 25 mm²
- Przekrój przewodu łączącego (żyła stała) - min.: 1 mm²
- Stopień ochrony: IP20 (IEC), UL/CSA Typ: -, IP40 (po zamontowaniu), IP20
- Szerokość obudowy: 80 mm
- Rama: 45 mm
- Metoda montażu: Szyna cylindryczna IEC/EN 60715
- Pozycja montażu: W razie potrzeby
- Szerokość montażu: 17,5 mm
- Szerokość montażowa na słup: 17,5 mm
- Pojemność terminala (kabel sterujący): 25 mm² (1x)
- Pojemność zacisków śrubowych dla kabla głównego: 10 mm² (2x)
- Ochrona terminala: Bezpieczeństwo w kontakcie z palcami i dłońmi, DGUV VS3, EN 50274
- Zaciski (góra i dół): Zaciski dwufunkcyjne
- Szerokość w liczbie odstępów modułowych: 3
Dane techniczne
| Prąd znamionowy | 4 |
| Rodzaj napięcia | AC |
| Liczba modułów | 3 |
| Charakterystyka | B |
