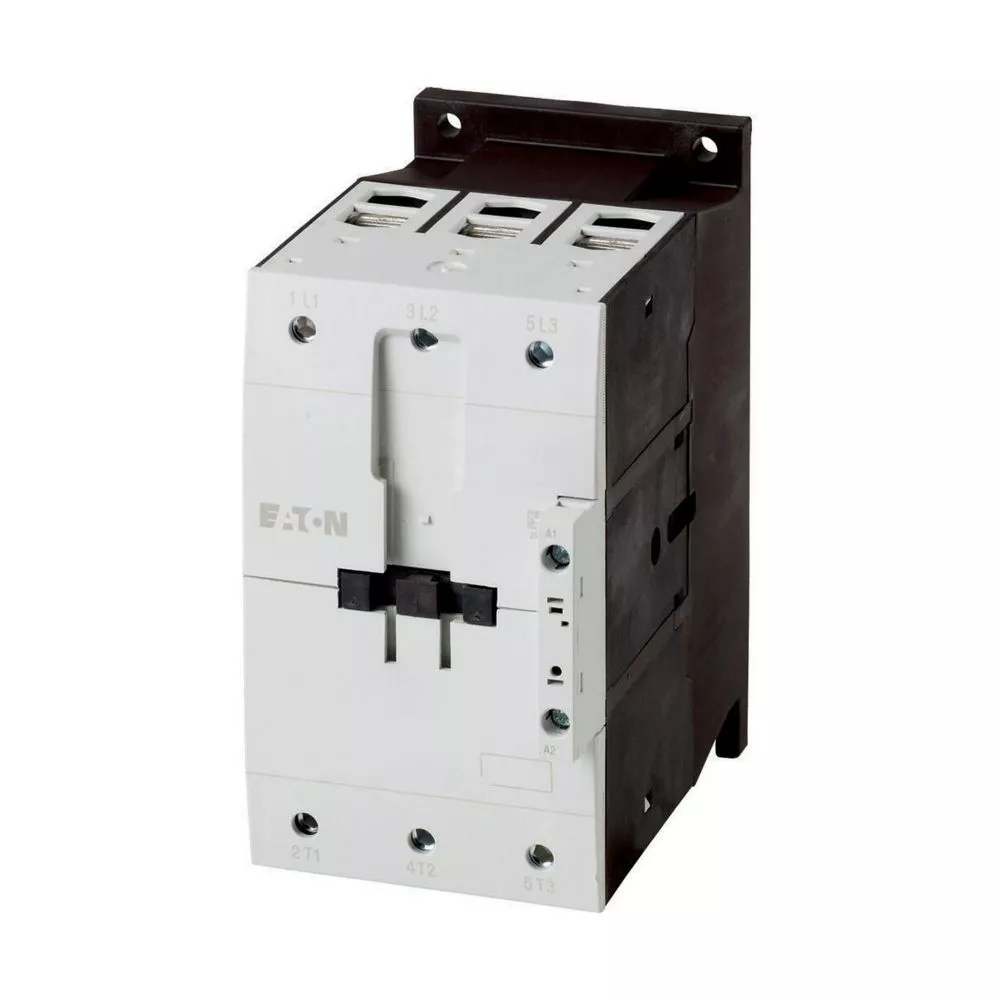

EATON 239548 Stycznik DILM115 (RAC240)
0
Opis
Stycznik EATON – seria przemysłowa
Stycznik mocy EATON przeznaczony do sterowania silnikami trójfazowymi oraz odbiornikami energii w instalacjach przemysłowych. Urządzenie zapewnia niezawodne załączanie i rozłączanie obciążeń w układach automatyki, rozdzielnicach oraz systemach sterowania maszyn.
Solidna konstrukcja oraz wysoka odporność elektryczna sprawiają, że stycznik idealnie sprawdza się w wymagających warunkach pracy.
Dane techniczne
- Producent: EATON
- Numer katalogowy: 239548
- Typ: stycznik AC
- Liczba biegunów głównych: 3 (NO)
- Styki pomocnicze: brak
- Rodzaj napięcia sterowania: AC
- Napięcie cewki sterującej: 190–240 V AC (50/60 Hz)
Parametry pracy
- Prąd znamionowy AC-1 (400 V): 160 A
- Prąd znamionowy AC-3 (400 V): 115 A
- Moc AC-3 (400 V): 55 kW
- Prąd AC-4 (400 V): 55 A
- Moc AC-4 (400 V): 28 kW
- Moc NEMA: 74 kW
Napięcia pracy
- Napięcie pracy AC 50/60 Hz: 230–690 V
Budowa i wykonanie
- Rodzaj przyłącza: zaciski śrubowe
- Liczba styków głównych: 3 NO
- Wersja modułowa: nie
- Wymiary:
- Szerokość: 90 mm
- Wysokość: 170 mm
- Głębokość: 160 mm
Zastosowanie
✔ Sterowanie silnikami trójfazowymi
✔ Układy automatyki przemysłowej
✔ Rozdzielnice elektryczne
✔ Linie technologiczne i produkcyjne
✔ Pompy, wentylatory, sprężarki
✔ Systemy załączania dużych obciążeń
Zalety
✔ Oryginalny produkt EATON
✔ Wysoka trwałość i niezawodność
✔ Duża obciążalność prądowa
✔ Praca w szerokim zakresie napięć 230–690 V
✔ Solidne połączenia śrubowe
✔ Sprawdzona konstrukcja przemysłowa
