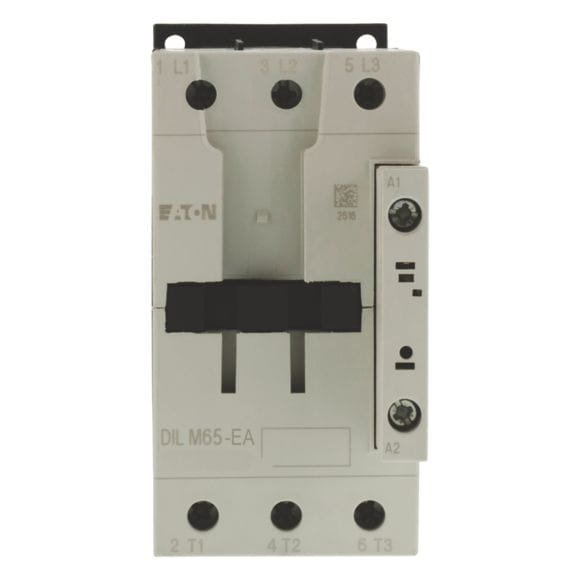

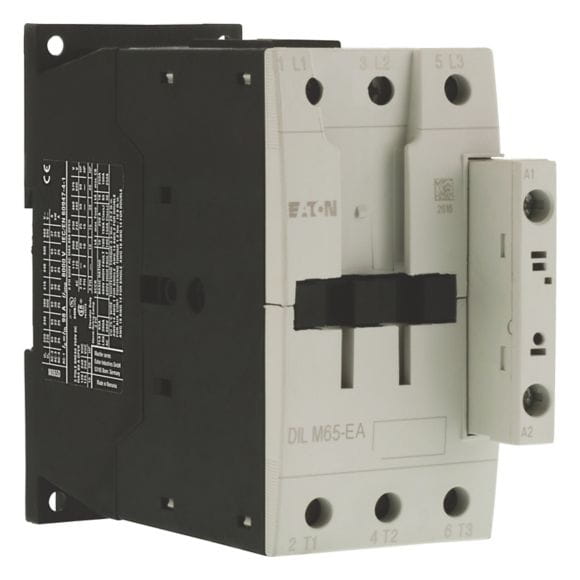

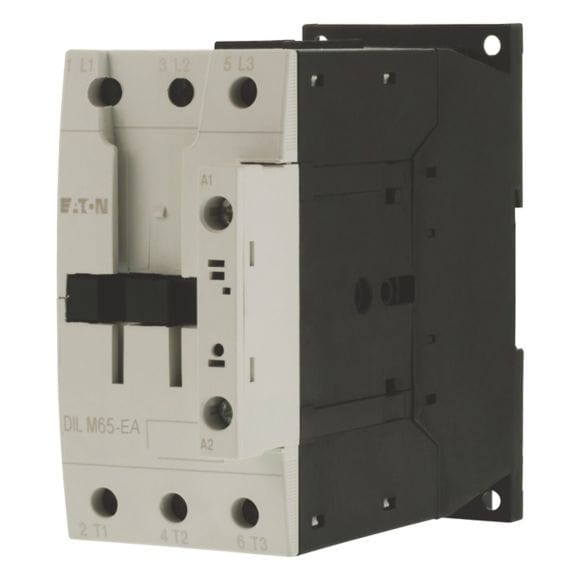

EATON 190014 DILM65-EA(RDC24) Stycznik 30kW/400V sterowanie 24VDC 65A 3P 24V DC 0Z 0R
0
Opis
- Producent: EATON
- Kod produktu: 190014
- EAN: 4015081880102
- Klasa ETIM: Stycznik AC (EC000066)
- Znamionowe napięcie sterowania Us dla AC 50 Hz: 0 - 0 V
- Znamionowe napięcie sterowania Us dla AC 60 Hz: 0 - 0 V
- Znamionowe napięcie sterowania Us dla DC: 24 - 27 V
- Rodzaj napięcia sterowania: DC
- Znamionowy prąd pracy Ie dla AC-1, 400 V: 98 A
- Znamionowy prąd pracy Ie dla AC-3, 400 V: 65 A
- Znamionowa moc pracy dla AC-3, 400 V: 30 kW
- Znamionowy prąd pracy dla AC-4, 400 V: 25 A
- Znamionowa moc pracy dla AC-4, 400 V: 12 kW
- Znamionowa moc pracy NEMA: 37 kW
- Wersja modułowa: nie
- Liczba styków pomocniczych zwiernych: 0
- Liczba styków pomocniczych rozwiernych: 0
- Rodzaj podłączenia styków głównych: Połączenie śrubowe
- Liczba styków głównych rozwiernych: 0

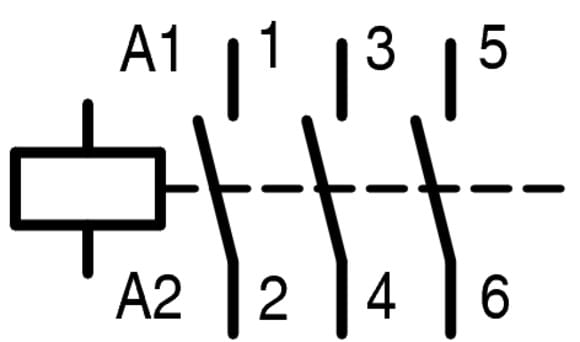

- Liczba styków głównych zwiernych: 3
Stycznik mocy, Aplikacja: Stycznik mocy do silników, Styczniki mocy do 170 A, 3-stykowe, Kategoria użytkowa: AC-1: Obciążenie nieindukcyjne lub słabo indukcyjne, piece oporowe, AC-3: Silniki klatkowe: rozruch, wyłączanie w czasie pracy, AC-4: Silniki klatkowe: rozruch, hamulce przeciwprądowe, tryb nawrotny, tryb impulsowy, Sposób podłączenia: Zaciski śrubowe, Wskazówka: Odpowiedni również do silników klasy wydajności energetycznej IE3, Bieguny: 3-biegunowe, Znamionowy prąd pracy AC-3 380 V 400 V: Ie= 65 A, Znamionowy prąd pracy AC-1 konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 40 °C: Ith =Ie= 98 A, w obudowie: Ith= 72 A, Znamionowy prąd pracy AC-1 konwencjonalny prąd termiczny 1-biegunowy bez obudowy: Ith= 200 A, w obudowie: Ith= 180 A, Maks. moc znamionowa silników trójfazowych 50 - 60 Hz AC-3 220 V 230 V: P= 20 kW, 380 V 400 V: P= 30 kW, 660 V 690 V: P= 35 kW, Maks. moc znamionowa silników trójfazowych 50 - 60 Hz AC-4 220 V 230 V: P= 7 kW, 380 V 400 V: P= 12 kW, 660 V 690 V: P= 17 kW, do łączenia z modułem wyłącznika pomocniczego: DILM150-XHI(V)…, DILM1000-XHI(V)…, Wskazówki: Elementy łączeniowe zgodne z EN 50012., Wbudowany układ ochronny w elektronice sterującej., Rodzaj prądu AC/DC: Praca DC
Pliki do pobrania:
Dane techniczne
| Prąd znamionowy | 65 |
| Rodzaj napięcia | DC |
| Liczba modułów | 3 |
