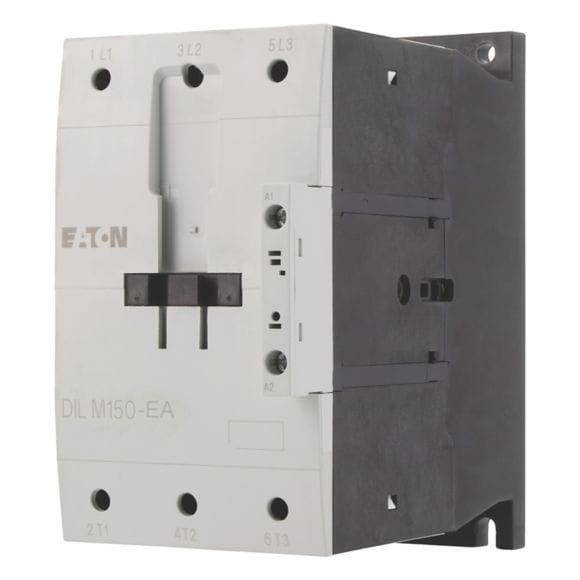

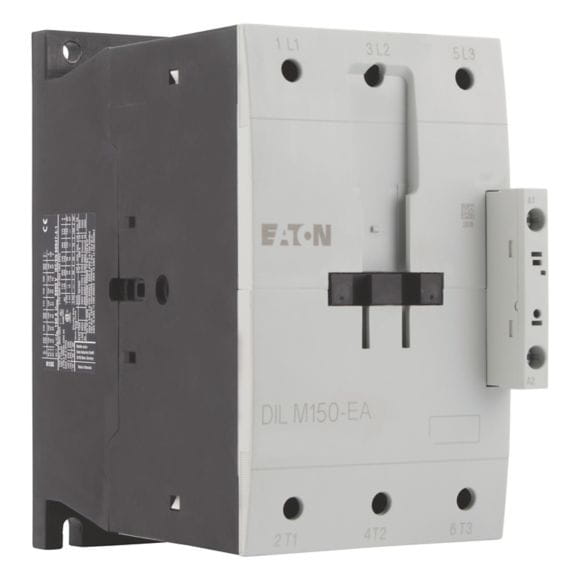

EATON 189927 Stycznik DILM150-EA(RAC240) 75kW/400V sterowanie 230V AC 150A 3P 0Z 0R
0
Opis
- Producent: EATON
- Kod produktu: 189927
- EAN: 4015081879236
- Klasa ETIM: Stycznik AC (EC000066)
- Znamionowe napięcie sterowania Us dla AC 50 Hz: 190 - 240 V
- Znamionowe napięcie sterowania Us dla AC 60 Hz: 190 - 240 V
- Znamionowe napięcie sterowania Us dla DC: 0 - 0 V
- Rodzaj napięcia sterowania: AC
- Znamionowy prąd pracy Ie dla AC-1, 400 V: 190 A
- Znamionowy prąd pracy Ie dla AC-3, 400 V: 150 A
- Znamionowa moc pracy dla AC-3, 400 V: 75 kW
- Znamionowy prąd pracy dla AC-4, 400 V: 75 A
- Znamionowa moc pracy dla AC-4, 400 V: 33 kW
- Znamionowa moc pracy NEMA: 93 kW
- Wersja modułowa: nie
- Liczba styków pomocniczych zwiernych: 0
- Liczba styków pomocniczych rozwiernych: 0
- Rodzaj podłączenia styków głównych: Połączenie śrubowe
- Liczba styków głównych rozwiernych: 0
- Liczba styków głównych zwiernych: 3
Stycznik mocy, Aplikacja: Stycznik mocy do silników, Styczniki mocy do 170 A, 3-stykowe, Kategoria użytkowa: AC-1: Obciążenie nieindukcyjne lub słabo indukcyjne, piece oporowe, AC-3: Silniki klatkowe: rozruch, wyłączanie w czasie pracy, AC-4: Silniki klatkowe: rozruch, hamulce przeciwprądowe, tryb nawrotny, tryb impulsowy, Sposób podłączenia: Zaciski śrubowe, Wskazówka: Odpowiedni również do silników klasy wydajności energetycznej IE3, Bieguny: 3-biegunowe, Znamionowy prąd pracy AC-3 380 V 400 V: Ie= 150 A, Znamionowy prąd pracy AC-1 konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 40 °C: Ith =Ie= 190 A, w obudowie: Ith= 144 A, Znamionowy prąd pracy AC-1 konwencjonalny prąd termiczny 1-biegunowy bez obudowy: Ith= 400 A, w obudowie: Ith= 360 A, Maks. moc znamionowa silników trójfazowych 50 - 60 Hz AC-3 220 V 230 V: P= 48 kW, 380 V 400 V: P= 75 kW, 660 V 690 V: P= 96 kW, Maks. moc znamionowa silników trójfazowych 50 - 60 Hz AC-4 220 V 230 V: P= 20 kW, 380 V 400 V: P= 33 kW, 660 V 690 V: P= 48 kW, do łączenia z modułem wyłącznika pomocniczego: DILM150-XHI(V)…, DILM1000-XHI(V)…, Wskazówki: Elementy łączeniowe zgodne z EN 50012., Wbudowany układ ochronny w elektronice sterującej., Rodzaj prądu AC/DC: Praca AC
Pliki do pobrania:
Dane techniczne
| Prąd znamionowy | 150 |
| Rodzaj napięcia | AC |
| Liczba modułów | 3 |
