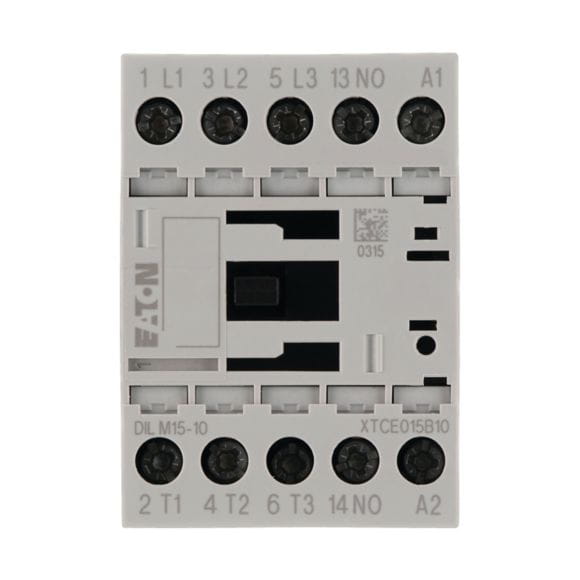

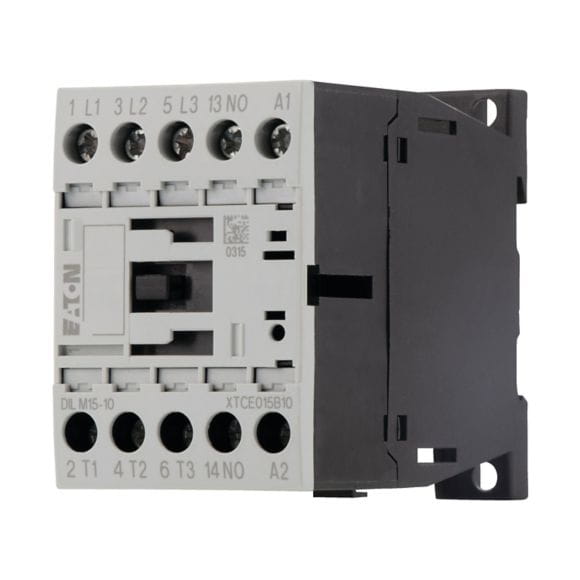

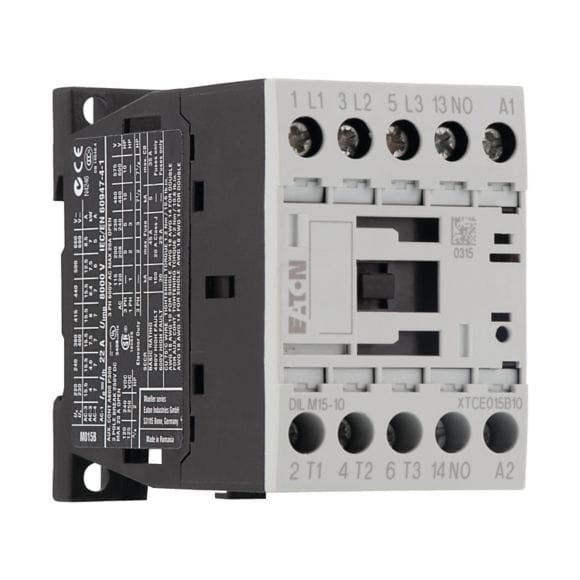

MOELLER 290062 Stycznik DILM 15-10, 24V/50Hz, I=15,5A [AC-3], 1Z 0R

• Producent: Eaton
• Kod producenta: 290062
• Kod EAN: 4015082900625
• Kategoria według dostawcy: Łączenie, sterowanie i wizualizacja, Styczniki, Styczniki mocy DILM, od 7A do 15A, Zaciski śrubowe
• Klasa według ETIM: Stycznik AC
• Waga: 240 g netto
• Znamionowe napięcie sterowania Us dla AC 50 Hz: 24 - 24 V
• Znamionowe napięcie sterowania Us dla AC 60 Hz: 24 - 24 V
• Znamionowe napięcie sterowania Us dla DC: 0 - 0 V
• Rodzaj napięcia sterowania: AC
• Znamionowy prąd pracy Ie dla AC-1, 400 V: 22 A
• Znamionowy prąd pracy Ie dla AC-3, 400 V: 15,5 A
• Znamionowa moc pracy dla AC-3, 400 V: 7,5 kW
• Znamionowy prąd pracy dla AC-4, 400 V: 7 A
• Znamionowa moc pracy dla AC-4, 400 V: 3 kW
• Znamionowa moc pracy NEMA: 7,4 kW
• Wersja modułowa: Nie
• Liczba styków pomocniczych zwiernych: 1
• Liczba styków pomocniczych rozwiernych: 0
• Rodzaj podłączenia styków głównych: Połączenie śrubowe
• Liczba styków głównych rozwiernych: 0
• Liczba styków głównych zwiernych: 3
• Napięcie pracy dla AC 50 Hz: 24 - 690 V
• Napięcie pracy dla AC 60 Hz: 24 - 690 V
• Szerokość: 45 mm
• Wysokość: 68 mm
• Głębokość: 75 mm

Stycznik, Zastosowanie: Styczniki do silników, Styczniki do 170 A, 3-biegunowy, Kategoria użytkowa: AC-1: Obciążenia nieindukcyjne lub obciążenia o małej indukcyjności, piece oporowe, NAC-3: Standardowe silniki indukcyjne AC: rozruch, wyłączanie w trakcie pracy, AC-4: Stand. silniki indukcyjne AC: rozruch, podłączanie, cofanie, praca spowolnion, Sposób podłączenia: Zacisk śrubowe, Uwagi: Nie nadaje się do silników o klasie sprawności IE3., Liczba biegunów: 3-biegunowy, Znamionowy prąd roboczy AC-3, 380 V 400 V: Ie = 15,5 A, Znamionowy prąd roboczy AC-1 Prąd cieplny umowny na wolnym powietrzu, 3-biegunowy, 50–60 Hz Otwarcie przy 40°C: Ith =Ie= 22 A, w obudowie: Ith = 18 A.
