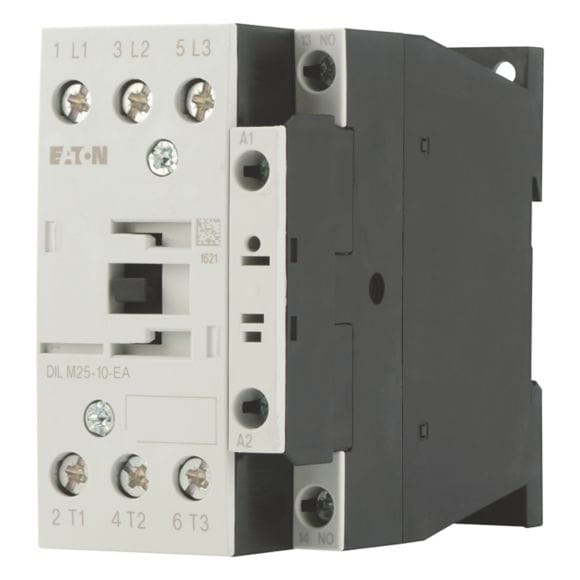

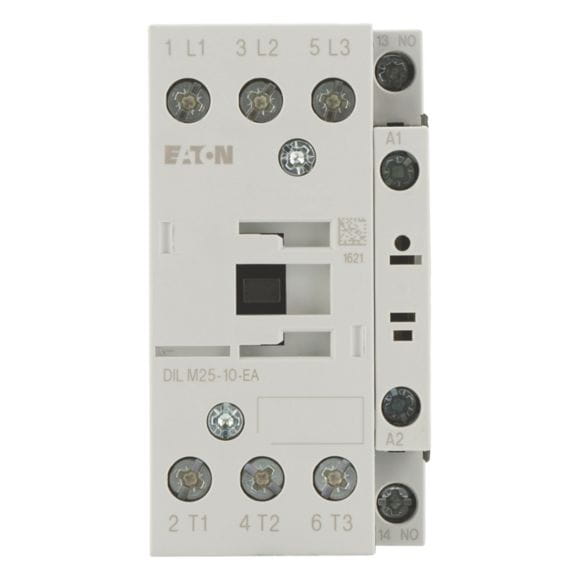

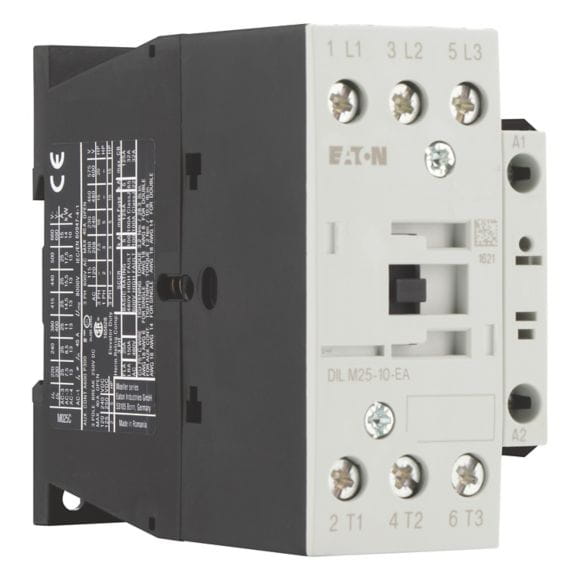

EATON 189914 Stycznik DILM25-10-EA(RDC24) 11kW/400V sterowanie 24VDC
0
Opis
- Producent: EATON
- Kod produktu: 189914
- EAN: 4015081879106
- Klasa ETIM: Stycznik AC (EC000066)
- Znamionowe napięcie sterowania Us dla AC 50 Hz: 0 - 0 V
- Znamionowe napięcie sterowania Us dla AC 60 Hz: 0 - 0 V
- Znamionowe napięcie sterowania Us dla DC: 24 - 27 V
- Rodzaj napięcia sterowania: DC
- Znamionowy prąd pracy Ie dla AC-1, 400 V: 45 A
- Znamionowy prąd pracy Ie dla AC-3, 400 V: 25 A
- Znamionowa moc pracy dla AC-3, 400 V: 11 kW
- Znamionowy prąd pracy dla AC-4, 400 V: 13 A
- Znamionowa moc pracy dla AC-4, 400 V: 6 kW
- Znamionowa moc pracy NEMA: 11 kW
- Wersja modułowa: nie

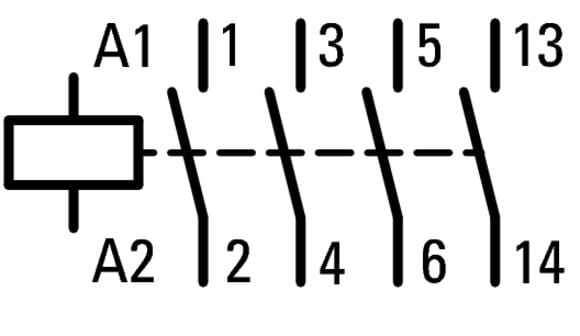

- Liczba styków pomocniczych zwiernych: 1
- Liczba styków pomocniczych rozwiernych: 0
- Rodzaj podłączenia styków głównych: Połączenie śrubowe
- Liczba styków głównych rozwiernych: 0
- Liczba styków głównych zwiernych: 3
Stycznik mocy, Aplikacja: Stycznik mocy do silników, Styczniki mocy do 170 A, 3-stykowe, Kategoria użytkowa: AC-1: Obciążenie nieindukcyjne lub słabo indukcyjne, piece oporowe, AC-3: Silniki klatkowe: rozruch, wyłączanie w czasie pracy, AC-4: Silniki klatkowe: rozruch, hamulce przeciwprądowe, tryb nawrotny, tryb impulsowy, Sposób podłączenia: Zaciski śrubowe, Wskazówka: Odpowiedni również do silników klasy wydajności energetycznej IE3, Bieguny: 3-biegunowe, Znamionowy prąd pracy AC-3 380 V 400 V: Ie= 25 A, Znamionowy prąd pracy AC-1 konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 40 °C: Ith =Ie= 45 A, w obudowie: Ith= 36 A, Znamionowy prąd pracy AC-1 konwencjonalny prąd termiczny 1-biegunowy bez obudowy: Ith= 100 A, w obudowie: Ith= 90 A, Maks. moc znamionowa silników trójfazowych 50 - 60 Hz AC-3 220 V 230 V: P= 7.5 kW, 380 V 400 V: P= 11 kW, 660 V 690 V: P= 14 kW, Maks. moc znamionowa silników trójfazowych 50 - 60 Hz AC-4 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 6 kW, 660 V 690 V: P= 8.5 kW, do łączenia z modułem wyłącznika pomocniczego: DILM32-XHI…, DILA-XHI(V)…, DILM32-XHI11-S, Wyposażenie w styki Z = Zestyk zwierny: 1 zestyk zwierny, Wskazówki: Elementy łączeniowe zgodne z EN 50012., Wbudowany układ ochronny w elektronice sterującej., Rodzaj prądu AC/DC: Praca DC
Pliki do pobrania:
Dane techniczne
| Prąd znamionowy | 25 |
| Rodzaj napięcia | DC |
| Liczba modułów | 3 |
Koszty dostawy
Cena nie zawiera ewentualnych kosztów płatności
