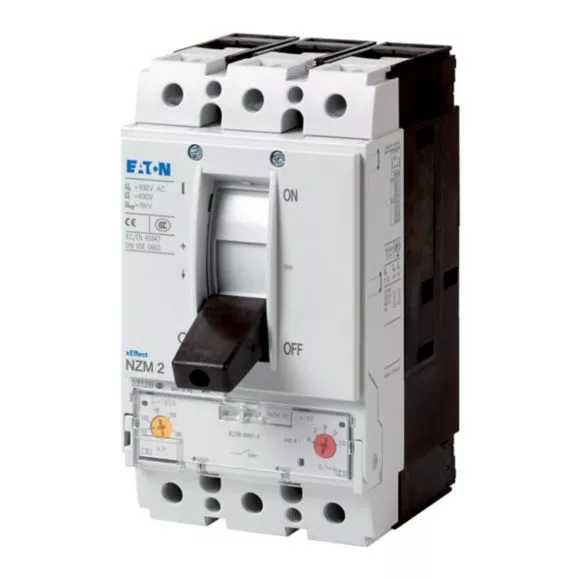

EATON 259092 Wyłącznik mocy NZMN2-A160

wyłącznik mocy EATON

Wyłącznik mocy EATON przeznaczony do zabezpieczania transformatorów, generatorów, silników oraz instalacji elektrycznych przed skutkami przeciążeń i zwarć. Urządzenie zapewnia wysoką zdolność wyłączania zwarć oraz możliwość precyzyjnej regulacji parametrów zabezpieczenia.

Dzięki solidnej konstrukcji i wysokiej niezawodności doskonale sprawdza się w rozdzielnicach przemysłowych, układach zasilania oraz instalacjach energetycznych.

Dane techniczne

• Producent: EATON
• Numer katalogowy: 259092
• Typ urządzenia: wyłącznik mocy / wyłącznik zabezpieczający
• Liczba biegunów: 3
• Znamionowy prąd ciągły (Iu): 160 A
• Napięcie znamionowe: 690 V AC
• Stopień ochrony: IP20

Parametry zabezpieczenia

• Zakres nastawy wyzwalacza przeciążeniowego: 125–160 A
• Zakres nastawy wyzwalacza zwarciowego: 960–1600 A
• Zintegrowane zabezpieczenie zwarcia doziemnego: NIE
• Zabezpieczenie w komplecie: TAK

Parametry zwarciowe

• Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC: 50 kA

Budowa i montaż

• Wykonanie: urządzenie mocowane na stałe
• Przyłącza główne: śrubowe
• Umiejscowienie przyłączy: od strony przedniej
• Rodzaj napędu ręcznego: dźwignia
• Możliwość montażu na szynie DIN TH: opcjonalnie
• Wbudowany napęd silnikowy: NIE
• Możliwość doposażenia w napęd silnikowy: TAK

Wyposażenie dodatkowe

• Styki pomocnicze NO: 0
• Styki pomocnicze NC: 0
• Styki przełączne: 0
• Wskaźnik wyłączenia: NIE
• Wyzwalacz podnapięciowy: NIE

Parametry eksploatacyjne

• Straty mocy: 38,4 W

Zastosowanie

✔ Rozdzielnice przemysłowe
✔ Ochrona transformatorów
✔ Ochrona generatorów
✔ Zabezpieczenie silników elektrycznych
✔ Instalacje energetyczne i przemysłowe
✔ Systemy dystrybucji energii

Zalety

✔ Oryginalny produkt EATON
✔ Wysoka zdolność zwarciowa 50 kA
✔ Regulowane zabezpieczenie przeciążeniowe i zwarciowe
✔ Solidna konstrukcja przemysłowa
✔ Łatwa obsługa za pomocą dźwigni
✔ Możliwość rozbudowy o dodatkowe akcesoria
