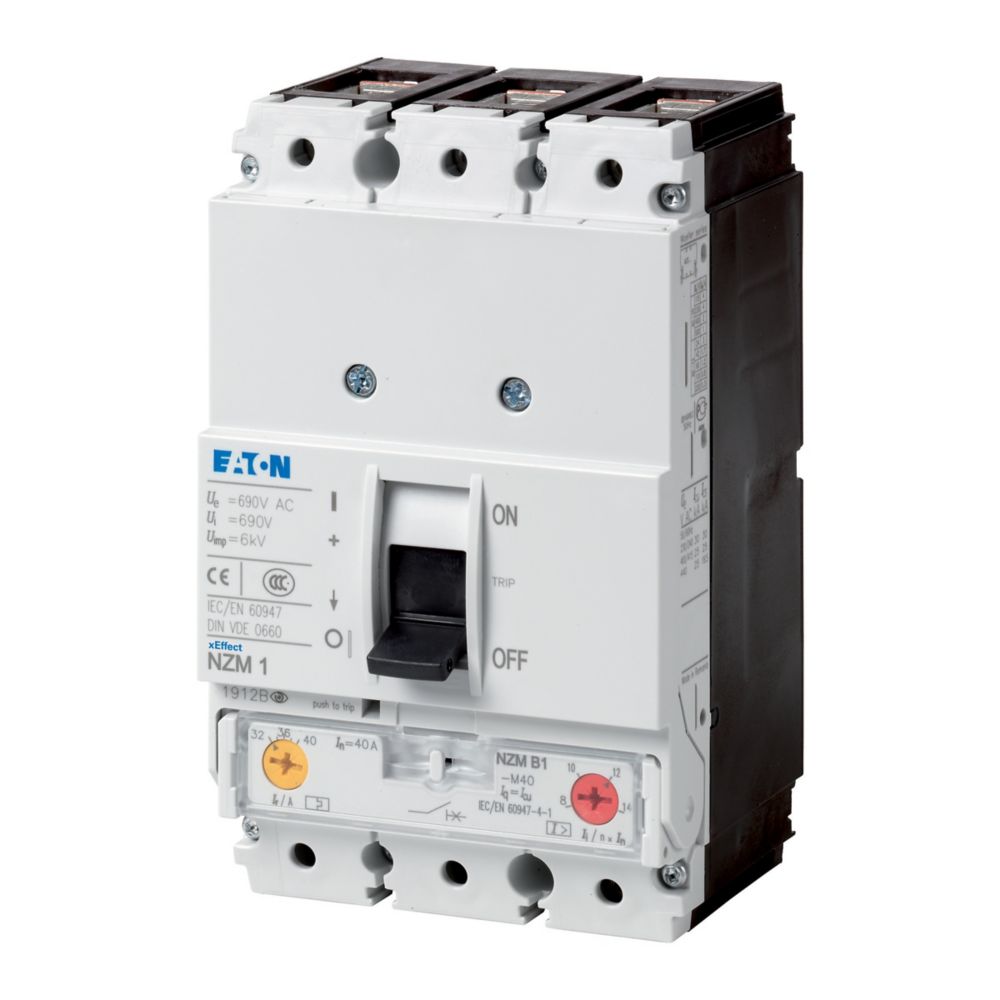

NZMB1-M100 Wyłącznik mocy 3-biegunowy 100 A

NZMB1-M100 to 3-biegunowy wyłącznik mocy przeznaczony do ochrony instalacji i odbiorników elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie wyposażono w wyzwalacz termomagnetyczny, zabezpieczenie termiczne oraz funkcję czułości na zanik fazy.

Konstrukcja aparatu jest przystosowana do montażu stałego, a obsługa odbywa się za pomocą dźwigni. Zakres regulacji wyzwalacza przeciążeniowego wynosi 80–100 A, natomiast wyzwalacza zwarciowego 800–1250 A, co umożliwia dopasowanie parametrów ochrony do charakterystyki chronionego obwodu.

Wyłącznik charakteryzuje się znamionowym prądem ciągłym Iu 100 A oraz zwarciową zdolnością łączeniową Icu 18,5 kA przy 400 V AC.

Najważniejsze cechy

• 3-biegunowa konstrukcja
• znamionowy prąd ciągły Iu: 100 A
• wyzwalanie termomagnetyczne
• zabezpieczenie termiczne
• regulowany wyzwalacz przeciążeniowy: 80–100 A
• regulowany wyzwalacz zwarciowy: 800–1250 A
• czułość na zanik fazy
• znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC: 18,5 kA
• obsługa za pomocą dźwigni
• urządzenie przeznaczone do montażu stałego
• stopień ochrony: IP20

Zastosowanie

Wyłącznik mocy NZMB1-M100 przeznaczony jest do stosowania w instalacjach elektrycznych wymagających niezawodnej ochrony nadprądowej i zwarciowej. Może być wykorzystywany m.in. w:

• rozdzielnicach niskiego napięcia,
• instalacjach przemysłowych,
• układach zasilania maszyn i urządzeń,
• obwodach silnikowych,
• systemach automatyki,
• instalacjach infrastruktury technicznej,
• układach wymagających zabezpieczenia przed przeciążeniem i zwarciem.

Parametry techniczne

• Model: NZMB1-M100
• Liczba biegunów: 3
• Znamionowy prąd ciągły Iu: 100 A
• Znamionowe napięcie pracy: 440 V
• Zakres nastawy wyzwalacza przeciążeniowego: 80–100 A
• Zakres nastawy wyzwalacza zwarciowego: 800–1250 A
• Sposób wyzwalania: termomagnetyczny
• Zabezpieczenie termiczne: tak
• Czułość na zanik fazy: tak
• Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC: 18,5 kA
• Znamionowa moc pracy AC-3 przy 230 V: 30 kW
• Znamionowa moc pracy AC-3 przy 400 V: 55 kW
• Rodzaj elementu wykonawczego: dźwignia
• Budowa urządzenia: urządzenie mocowane na stałe
• Rodzaj podłączenia styków głównych: inne
• Zintegrowany wyzwalacz podnapięciowy: nie
• Zintegrowany styk pomocniczy: nie
• Stopień ochrony: IP20
• Straty mocy: 23,9 W

Wymiary

• Szerokość: 90 mm
• Wysokość: 145 mm
• Głębokość: 88 mm

Charakterystyka

NZMB1-M100 zapewnia ochronę obwodów przed przeciążeniami i zwarciami przy zachowaniu możliwości regulacji podstawowych parametrów wyzwalania. Zdolność łączeniowa na poziomie 18,5 kA oraz obsługa obciążeń silnikowych do 55 kW przy 400 V w kategorii AC-3 predestynują urządzenie do zastosowań w rozdzielnicach, układach napędowych i instalacjach przemysłowych.
