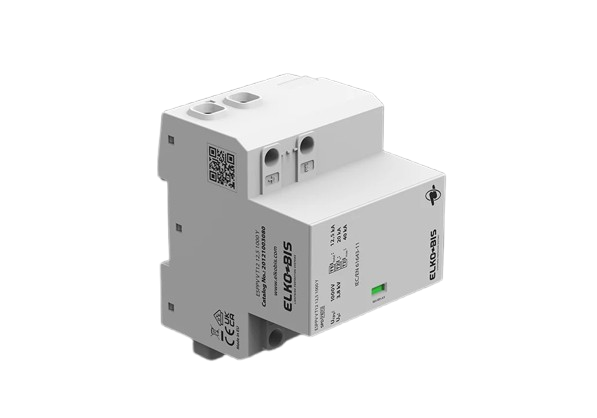

ELKOBIS 20121003080 Ogranicznik przepięć ESPPV V T12 12,5/1000 Y
Dostępność:
3
Wysyłka w:
24 godziny
Ocena:
0
0
Producent:
Kod produktu:
ELKOBIS-234571
Opis
- Producent: ELKO-BIS
- Kod producenta: 20121003080
- Kod EAN: 5907676769567
- Napięcie pracy ciągłej +/-, +/PE, -/PE: 1 050 V DC
- Całkowity piorunowy prąd wyładowczy (10/350 µs): 12,5 kA
- Całkowity znamionowy prąd wyładowczy (8/20 µs): 80 kA
- Maksymalny prąd wyładowczy (8/20 µs): 40 kA
- Znamionowy prąd wyładowczy (8/20 µs): 20 kA
- Poziom ochrony napięciowej: +/- 3,8 kV
- Poziom ochrony napięciowej: +/PE, -/PE 3,8 kV
- Wytrzymałość zwarciowa: 20 kA DC
- Czas odpowiedzi: 25 ns
- Prąd upływu +/PE, −/PE: 10 µA DC
- Prąd upływu +/PE, −/PE: 500 µA AC
- Przyłączalność przewodów - drut (min./maks.): 4 mm² / 35 mm²
- Przyłączalność przewodów - linka (min./maks.): 4 mm² / 25 mm²
- Wskaźnik optyczny uszkodzenia: czerwone pole w okienku
- Stopień ochrony: IP 20
- Temperatura pracy i magazynowania: -40°C ... +80°C
- Dopuszczalna wilgotność otoczenia pracy: 5 - 95 %
- Montaż: Wewnętrzny, szyna TH 35
- Zgodność z normami: EN 61643-31, IEC 61643-31
Charakterystyka aparatu:

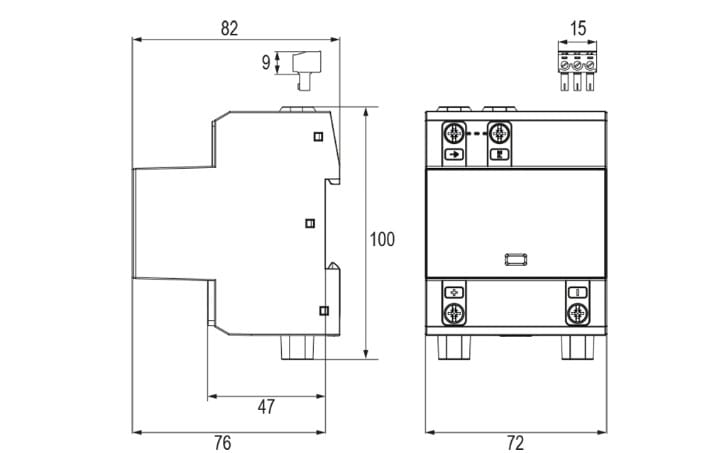

- Wysokowydajna seria ograniczników przepięć wykonana w układzie po szerokości modułowej równej cztery moduły (72mm)
- Zapewniona ochrona przed przepięciami będącymi skutkami bezpośrednich i pośrednich uderzeń pioruna w przypadku gdy obiekt budowlany posiada LPS, a odstępy separujące paneli PV nie zostały zachowane
- Napięcie pracy ciągłej dla napięcia obwodu PV: Ucpv ≥ 1,2 × Uoc STC (Open Circuit voltage under Standard Test Conditions)
- Wskaźnik optyczny informujący o stanie aparatu: zielony - sprawny, czerwony - należy wymienić aparat
- Możliwość instalowania aparatu w dwóch pozycjach na szynie TH 35
- Wykonanie aparatów jako monobloki - brak modułów wymiennych, zwiększona wytrzymałość mechaniczna
Dane techniczne
| Prąd znamionowy | 12 |
| Rodzaj napięcia | DC |
| Liczba modułów | 1 |
