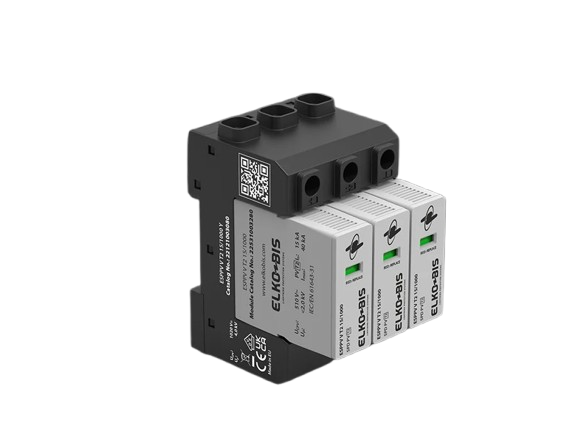

ELKOBIS 22121003080 Ogranicznik przepięć ESPPV V T2 15/1000 Y
Dostępność:
3
Wysyłka w:
24 godziny
Ocena:
0
0
Producent:
-
Kod produktu:
ELKOBIS-234572
Opis
- Producent: ELKO-BIS
- Kod producenta: 22121003080
- Kod EAN: 5907676769581
- Kategoria według dostawcy: Ogranicznik przepięć
- Klasa według ETIM: Ogranicznik przepięć klasy C
- Napięcie pracy ciągłej +/-, +/PE, -/PE: 1 020 V DC
- Znamionowy prąd wyładowczy (8/20 µs): 15 kA
- Maksymalny prąd wyładowczy (8/20 µs): 40 kA
- Całkowity znamionowy prąd wyładowczy (8/20 µs) 40 kA
- Poziom ochrony napięciowej +/−: 4 kV
- Poziom ochrony napięciowej +/PE, –/PE: 4 kV
- Wytrzymałość zwarciowa: 10 kA DC
- Czas odpowiedzi: 25 ns
- Prąd upływu +/PE, −/PE: 5 µA DC
- Prąd upływu +/PE, −/PE: 250 µA AC
- Przyłączalność przewodów - drut (min./maks.): 4 mm² / 35 mm²
- Przyłączalność przewodów - linka (min./maks.): 4 mm² / 25 mm²
- Wskaźnik optyczny uszkodzenia: czerwone pole w okienku
- Stopień ochrony: IP 20
- Temperatura pracy i magazynowania: -40°C ... +80°C
- Dopuszczalna wilgotność otoczenia pracy: 5 - 95 %
- Montaż: Wewnętrzny, szyna TH 35
- Zgodność z normami EN: 61643-31, IEC 61643-31
Charakterystyka aparatu:

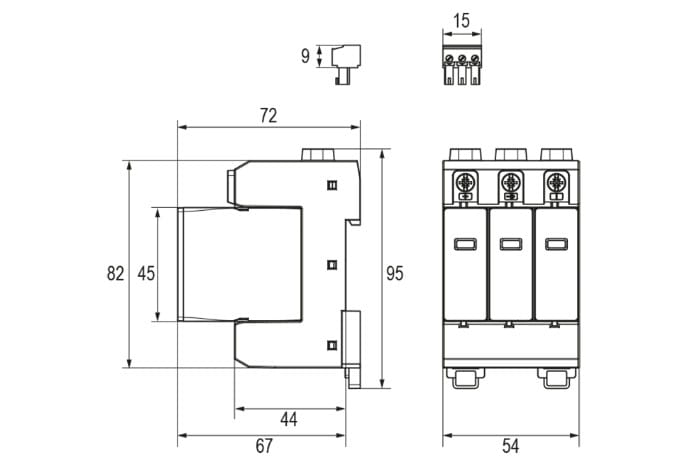

- Seria ograniczników przepięć wykonana w układzie Y o szerokości modułowej równej trzy moduły (54 mm)
- Zapewniona ochrona przed przepięciami będącymi skutkami pośrednich uderzeń pioruna oraz operacjami łączeniowymi np. na farmach fotowoltaicznych lub w innych instalacjach prądu stałego
- Napięcie pracy ciągłej dla napięcia obwodu PV: Ucpv ≥ 1,2 × Uoc STC (Open Circuit voltage under Standard Test Conditions)
- Wskaźnik optyczny informujący o stanie aparatu: zielony - sprawny, czerwony - należy wymienić moduł
- Możliwość instalowania aparatu w dwóch pozycjach na szynie TH 35
- Moduły wymienne
Dane techniczne
| Prąd znamionowy | 16 |
| Rodzaj napięcia | DC |
| Liczba modułów | 3 |
| Charakterystyka | C |
