• Producent: F&F
• Kod EAN: 5908312593157
• Kod producenta: CZF-331
• Napięcie zasilania: 3 × 400 V + N
• Współpraca z agregatami prądotwórczymi: Nie
• Kontrola zaniku / asymetrii faz: Tak
• Kontrola kolejności faz: Nie
• Kontrola styków stycznika: Nie
• Element wykonawczy: 2 × przekaźnik
• Maksymalny prąd obciążenia: 2 × 8 A
• Konfiguracja styków: 2 × NO/NC
• Separacja styku: Tak
• Asymetria napięciowa zadziałania: 40÷80 V
• Histereza napięciowa: 5 V
• Opóźnienie wyłączenia: 4 s
• Kontrola zasilania: 3 × LED zielona
• Przyłącze: Zaciski śrubowe 4,0 mm²
• Moment dokręcający: 0,5 Nm
• Pobór mocy: 1,2 W
• Temperatura pracy: -25÷40°C
• Wymiary: 3 moduły (52,5 mm)
• Montaż: Na szynie 35 mm
• Stopień ochrony: IP20

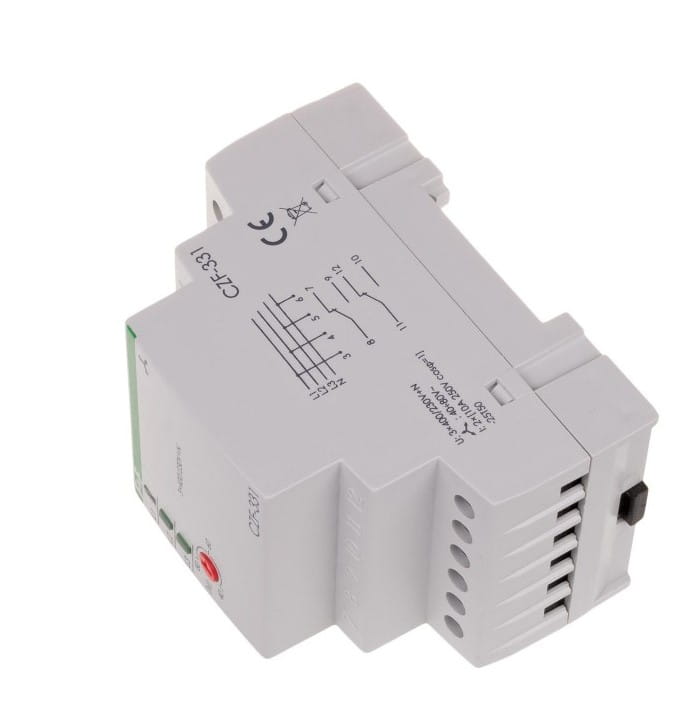

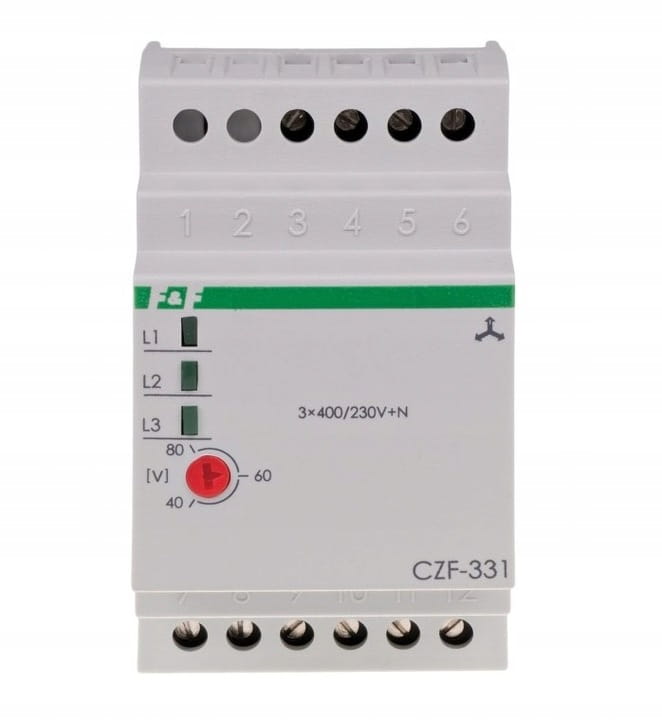

Czujnik zaniku fazy CZF-331 przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.

Działanie:

Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4 s, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach styk przekaźnika jest rozłączony i uruchomienie silnika jest niemożliwe.

UWAGA!

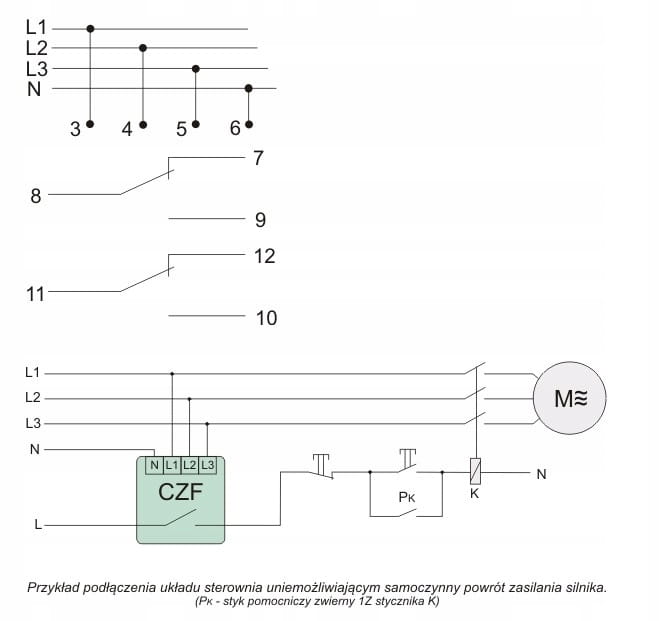

Zastosowanie dwóch styków przełącznych przekaźnika pozwala na podłączenie dodatkowego urządzenia lub układu kontrolowanego oraz układu sygnalizacji wizualnej lub dźwiękowej informującego o zadziałaniu przekaźnika, tj. wyłączeniu silnika.
