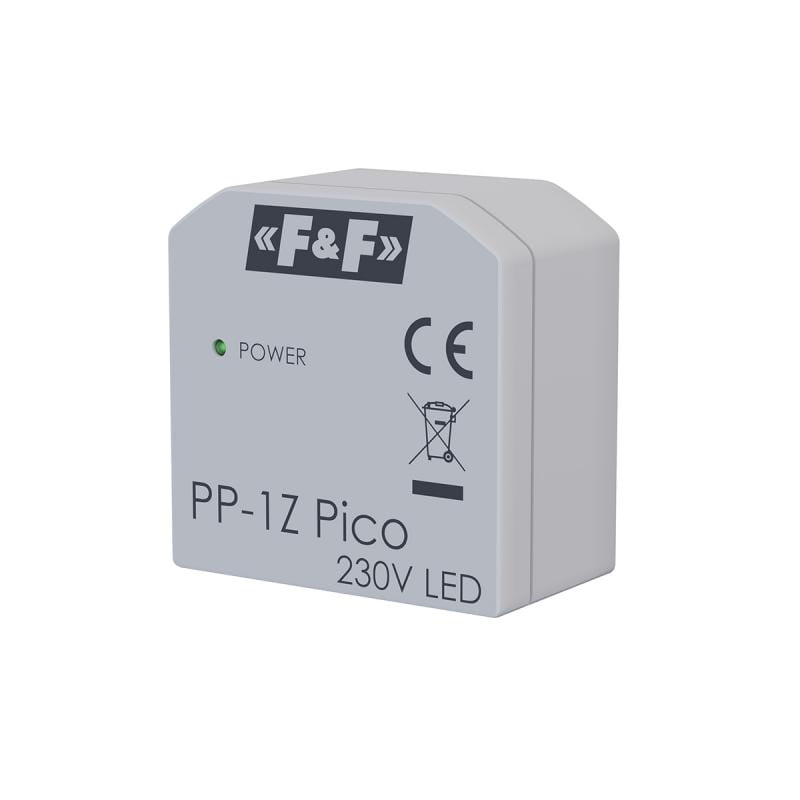

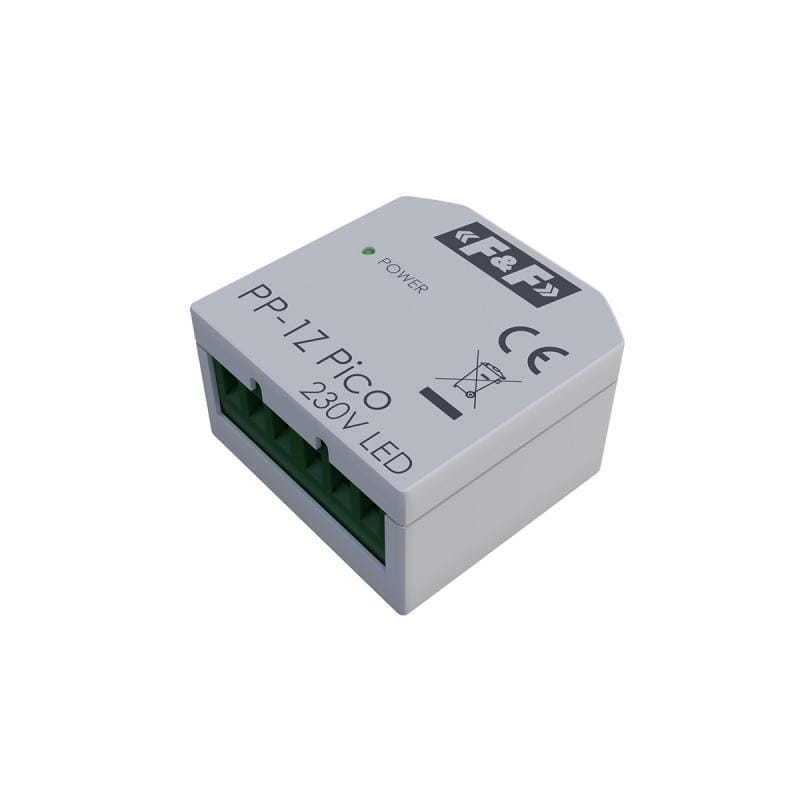

F&F PP-1Z-LED-PICO Miniaturowy przekaźnik elektromagnetyczny, 1Z 16A, montaż podtynkowy,U=100-265V AC,styk:1Z 16A (120A/20ms)
Dostępność:
0
Ocena:
0
0
Producent:
Kod produktu:
F&F-273823
Opis
- Producent: F&F
- Kod Producenta: PP-1Z-LED-Pico
- Kod EAN: 5902431676012
- Napięcie zasilania: 100÷265 V AC
- Maksymalny prąd obciążenia AC-1: 16 A (120 A/20 ms)
- Element wykonawczy: przekaźnik
- Konfiguracja styków: 1 × NO
- Separacja styku: TAK
- Trwałość łączeniowa mechaniczna: min. 5x10⁶ cykli
- Przyłącze: zaciski śrubowe 2,5 mm²
- Moment dokręcający: 0,4 Nm
- Pobór mocy: 0,15 W czuwanie /0,6 W praca
- Temperatura pracy: -25 ÷ 50 °C
- Wymiary: 35×36×19 mm
- Montaż: w puszce podtynkowej Ø60
- Stopień ochrony: IP20
Przekaźnik elektromagnetyczny w obudowie do bezpośredniego montażu w puszce podtynkowej Ø60.
Wersja z indeksem „LED” posiada styk przystosowany do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: lampy LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze, itp.
Działanie

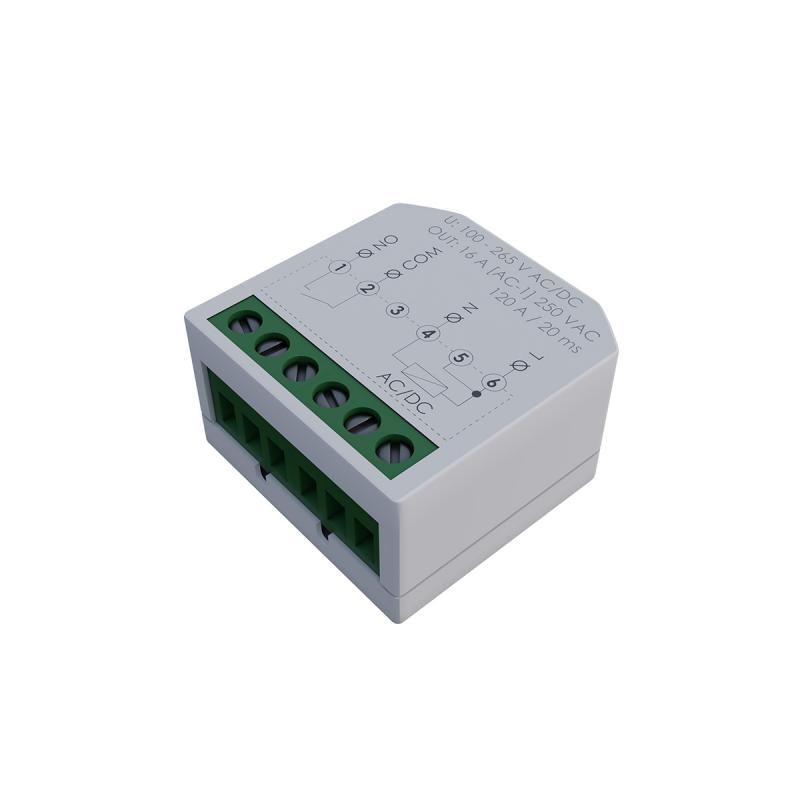

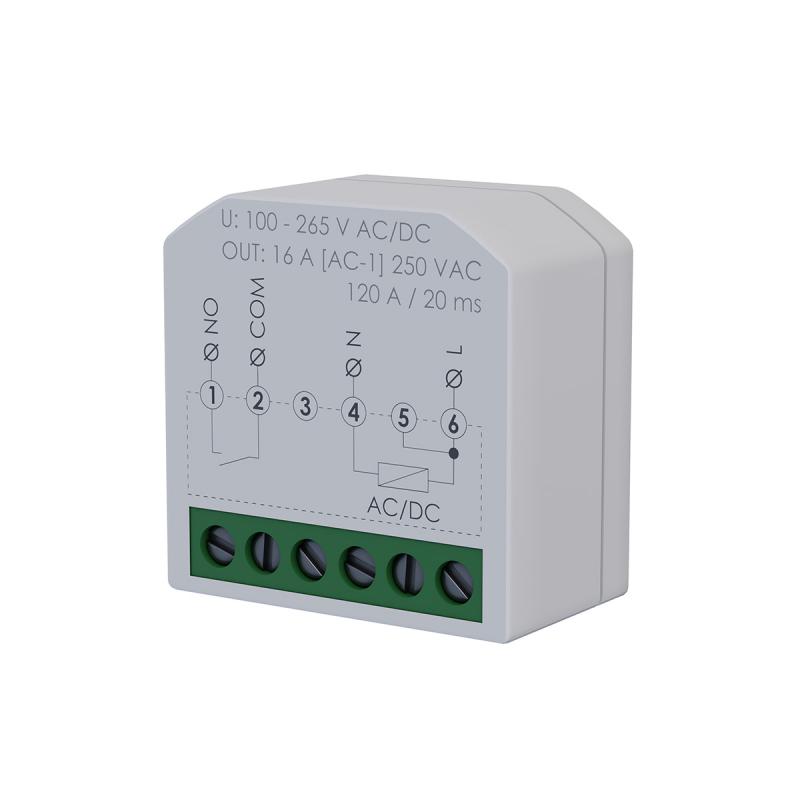

Podanie napięcia zasilania na styki 1-3 powoduje załączenie przekaźnika (zamknięcie styku pomiędzy zaciskami 5-6). Po zaniku napięcia zasilania styk zostaje otwarty.
Cewka przekaźnika zasilana jest napięciem 230 V, styk przekaźnika odseparowany galwanicznie od zasilania cewki przekaźnika.
Pliki do pobrania:
Dane techniczne
| Prąd znamionowy | 16 |
| Rodzaj napięcia | AC |
