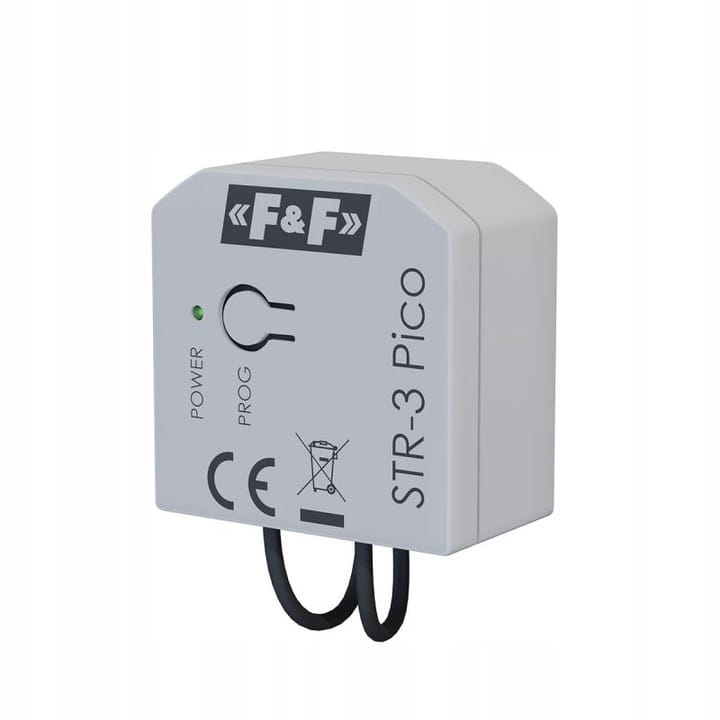

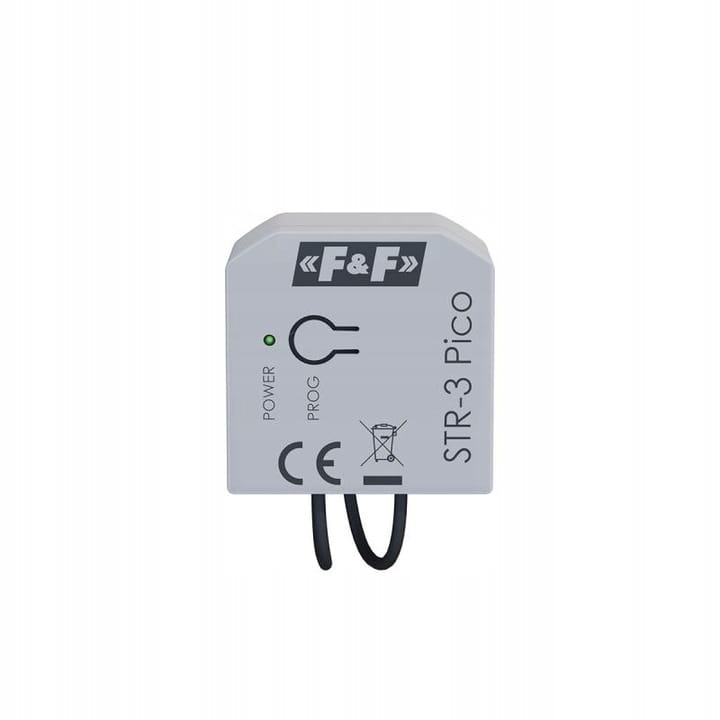

F&F STR-3-PICO Miniaturowy sterownik rolet do napędów 230 V AC

• Producent: F&F
• Kod Producenta: STR-3-Pico
• Kod EAN: 5902431675992
• Typ-funkcje: sterownik rolet, dopuszkowy
• Napięcie zasilania: 185÷265 V AC
• Sterowanie wyzwalane poziomem: N
• Sygnał sterujący: N
• Element wykonawczy: przekaźnik
• Obciążenie styku:AC-1 / AC-3: 3 A/1,5 A
• Przyłącze sterowania lokalnego: 2× DY 1 mm² / l: 10 mm

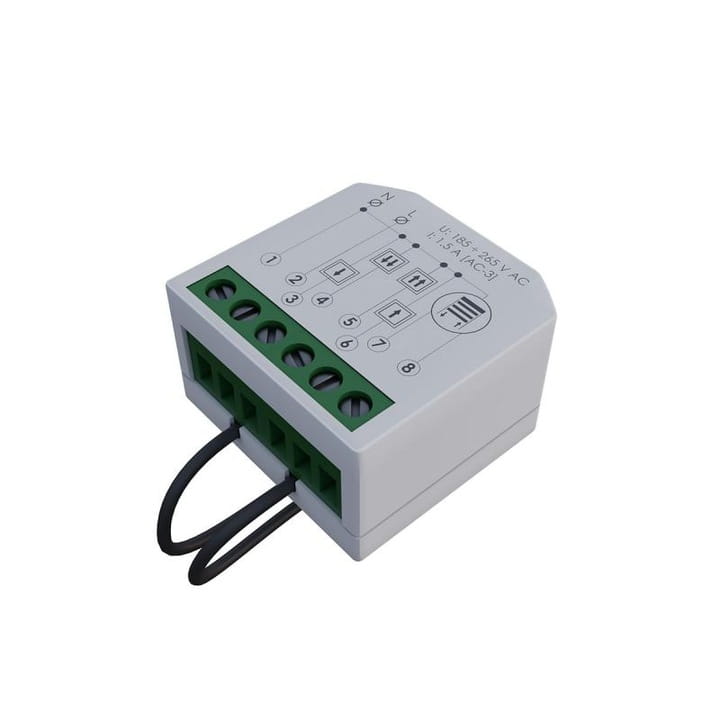

• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy czuwanie/praca 0,15 W/0,6 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 35×36×19 mm
• Montaż: w puszce podtynkowej Ø60
• Klasa ETIM: Sterownik żaluzjowy (EC000615)
• Konfiguracja elementów: Element podstawowy
• Zintegrowany wyłącznik czasowy: nie
• Z podłączeniem do czujnika jasności: nie
• Przystosowany do czujnika wiatru: tak
• Przystosowany do czujnika deszczu: tak
• Ze złączem do czujnika stłuczenia szyby: nie
• Z programem astronomicznym: nie
• Wejście modułów dodatkowych: tak
• Z funkcją pamięci: tak
• Generator losowy: tak
• Zabezpieczenie przed niepożądanym zamknięciem/zatrzaśnięciem: nie
• Sposób montażu: Montaż podtynkowy
• Materiał: Tworzywo sztuczne
• Gatunek materiału: Tworzywo termoplastyczne
• Bezhalogenowe: tak
• Wykończenie powierzchni: Matowy
• Przezroczysty: nie
• Stopień ochrony (IP): IP20
• Maksymalna moc łączeniowa: 320 W
• Napięcie znamionowe: 230 V
• Zakres częstotliwości: 50 - 50 Hz
• Sposób mocowania: Mocowanie śrubowe

Przeznaczenie:

Sterownik STR-3 Pico przeznaczony jest do sterowania rolet (góra/dół) lub innych obiektów (np. bramy), napędzanych silnikiem elektrycznym jednofazowym prądu przemiennego za pomocą włączników chwilowych (np. dzwonkowych).

Działanie:

Sterownik może pracować jako urządzenie samodzielne (przeznaczone do otwierania/zamykania jednej rolety), jak również możliwe jest łączenie sterowników w grupy, umożliwiające

centralne sterowanie wieloma roletami. Zasilanie sterownika sygnalizowane jest świeceniem LED zielonej. Załączenie silnika rolety następuje poprzez chwilowe podanie sygnału N na jedno z wejść sterujących. Silnik załączany jest na zaprogramowany przez użytkownika czas, pozwalający na pełne podniesienie lub opuszczenie rolety.

Istnieje możliwość zatrzymania uruchomionej rolety na wybranym przez użytkownika poziomie (niepełne otwarcie lub zamknięcie rolety).

Sterowanie:

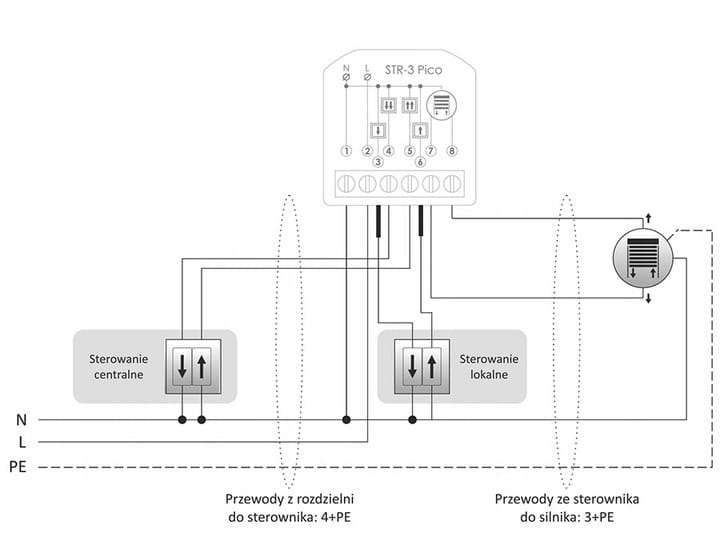

Wejścia sterujące sterownika podzielone są na dwie grupy: sterowanie lokalne i sterowanie centralne.

Sterowanie lokalne:

W zależności od sposobu podłączenia sterownik może pracować w trybie jednego lub dwóch przycisków lokalnych.

Jeden przycisk lokalny:

Wejście sterowania lokalnego Dół podłączone jest na stałe do linii N. Do wejścia sterowania lokalnego Góra podłączony jest przycisk który przemiennie załącza roletę do pracy w jedną lub drugą stronę. Krótkie naciśnięcie przycisku (<0,5 s) załącza roletę na zaprogramowany czas. Jeżeli w momencie naciśnięcia przycisku roleta jest już w ruchu, to nastąpi jej zatrzymanie. Długie naciśnięcie przycisku (>0,5 s) załącza roletę powoduje załączenie rolety na czas, gdy przycisk jest naciśnięty. Każde kolejne naciśnięcie przycisku uruchomi roletę w kierunku przeciwnym do poprzedniego.

Dwa przyciski lokalne:

Każdy kierunek ruchu ma własny przycisk lokalny. Krótkie naciśnięcie (<0,5 s) powoduje załączenie rolety na ruch w zadanym kierunku przez zaprogramowany okres czasu. Jeżeli w momencie naciśnięcia przycisku roleta jest już w ruchu, to nastąpi jej zatrzymanie. Długie naciśnięcie przycisku (>0,5 s) powoduje załączenie rolety na ruch w zadanym kierunku przez cały czas, gdy przycisk jest naciśnięty (funkcja umożliwia np. regulację nachylenia lamelek).

UWAGA

Pamięć kierunku obowiązuje zarówno dla sterowania lokalnego jak i centralnego. Np. jeżeli sterownik wykona rozkaz Centralny-Góra, to kolejne naciśnięcie przycisku lokalnego uruchomi roletę do pracy w dół.

Pamięć kierunku nie zostaje zachowana po zaniku zasilania.

Sterowanie centralne

Sterownik współpracuje zawsze z dwoma wejściami sterowania centralnego. Sterowanie centralne umożliwia załączenie rolet na ruch tylko w wybranym kierunku. Zatrzymanie rolety nastąpi dopiero po upływie zaprogramowanego czasu, lub po naciśnięciu dowolnego przycisku sterowania lokalnego. Jeżeli w trakcie wykonywania rozkazu sterowania centralnego zostanie wydany rozkaz centralny z przeciwnym kierunkiem, to najpierw nastąpi zatrzymanie rolety, a następnie po przerwie 1,5 s silnik uruchomiony zostanie do pracy w przeciwnym kierunku. Czas załączenia rolety w sterowaniu centralnym może zostać losowo opóźniony (maksymalnie o 1 s) – służy to zminimalizowaniu udaru prądowego w sieci w przypadku jednoczesnego uruchomienia wielu sterowników.

UWAGA

Przycisk Centralny-Dół pełni dodatkową funkcję umożliwiającą zamknięcie i zablokowanie rolety w pozycji zamkniętej. Jeżeli przycisk Centralny-Dół zostanie naciśnięty i pozostawiony w pozycji ON , to sterownik zamknie roletę i nie pozwoli na jej otwarcie, aż do momentu zwolnienia przycisku Centralny-Dół (obsługa pozostałych wejść będzie wtedy zablokowana). Funkcja ta umożliwia zablokowanie rolet w przypadku, np.: uzbrojenia alarmu, wykrycia opadów deszczu (po zastosowaniu dodatkowego czujnika deszczu STR-R) lub zbyt silnego wiatru (po zastosowaniu dodatkowego czujnika wiatru STR-W).
