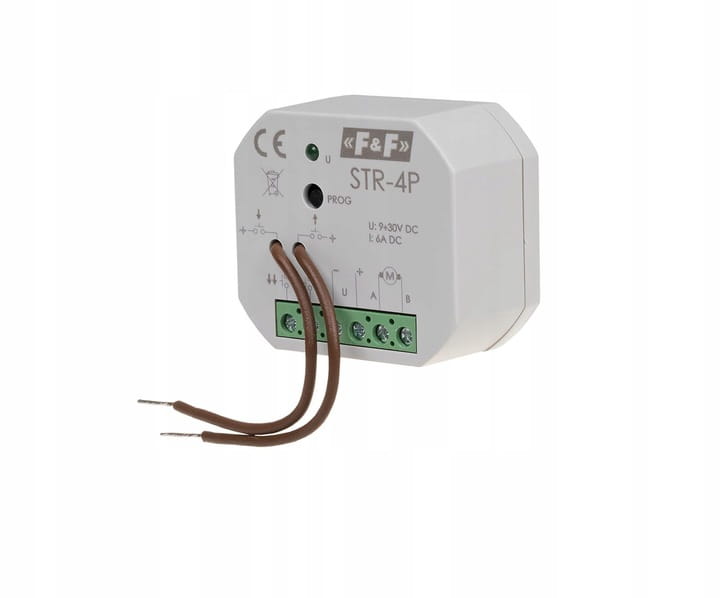

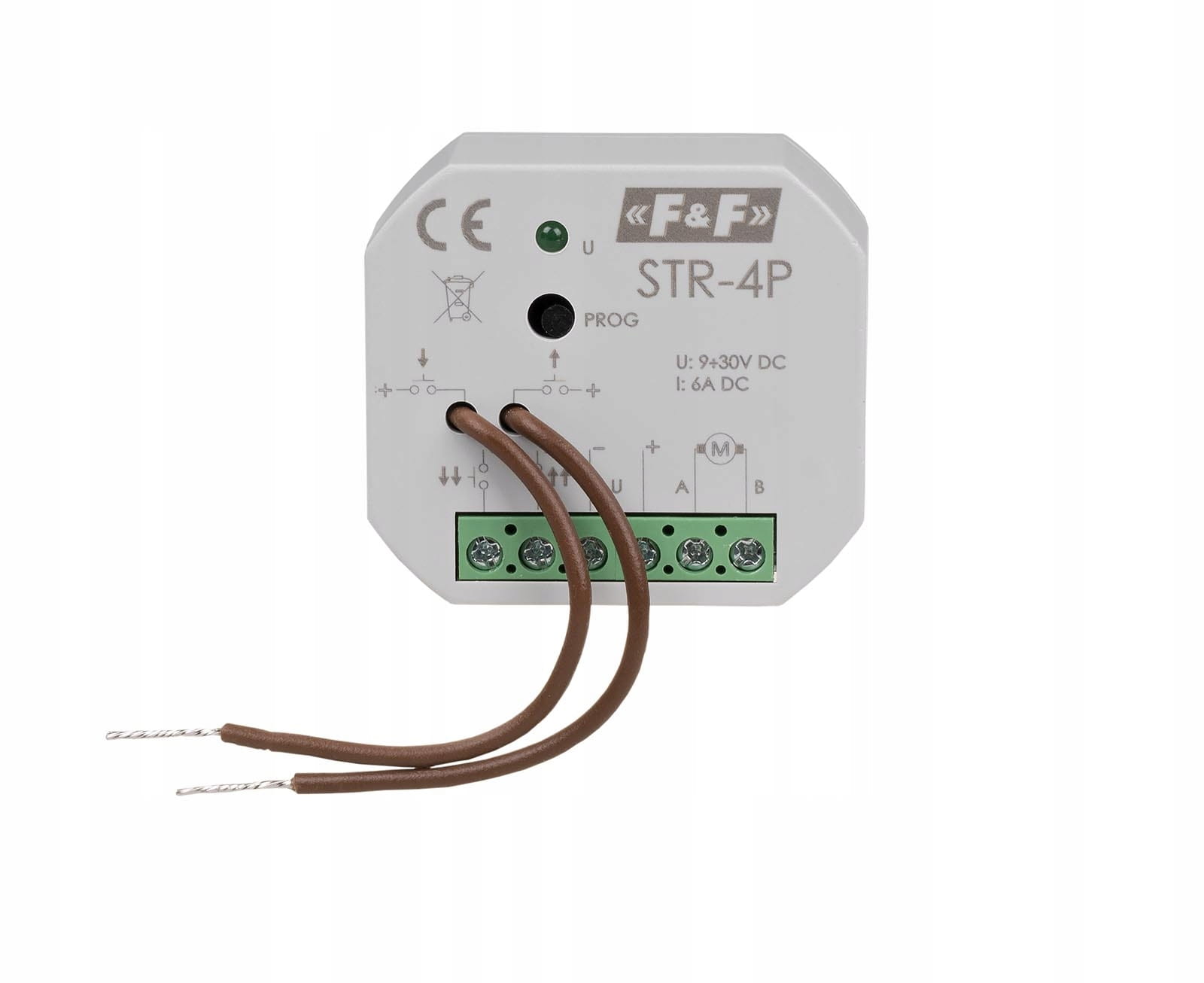

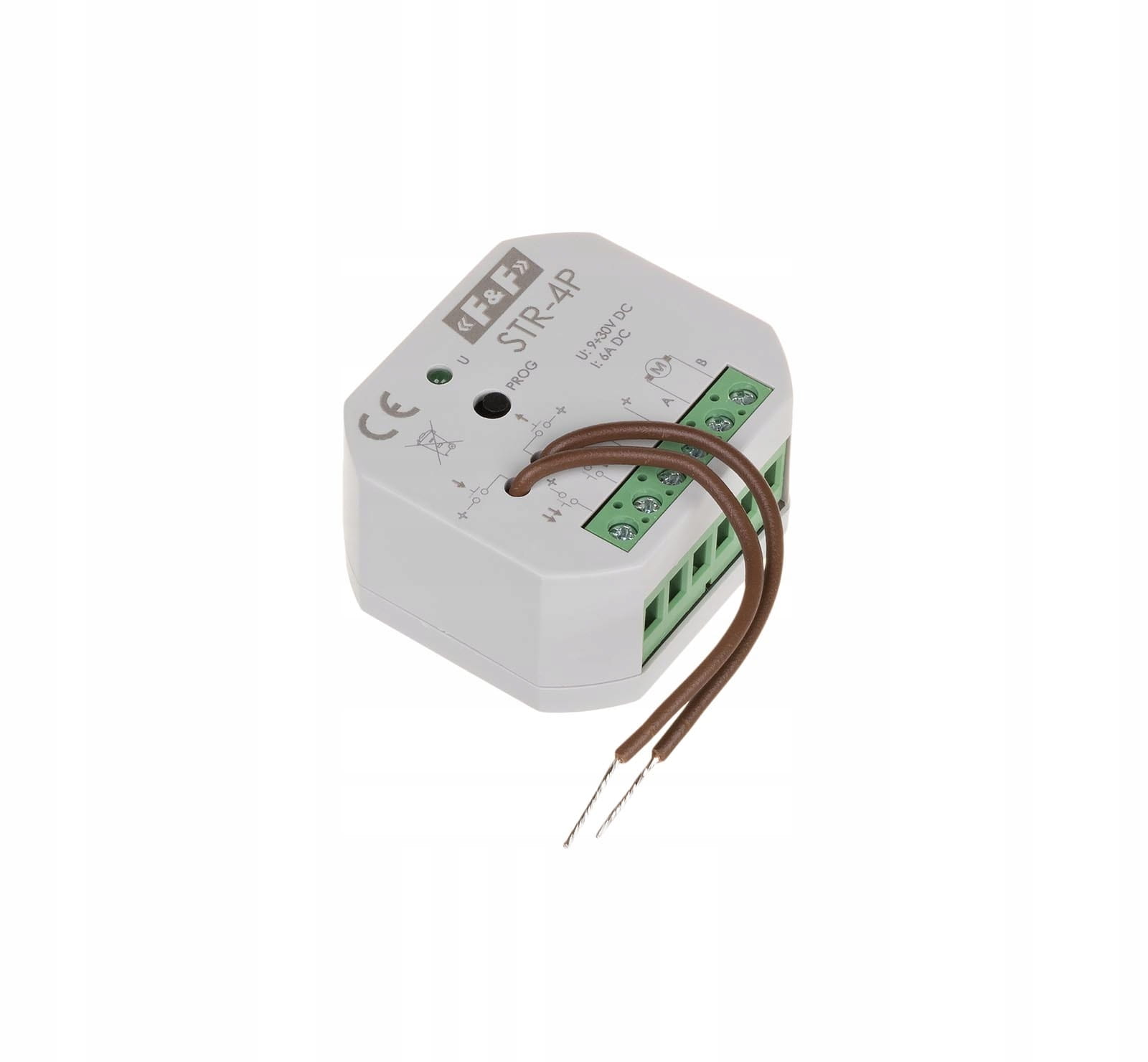

F&F STR-4P Sterownik rolet do silników DC 10÷27V DC dopuszkowy

• Producent: F&F
• Kod producenta: STR-4P
• Kod EAN: 5908312597988
• Typ-funkcje: Sterownik rolet do napędów 12/24 V dopuszkowy
• Napięcie zasilania: 10÷27 V DC
• Sterowanie: wyzwalane poziomem 10÷27 V DC
• Typ silnika: 24 V DC
• Sterowanie centralne: dwuprzyciskowe
• Sterowanie lokalne: jedno lub dwuprzyciskowe
• Sygnał sterujący: +
• Czas załączenia - programowany: od 1 s do 15 min.
• Element wykonawczy: przekaźnik
• Obciążenie styku: 6 A / 24 V
• Przyłącze sterowania lokalnego: 2× DY 1 mm² / l: 10 mm
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy czuwanie/praca: 0,15 W/0,6 W
• Temperatura pracy: -15 ÷ 50°C
• Wymiary: Ø54 (48×43 mm), wysokość: 25 mm
• Montaż: w puszce podtynkowej Ø60
• Klasa ETIM: Sterownik żaluzjowy (EC000615)
• Konfiguracja elementów: Element podstawowy
• Zintegrowany wyłącznik czasowy: nie
• Z podłączeniem do czujnika jasności: nie
• Przystosowany do czujnika wiatru: tak
• Przystosowany do czujnika deszczu: tak
• Ze złączem do czujnika stłuczenia szyby: nie
• Z programem astronomicznym: nie
• Wejście modułów dodatkowych: tak
• Z funkcją pamięci: tak
• Generator losowy: tak
• Zabezpieczenie przed niepożądanym zamknięciem/zatrzaśnięciem: nie
• Sposób montażu: Montaż podtynkowy
• Materiał: Tworzywo sztuczne
• Gatunek materiału: Tworzywo termoplastyczne
• Bezhalogenowe: tak
• Wykończenie powierzchni: Matowy
• Przezroczysty: nie
• Stopień ochrony (IP): IP20
• Maksymalna moc łączeniowa: 320 W
• Napięcie znamionowe: 24 V
• Sposób mocowania: Mocowanie śrubowe

Sterownik dopuszkowy do rolet zewnętrznych STR-4P przeznaczony jest do sterowania roletami z silnikiem elektrycznym prądu stałego o  napięciu 12V lub 24V za pomocą włączników chwilowych (np. dzwonkowych). Steruje także żaluzjami. Poza ruchem "góra-dół" pozwala regulować układ lamelek.

Jak działa dopuszkowy sterownik rolet STR-4P?Sterownik do rolet zewnętrznych i żaluzji może pracować jako urządzenie samodzielne przeznaczone do zasłaniania lub odsłaniania jednej rolety. Możliwe jest łączenie sterowników w grupy i  sterowanie wieloma roletami. Zasilanie sterownika sygnalizuje zielona dioda LED. Załączenie silnika rolety następuje poprzez chwilowe podanie sygnału N na jedno z wejść sterujących. Silnik załączany jest na zaprogramowany przez użytkownika czas, pozwalający na pełne podniesienie lub opuszczenie rolety. Istnieje możliwość zatrzymania uruchomionej rolety na wybranym przez użytkownika poziomie (niepełne zasłonięcie lub odsłonięcie rolety).

Sterowanie roletami: Wejścia sterownika do rolet zewnętrznych podzielone są na dwie grupy: sterowanie lokalne i sterowanie centralne.

Sterowanie lokalne rolet: W zależności od sposobu podłączenia sterownik może pracować w trybie jednego lub dwóch przycisków lokalnych.

DWA PRZYCISKI LOKALNEKażdy kierunek ruchu ma własny przycisk lokalny. Krótkie naciśnięcie (<0.5 s) powoduje załączenie rolety na ruch w zadanym kierunku przez zaprogramowany okres czasu. Jeżeli w momencie naciśnięcia przycisku roleta jest już w ruchu to nastąpi jej zatrzymanie. Długie naciśnięcie przycisku (>0.5 s) powoduje załączenie rolety na ruch w zadanym kierunku przez cały czas gdy przycisk jest naciśnięty (funkcja umożliwia np. regulację nachylenia lamelek).JEDEN PRZYCISK LOKALNYWejście sterowania lokalnego Dół podłączone jest na stałe do linii N. Do wejścia sterowania lokalnego Góra podłączony jest przycisk który przemiennie załącza roletę do pracy w jedną lub drugą stronę. Krótkie naciśnięcie przycisku (<0.5 s) załącza roletę na zaprogramowany czas. Jeżeli w momencie naciśnięcia przycisku roleta jest już w ruchu to nastąpi jej zatrzymanie. Długie naciśnięcie przycisku (>0.5 s) powoduje załączenie rolety na czas, gdy przycisk jest naciśnięty.Każde kolejne naciśnięcie przycisku uruchomi roletę w kierunku przeciwnym do poprzedniego.

Sterowanie centralne rolet: Sterownik współpracuje zawsze z dwoma wejściami sterowania centralnego.

Sterowanie centralne umożliwia załączenie rolet na ruch tylko w wybranym kierunku. Zatrzymanie rolety nastąpi dopiero po upływie zaprogramowanego czasu, lub po naciśnięciu dowolnego przycisku sterowania lokalnego.Jeżeli w trakcie wykonywania rozkazu sterowania centralnego zostanie wydany rozkaz centralny z przeciwnym kierunkiem, to najpierw nastąpi zatrzymanie rolety a następnie po przerwie 1.5 s silnik uruchomiony zostanie do pracy w przeciwnym kierunku.Czas załączenia rolety w sterowaniu centralnym może zostać losowo opóźniony (maksymalnie o 1 s) – służy to zminimalizowaniu udaru prądowego w sieci w przypadku jednoczesnego uruchomienia wielu sterowników.

Przycisk Centralny – Dół pełni dodatkową funkcję umożliwiającą zamknięcie i zablokowanie rolety w pozycji zamkniętej. Jeżeli przycisk Centralny Dół zostanie naciśnięty i pozostawiony w pozycji ON to sterownik zamknie roletę i nie pozwoli na jej otwarcie aż do momentu zwolnienia przycisku Centralny – Dół (obsługa pozostałych wejść będzie wtedy zablokowana). Funkcja ta umożliwia zablokowanie rolet w przypadku, np.: uzbrojenia alarmu, wykrycia opadów deszczu (po zastosowaniu dodatkowego czujnika deszczu STR-R)  lub zbyt silnego wiatru (po zastosowaniu dodatkowego czujnika wiatru STR-W). Funkcje dopuszkowego sterownika rolet STR-4P

- sterowanie lokalne i centralne- uniwersalne sterowanie jedno- lub dwuprzyciskowe- obsługa napędów 12/24V DC- funkcja blokady   trwały sygnał na wejściu Centralny Dół uniemożliwia sterowanie wszystkimi przyciskami do momentu zdjęcia sygnału- współpraca z zewnętrznymi czujnikami deszczu i wiatru oraz z centralami alarmowymi- pamięć kierunku  dla sterowania lokalnego i centralnego. Jeżeli sterownik wykona rozkaz Centralny – góra, to kolejne naciśnięcie przycisku lokalnego uruchomi roletę w dół- asynchroniczny start   czas załączenia rolety w sterowaniu centralnym jest losowo opóźniany (maksymalnie o 1s) w celu zminimalizowania udaru prądowego w sieci w przypadku jednoczesnego uruchomienia wielu napędów- niski pobór mocy w stanie czuwania (<0,15W)- szeroki zakres napięcia zasilania 10÷27V DC
