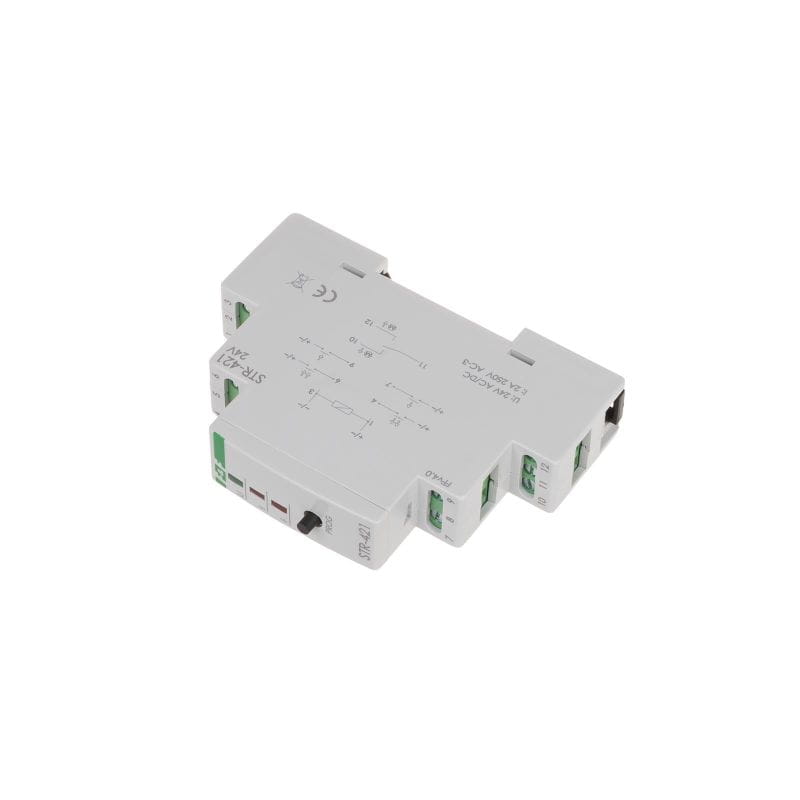

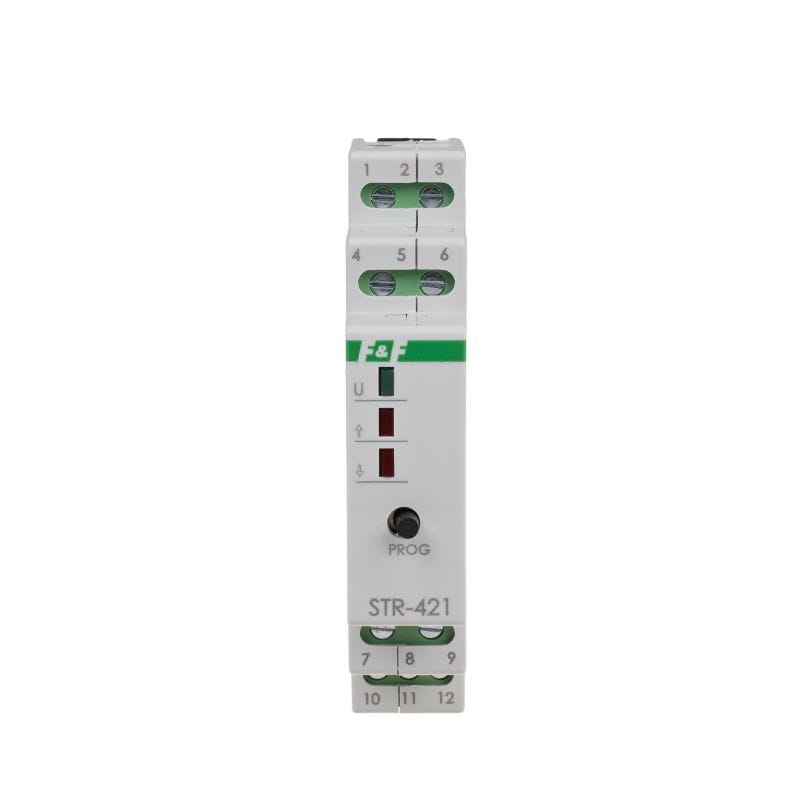

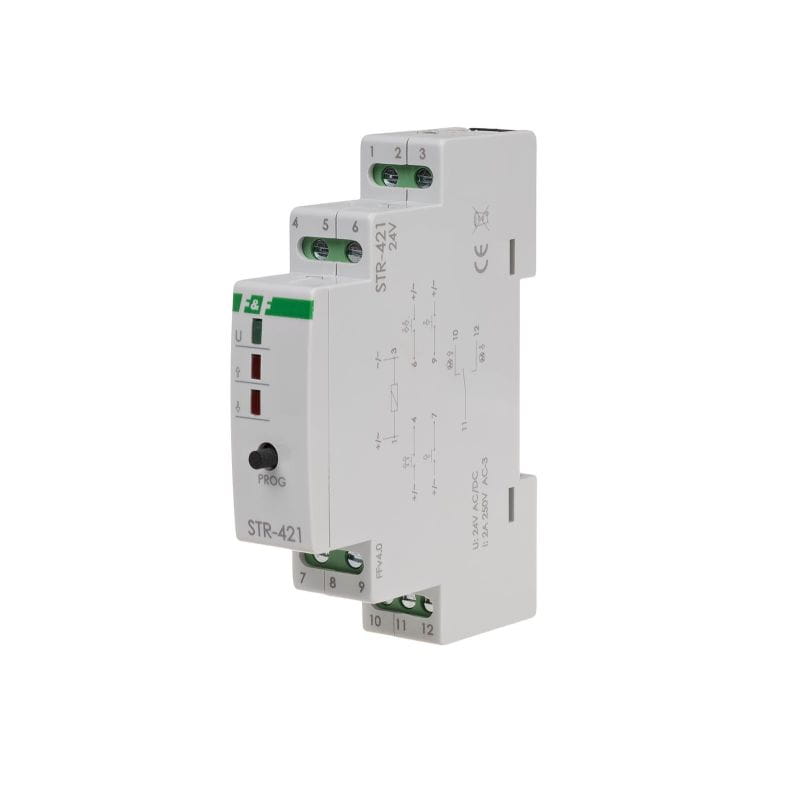

F&F STR-421-24V Sterownik roletowy, dwuprzyciskowy STR-421 24V napięcie 24V AC/DC

• Producent: F&F
• Kod EAN: 5908312591450
• Symbol: STR-421-24V
• Napięcie zasilania: 24 V AC/DC
• Typ silnika: 230 V AC
• Sterowanie centralne: dwuprzyciskowe
• Sterowanie lokalne: dwuprzyciskowe
• Sygnał sterujący: L lub N
• Maksymalny prąd impulsu sterującego: 1 mA
• Maksymalny prąd obciążenia AC-3: 1,5 A
• Czas załączenia – programowany: 0 sek ÷ 10 min.
• Element wykonawczy: przekaźnik
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 1 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Zasilanie sterownika rolet sygnalizowane jest świeceniem LED zielonej U. Załączenie silnika rolety następuje poprzez chwilowe podanie napięcia (L lub N) na jedno z wejść sterujących. Silnik załączany jest na zaprogramowany wcześniej przez użytkownika czas, pozwalający na pełne podniesienie lub opuszczenie rolety. Praca silnika oraz kierunek  ruchu rolety sygnalizowane jest świeceniem odpowiedniej LED czerwonej  lub . Istnieje możliwość zatrzymania uruchomionej rolety na wybranym przez użytkownika poziomie (niepełne otwarcie lub zamknięcie rolety).

Wejścia sterujące sterownika

Sterowanie lokalne - grupa przycisków podłączona do zacisków 7 i 9 sterująca  jedną roletą.

- w górę  (otwarcie);   - w dół  (zamknięcie)

Naciśnięcie przycisku lokalnego powoduje załączenie rolety na ruch w zadanym kierunku. Jeżeli roleta znajduje się już w ruchu, to naciśnięcie przycisku sterowania lokalnego spowoduje zatrzymanie rolety.

Sterowanie centralne -  wspólna dla wielu sterowników (minimum dwa) grupa przycisków podłączona do zacisków 4 i 6 sterująca wszystkimi roletami będącymi w układzie sterowania centralnego.

 - wszystkie w górę;     - wszystkie w dół

Naciśnięcie przycisku sterowania centralnego powoduje załączenie rolet na ruch w zadanym kierunku. Jeżeli jedna z rolet wykonuje już ruch w tym samym kierunku, to  będzie on dalej kontynuowany. W przypadku gdy wykonuje ruch w kierunku przeciwnym, to roleta najpierw zostanie zatrzymana, a następnie załączona w kierunku wynikającym z rozkazu podanego na wejście centralne.

UWAGA!

Sterowanie centralne umożliwia tylko załączenie rolet na ruch w wybranym kierunku. Zatrzymanie rolety nastąpi dopiero po upływie zaprogramowanego czasu, lub po naciśnięciu dowolnego przycisku sterowania lokalnego.
