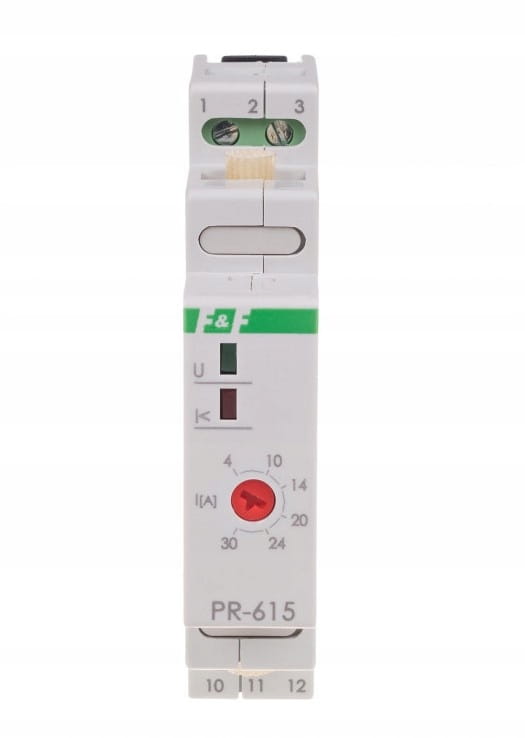

F&F PR-615 Przekaźnik priorytetowy, montaż na szynie DIN, 230V U=4÷30A styk: 1NO/NC


Dostępność: 19

Wysyłka w: 24 godziny

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena: 126,70 zł 126.70

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: F&F-054894

Opis

Producent: F&F
Kod EAN: 5908312596301
Kod producenta: PR-615
Typ: Z kanałem przelotowym *
Napięcie zasilania: 230 V AC
Element wykonawczy: Przekaźnik
Konfiguracja styków: 1 × NO/NC
Separacja styku: Tak
Maksymalny prąd odbiorników nie priorytetowych: 16 A lub większy z zastosowaniem stycznika
Maksymalny prąd odbiorników priorytetowych: Ograniczony przekrojem przewodu przewlekanego (maks. Ø: 4 mm)
Prąd przełączenia: 4÷30 A
Opóźnienie przełączenia: 0,1 s
Opóźnienie powrotu: 0,1 s
Histereza powrotu zasilania: 10%
Średnica otworu przelotowego: 4 mm
Przyłącze: Zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Pobór mocy: 0,4 W
Temperatura pracy: -25 ÷ 50 °C
Wymiary: 1 moduł (18 mm)
Montaż: Na szynie 35 mm
Stopień ochrony: IP20

Zastosowanie: Gdy w obwód prądowy podłączone są minimum dwa odbiorniki dużej mocy mogące pracować niezależnie, a ich jednoczesna praca spowodowałaby zadziałanie zabezpieczeń prądowych. Przekaźnik znajduje zastosowanie w układach, w których obwody priorytetowe mają obciążalność większą niż 16 A. Urządzenie posiada kanał przelotowy pod przewód prądowy odbiornika (max Ø= 4 mm), który jest galwanicznie odseparowany od układu pomiarowego przekaźnika.

Potencjometrem nastawiana jest wartość poboru prądu w obwodzie priorytetowym, powyżej której przekaźnik odłącza obwód nie priorytetowy. Spadek poboru prądu w obwodzie priorytetowym poniżej nastawionej wartości progowej spowoduje automatyczne załączenie obwodu nie priorytetowego. W przypadku kiedy załączony jest już odb. priorytetowy przekaźnik uniemożliwi załączenie odb. nie priorytetowego.
