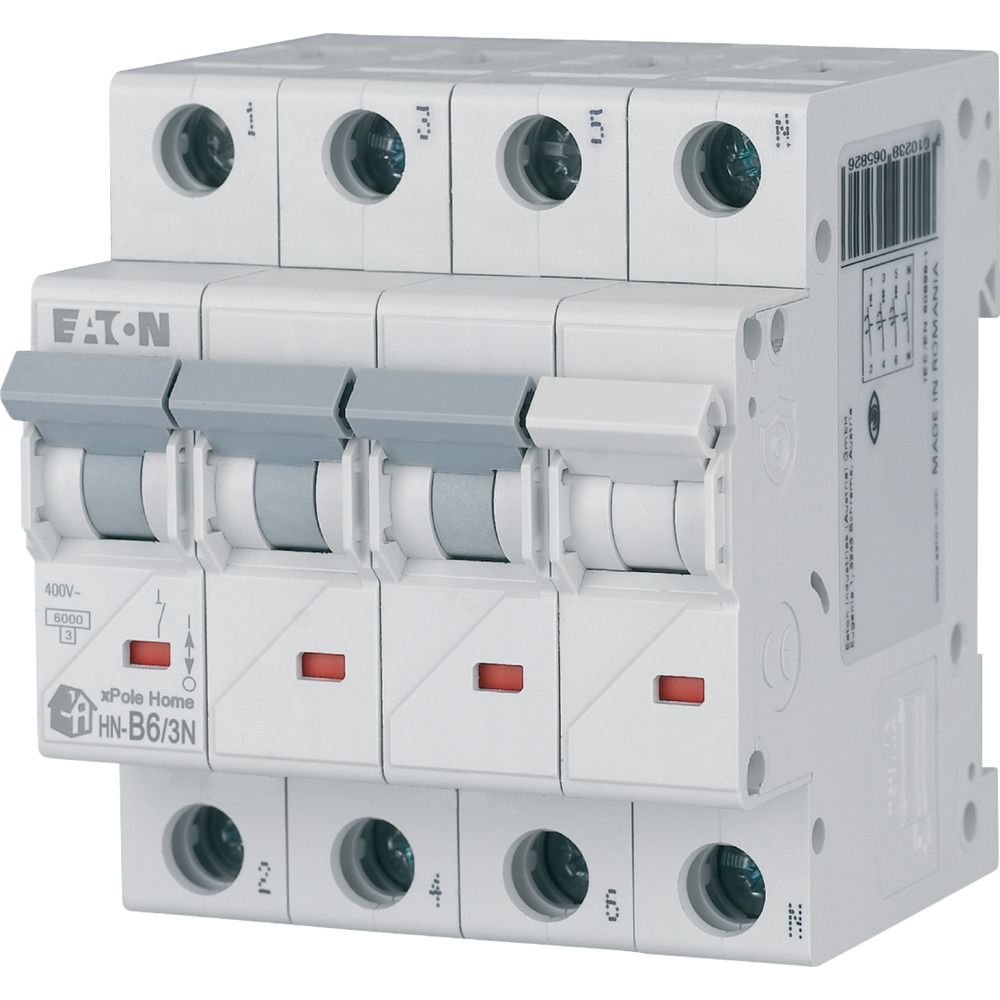

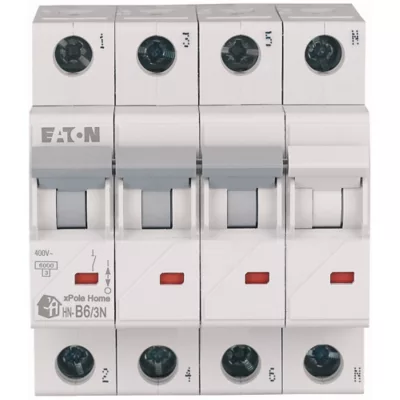

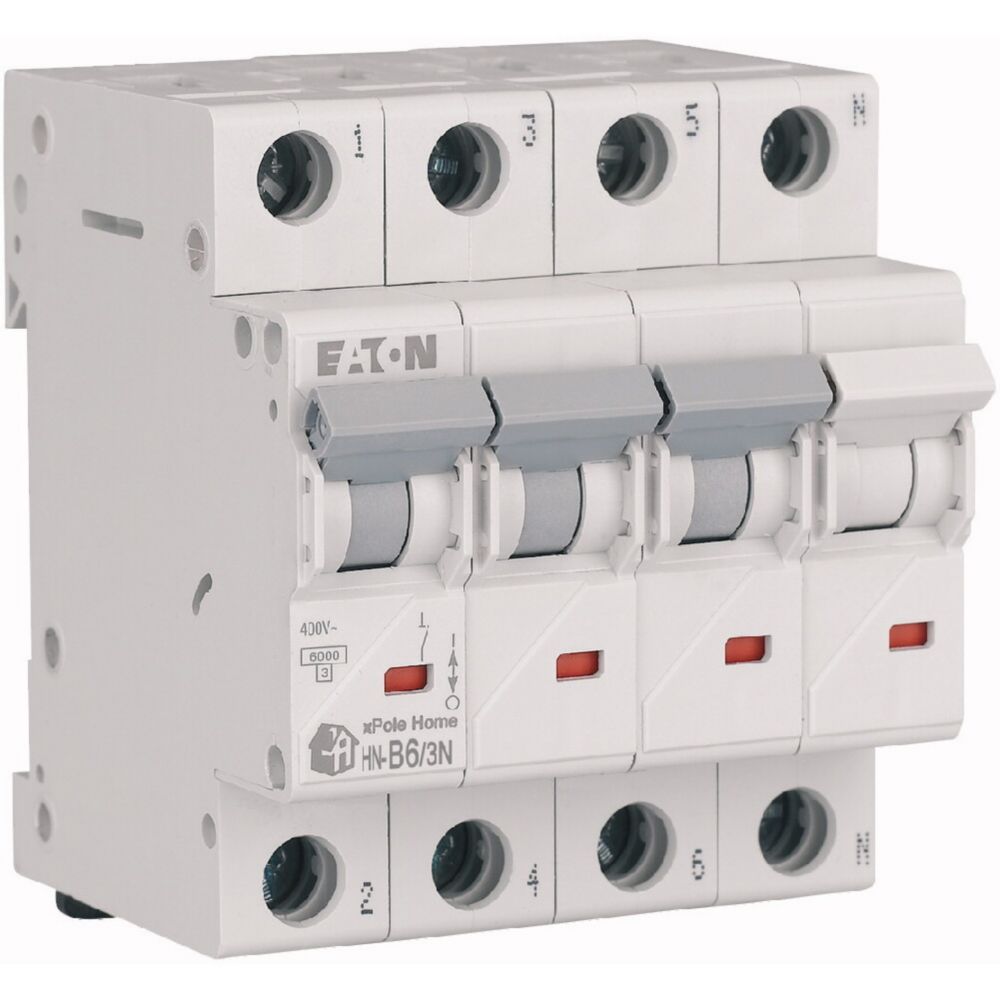

HN-B6/3N WYŁĄCZNIK NADPRĄDOWY 6A, CHAR. B, 3+N, 6 kA – SERIA HN

HN-B6/3N to wyłącznik nadprądowy z serii HN / xPole Home, przeznaczony do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć.

Aparat posiada układ 3 biegunów chronionych + tor neutralny N, przy czym biegun neutralny jest rozłączany jednocześnie z pozostałymi torami. Charakterystyka wyzwalania B sprawia, że wyłącznik dobrze nadaje się do typowych instalacji mieszkaniowych i komercyjnych.

Znamionowy prąd urządzenia wynosi 6 A, a znamionowa zwarciowa zdolność łączeniowa 6 kA.

NAJWAŻNIEJSZE CECHY

✅ Prąd znamionowy 6 A

✅ Charakterystyka wyzwalania B

✅ Układ 3+N – 3 bieguny chronione + jednocześnie rozłączany przewód neutralny

✅ Zdolność zwarciowa 6 kA

✅ Do instalacji mieszkaniowych i komercyjnych

✅ Napięcie znamionowe 230 V AC

✅ Napięcie izolacji Ui: 440 V

✅ Udarowe napięcie wytrzymywane Uimp: 4 kV

✅ Klasa ograniczenia energii 3

✅ Możliwość rozbudowy o wyposażenie dodatkowe

✅ Szerokość 4 modułów

ZASTOSOWANIE

Wyłącznik HN-B6/3N przeznaczony jest do ochrony obwodów elektrycznych w:

• instalacjach mieszkaniowych,

• budynkach biurowych,

• lokalach użytkowych,

• instalacjach komercyjnych,

• rozdzielnicach elektrycznych,

• obwodach oświetleniowych,

• obwodach sterowania,

• innych instalacjach wymagających ochrony nadprądowej o charakterystyce B.

CHARAKTERYSTYKA B

Charakterystyka wyzwalania B przeznaczona jest przede wszystkim do obwodów o stosunkowo niewielkich prądach rozruchowych.

Dobrze sprawdza się m.in. w standardowych obwodach odbiorczych i oświetleniowych stosowanych w budownictwie mieszkaniowym i komercyjnym.

UKŁAD 3+N

Wyłącznik posiada:

• 4 bieguny łącznie

• 3 bieguny chronione

• 1 biegun neutralny N rozłączany jednocześnie

Takie rozwiązanie umożliwia jednoczesne odłączenie przewodów fazowych i neutralnego w chronionym obwodzie.

ZDOLNOŚĆ ŁĄCZENIOWA 6 kA

Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 wynosi:

• 6 kA przy 230 V

• 6 kA przy 400 V

Pozwala to stosować aparat w typowych rozdzielnicach budynkowych i instalacjach komercyjnych, zgodnie z wymaganiami danego układu.

DANE TECHNICZNE

• Model: HN-B6/3N

• Seria: HN / xPole Home

• Typ: wyłącznik nadprądowy MCB

• Charakterystyka wyzwalania: B

• Prąd znamionowy: 6 A

• Liczba biegunów całkowita: 4

• Liczba biegunów chronionych: 3

• Jednocześnie rozłączany biegun N: tak

• Napięcie znamionowe: 230 V

• Rodzaj napięcia: AC

• Napięcie znamionowe izolacji Ui: 440 V

• Znamionowe napięcie udarowe Uimp: 4 kV

• Zdolność zwarciowa Icn przy 230 V: 6 kA

• Zdolność zwarciowa Icn przy 400 V: 6 kA

• Klasa ograniczenia energii: 3

• Kategoria przepięcia: 3

• Stopień zanieczyszczenia: 3

• Stopień ochrony: IP20

• Zakres częstotliwości: 50–60 Hz

• Temperatura pracy: -25°C do +75°C

• Straty mocy: 5,7 W

• Możliwość dodatkowego wyposażenia: tak

• Wykonanie przeciwwybuchowe: nie

WYMIARY I PRZYŁĄCZENIE

• Szerokość: 4 moduły

• Głębokość wbudowania: 44 mm

• Przekrój przewodu jednodrutowego: 1–25 mm²

• Przekrój przewodu wielożyłowego: 1–25 mm²

HN-B6/3N – OCHRONA OBWODÓW 3+N

HN-B6/3N to kompaktowy wyłącznik nadprądowy do ochrony obwodów trójfazowych z przewodem neutralnym. Charakterystyka B, prąd znamionowy 6 A, zdolność zwarciowa 6 kA oraz jednoczesne rozłączanie toru N sprawiają, że aparat dobrze sprawdza się w rozdzielnicach mieszkaniowych i komercyjnych.
