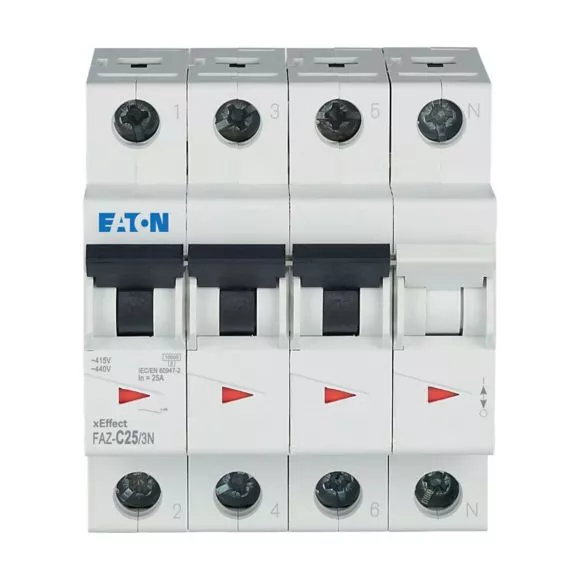

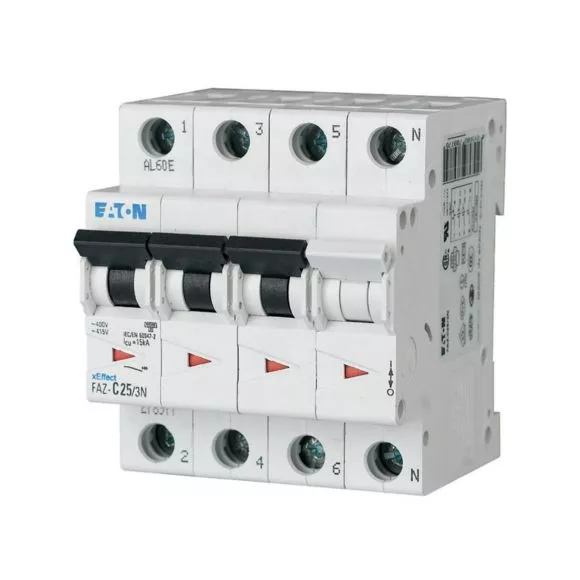

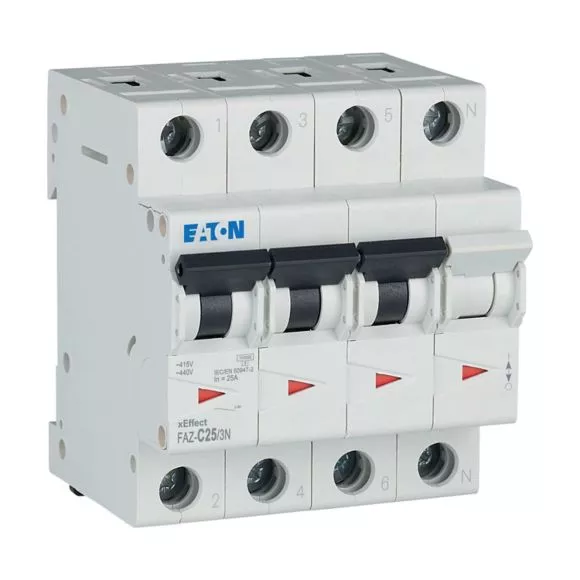

Wyłącznik nadprądowy Eaton 278977 to czterobiegunowe urządzenie zabezpieczające instalacje elektryczne przed skutkami przeciążeń i zwarć. Przeznaczony jest do instalacji trójfazowych, w których wymagane jest zabezpieczenie trzech biegunów oraz jednoczesne rozłączanie przewodu neutralnego N.

Charakterystyka wyzwalania C i prąd znamionowy 25 A sprawiają, że wyłącznik może być stosowany w wielu typowych obwodach zasilających urządzenia elektryczne. Zdolność zwarciowa do 10 kA zgodnie z EN 60898 zapewnia odpowiedni poziom ochrony w instalacjach dobranych do parametrów urządzenia.

Najważniejsze cechy produktu

• Producent: Eaton
• Numer katalogowy: 278977
• Rodzaj urządzenia: wyłącznik nadprądowy
• Liczba biegunów: 4 (3P+N)
• Liczba biegunów chronionych: 3
• Prąd znamionowy: 25 A
• Charakterystyka wyzwalania: C
• Napięcie znamionowe: 400 V AC
• Znamionowa zdolność zwarciowa Icn: 10 kA
• Zdolność zwarciowa Icu według IEC 60947-2: 15 kA
• Szerokość: 4 moduły
• Stopień ochrony: IP20
• Głębokość wbudowania: 70,5 mm
• Możliwość dodatkowego wyposażenia: tak

Dane techniczne

• Napięcie znamionowe izolacji Ui: 440 V
• Znamionowe napięcie udarowe Uimp: 4 kV
• Klasa ograniczenia energii: 3
• Kategoria przepięcia: III
• Stopień zanieczyszczenia: 2
• Zakres częstotliwości: 50–60 Hz
• Straty mocy: 9,1 W
• Temperatura pracy: od -25°C do +75°C
• Przekrój przewodu jednodrutowego: 1–25 mm²
• Przekrój przewodu wielożyłowego: 1–25 mm²
• Jednocześnie rozłączany biegun neutralny N: tak
• Montaż podtynkowy: nie
• Wykonanie przeciwwybuchowe: nie
• Klasa ETIM: EC000042

Zastosowanie

Wyłącznik Eaton 278977 znajduje zastosowanie w rozdzielnicach elektrycznych budynków mieszkalnych, komercyjnych i przemysłowych. Służy do zabezpieczania obwodów trójfazowych oraz instalacji z przewodem neutralnym, zgodnie z wymaganiami projektu elektrycznego.
