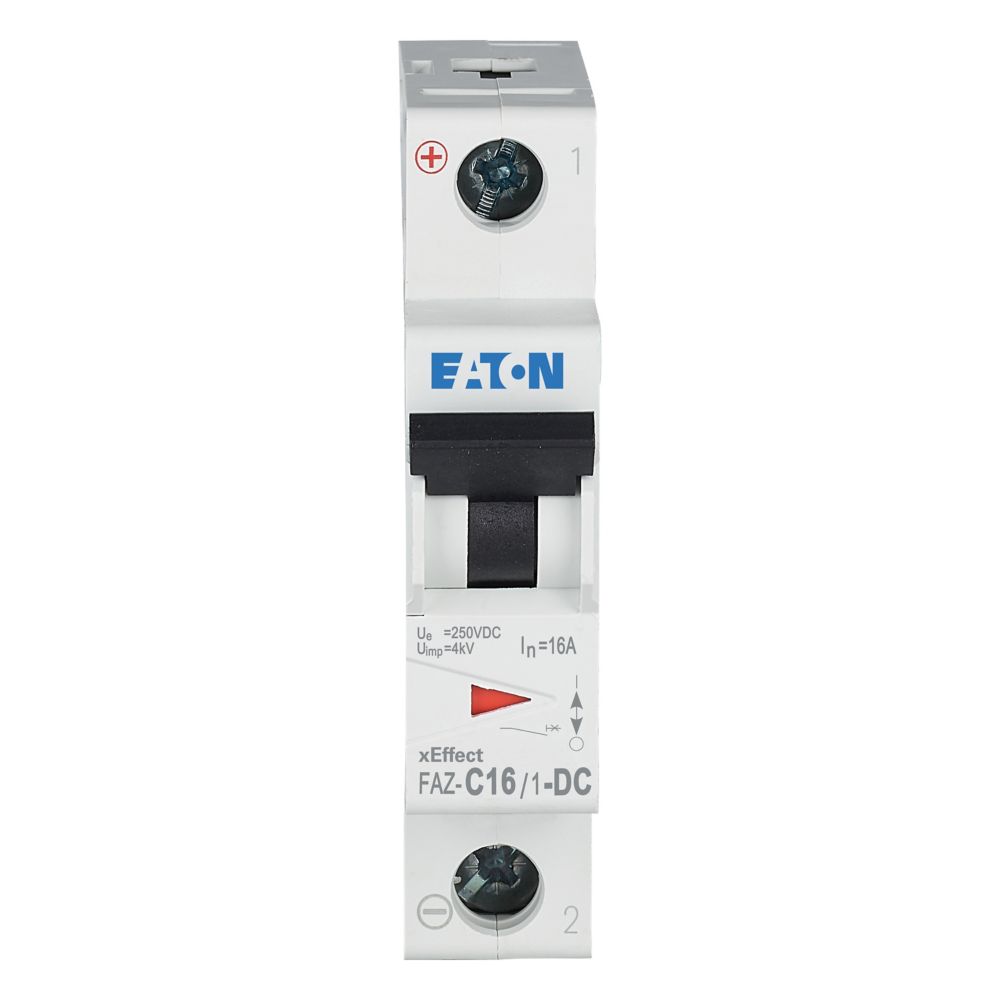

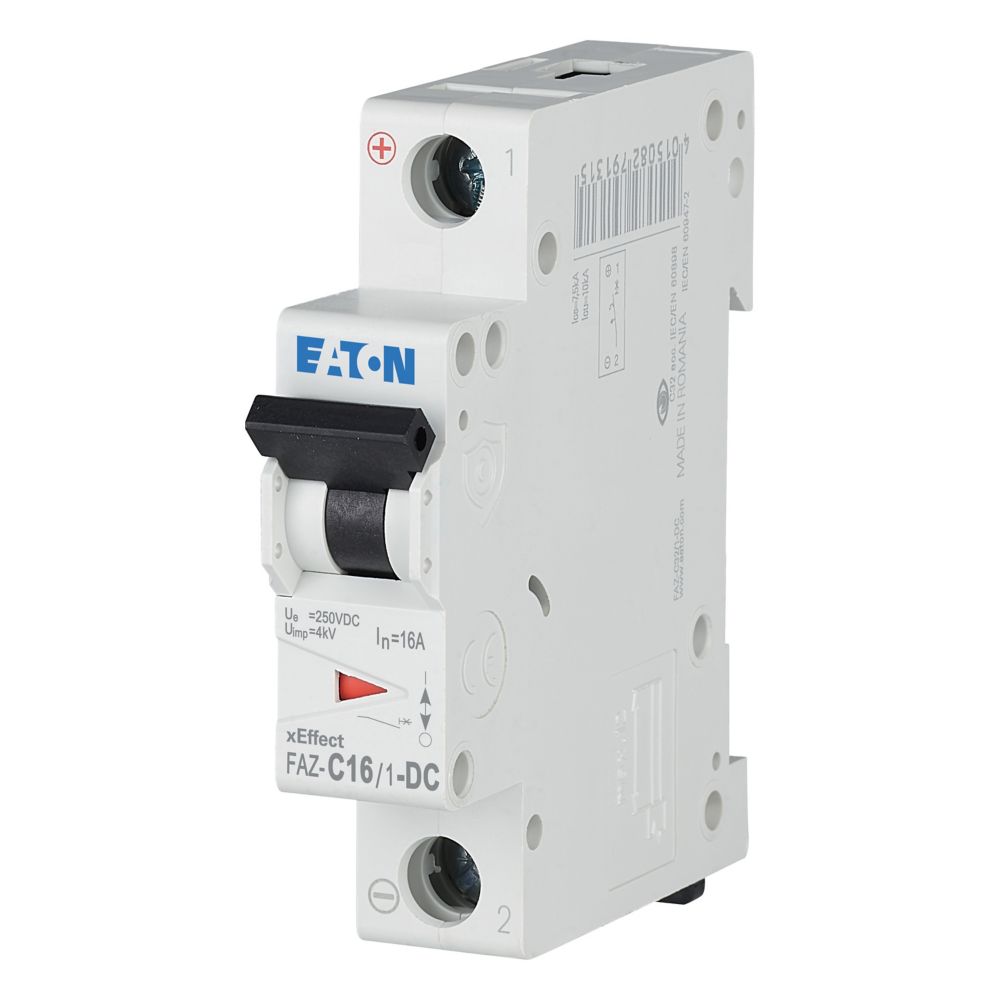

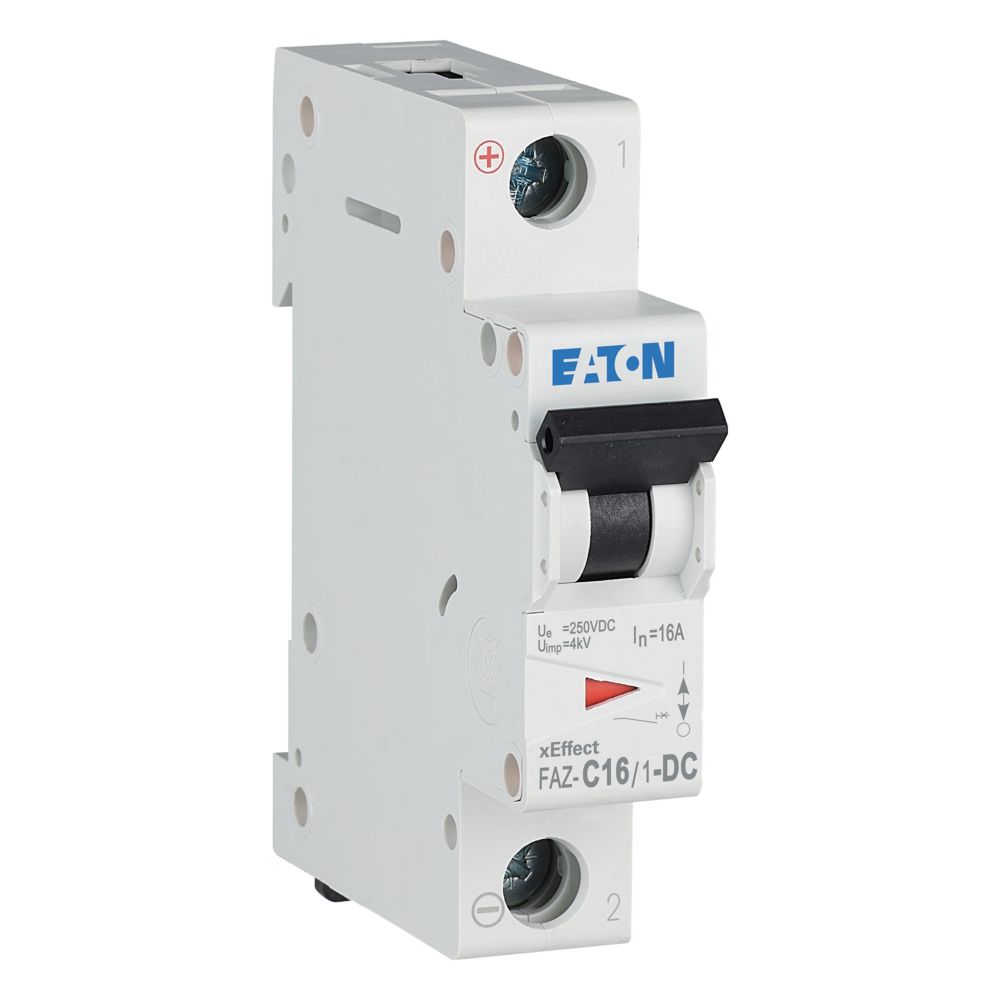

Oryginalny wyłącznik nadprądowy EATON

Wyłącznik nadprądowy EATON przeznaczony do ochrony instalacji prądu stałego (DC) przed przeciążeniami i zwarciami. Charakterystyka wyzwalania typu C sprawia, że doskonale nadaje się do zabezpieczania obwodów z wyższymi prądami rozruchowymi, takich jak układy automatyki, sterowania, zasilania DC oraz instalacje przemysłowe.

Kompaktowa konstrukcja o szerokości 1 modułu umożliwia łatwy montaż w rozdzielnicach i szafach sterowniczych.

Dane techniczne

• Producent: EATON
• Numer katalogowy: 279128
• Typ: wyłącznik nadprądowy
• Charakterystyka wyzwalania: C
• Prąd znamionowy: 16 A
• Liczba biegunów: 1
• Liczba biegunów chronionych: 1
• Napięcie znamionowe: 250 V DC
• Rodzaj napięcia: DC

Parametry zwarciowe

• Znamionowa zwarciowa zdolność łączeniowa Icu (IEC 60947-2) przy 230 V: 10 kA
• Znamionowa zwarciowa zdolność łączeniowa Icu (IEC 60947-2) przy 400 V: 10 kA
• Klasa ograniczenia energii: 3

Parametry elektryczne

• Napięcie izolacji Ui: 440 V
• Znamionowe napięcie udarowe Uimp: 4 kV
• Kategoria przepięcia: III
• Stopień zanieczyszczenia: 2
• Straty mocy: 2,1 W

Montaż i przyłącza

• Montaż na szynie DIN
• Szerokość: 1 moduł
• Głębokość zabudowy: 70,5 mm
• Stopień ochrony: IP20
• Przekrój przewodu jednodrutowego: 1–25 mm²
• Przekrój przewodu wielożyłowego: 1–25 mm²
• Możliwość dodatkowego wyposażenia: TAK

Warunki pracy

• Temperatura otoczenia: od -25°C do +75°C

Zastosowanie

✔ Instalacje prądu stałego (DC)
✔ Szafy sterownicze i rozdzielnice
✔ Automatyka przemysłowa
✔ Systemy zasilania DC
✔ Ochrona obwodów przed przeciążeniem i zwarciem

Zalety

✔ Oryginalny produkt EATON
✔ Charakterystyka C do obwodów o wyższych prądach rozruchowych
✔ Wysoka zdolność zwarciowa 10 kA
✔ Kompaktowa szerokość 1 modułu
✔ Łatwy montaż na szynie DIN
✔ Niezawodna ochrona instalacji elektrycznej
