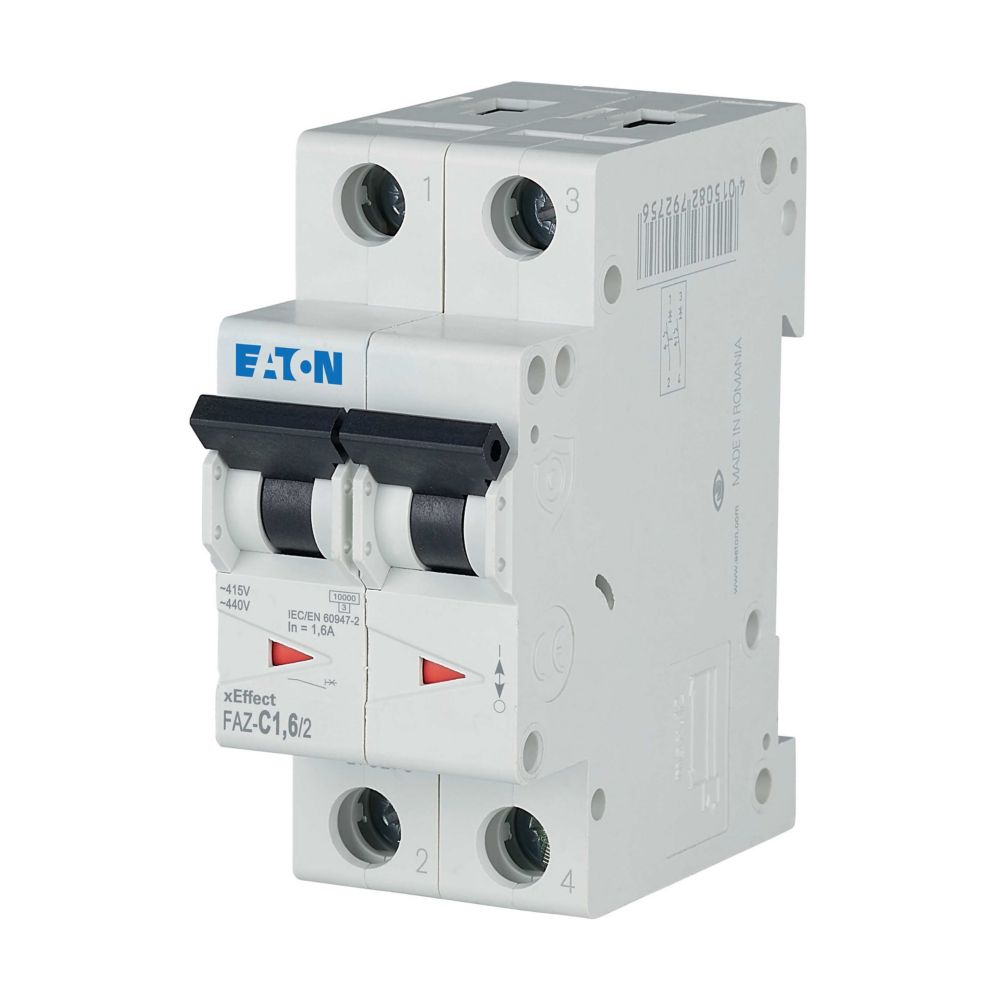

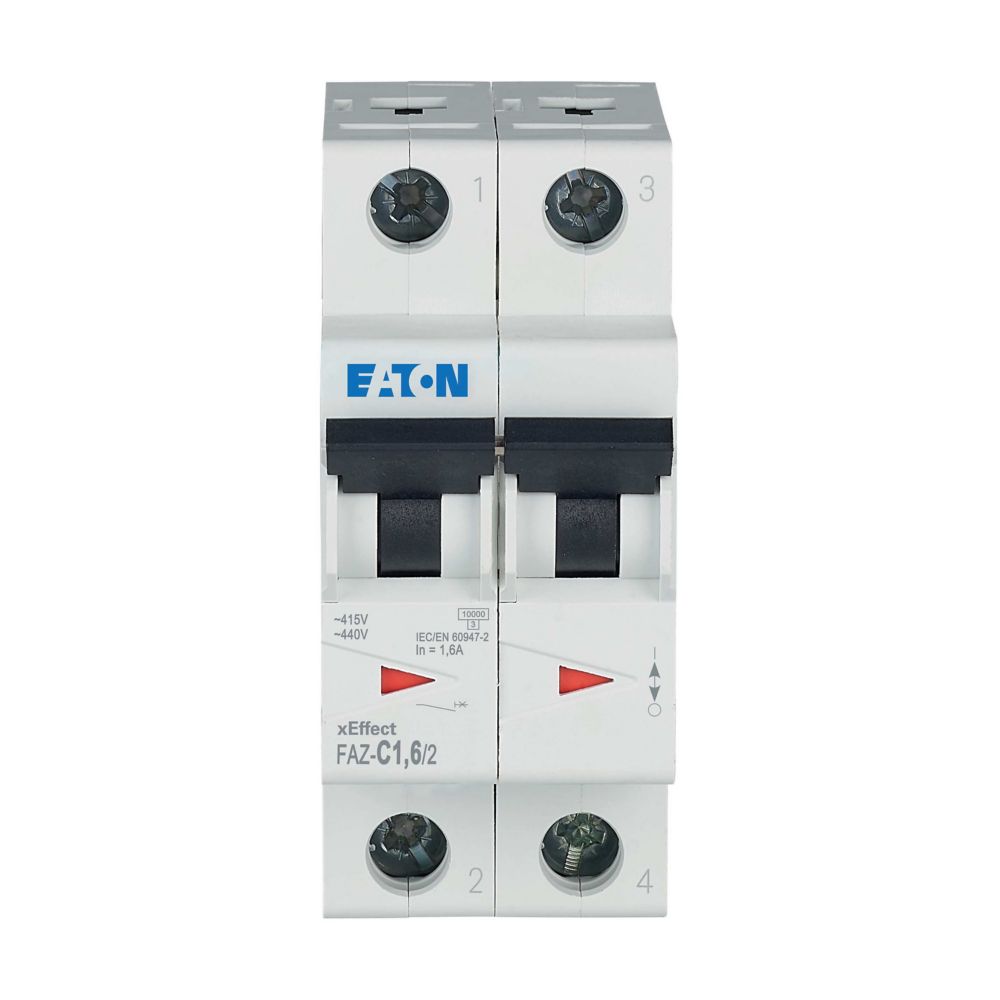

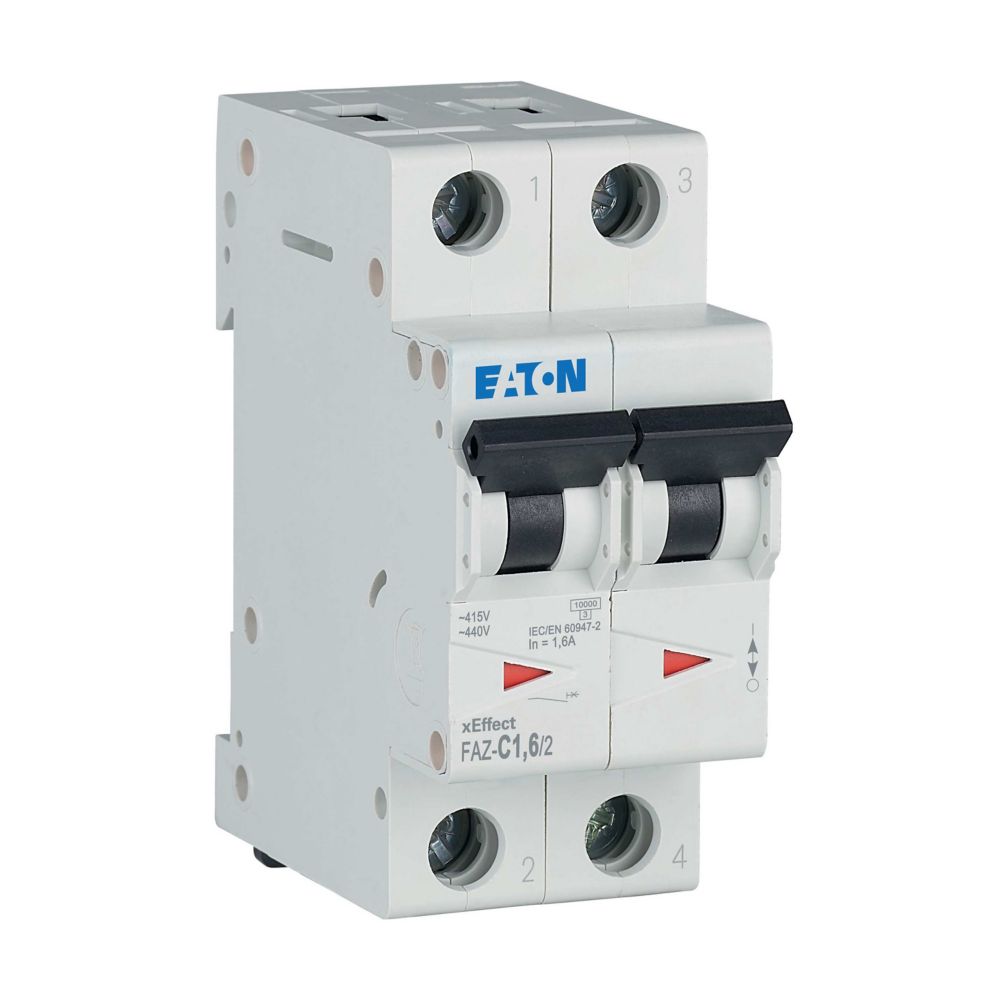

EATON 278747 FAZ-C1,6/2 Wyłącznik nadprądowy 15kA, In=1,6A, char. C, 2-bieg. Seria FAZ

Wyłącznik nadprądowy 2P C 1,6A 10kA 400V – 2 moduły

Wyłącznik nadprądowy przeznaczony do ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Dwubiegunowa konstrukcja zapewnia ochronę obu biegunów, a charakterystyka wyzwalania C sprawdzi się w obwodach, w których mogą występować podwyższone prądy rozruchowe.

Urządzenie posiada znamionową zdolność zwarciową 10 kA zgodnie z EN 60898 oraz 15 kA zgodnie z IEC 60947-2. Konstrukcja o szerokości 2 modułów umożliwia wygodny montaż w rozdzielnicach elektrycznych.

Najważniejsze parametry

• Prąd znamionowy: 1,6 A
• Charakterystyka wyzwalania: C
• Liczba biegunów: 2
• Liczba biegunów chronionych: 2
• Napięcie znamionowe: 400 V AC
• Napięcie znamionowe izolacji Ui: 440 V
• Znamionowe napięcie udarowe Uimp: 4 kV
• Zdolność zwarciowa Icn przy 230 V: 10 kA
• Zdolność zwarciowa Icn przy 400 V: 10 kA
• Zdolność zwarciowa Icu przy 230 V: 15 kA
• Zdolność zwarciowa Icu przy 400 V: 15 kA
• Klasa ograniczenia energii: 3
• Rodzaj napięcia: AC
• Szerokość: 2 moduły
• Głębokość wbudowania: 70,5 mm
• Stopień ochrony: IP20
• Kategoria przepięcia: 3
• Stopień zanieczyszczenia: 2
• Zakres częstotliwości: 50–60 Hz
• Temperatura pracy: od -25°C do +75°C
• Straty mocy: 3 W

Podłączenie

Wyłącznik umożliwia podłączenie przewodów:

• jednodrutowych: 1–25 mm²
• wielożyłowych: 1–25 mm²

Dodatkowe informacje

• możliwość zastosowania dodatkowego wyposażenia: tak
• jednocześnie rozłączany biegun N: nie
• montaż podtynkowy: nie
• wykonanie przeciwwybuchowe: nie

Solidne parametry elektryczne oraz szeroki zakres temperatur pracy sprawiają, że aparat nadaje się do zastosowania w profesjonalnych instalacjach elektrycznych, rozdzielnicach oraz obwodach wymagających dwubiegunowego zabezpieczenia nadprądowego.
