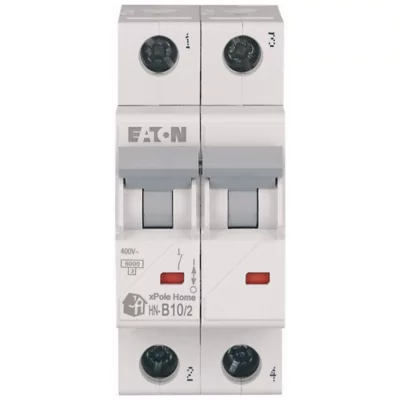

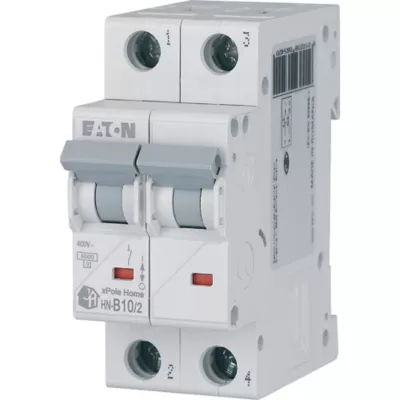

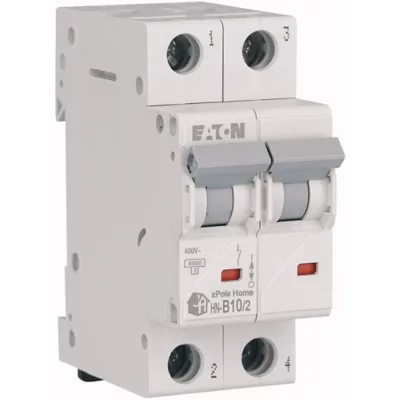

EATON HN-B10/2 WYŁĄCZNIK NADPRĄDOWY 10A, CHAR. B, 2-BIEGUNOWY, 6 kA

Eaton HN-B10/2 to 2-biegunowy wyłącznik nadprądowy z serii HN / xPole Home, przeznaczony do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć.

Aparat posiada charakterystykę wyzwalania B, prąd znamionowy 10 A oraz znamionową zwarciową zdolność łączeniową 6 kA. Przeznaczony jest przede wszystkim do instalacji mieszkaniowych i komercyjnych oraz obwodów o niewielkich prądach rozruchowych.

NAJWAŻNIEJSZE CECHY

✅ Prąd znamionowy 10 A

✅ Charakterystyka wyzwalania B

✅ 2 bieguny chronione

✅ Zdolność zwarciowa 6 kA

✅ Napięcie znamionowe 230 V AC

✅ Napięcie izolacji Ui: 440 V

✅ Napięcie udarowe Uimp: 4 kV

✅ Klasa ograniczenia energii 3

✅ Możliwość dodatkowego wyposażenia

✅ Szerokość 2 modułów

✅ Do instalacji mieszkaniowych i komercyjnych

ZASTOSOWANIE

Wyłącznik Eaton HN-B10/2 może być stosowany m.in. w:

• instalacjach mieszkaniowych,

• budynkach biurowych,

• lokalach użytkowych,

• rozdzielnicach elektrycznych,

• obwodach oświetleniowych,

• obwodach sterowania,

• instalacjach z odbiornikami o niewielkim prądzie rozruchowym,

• układach wymagających dwubiegunowego zabezpieczenia nadprądowego.

CHARAKTERYSTYKA B

Charakterystyka wyzwalania B jest stosowana przede wszystkim w obwodach, w których nie występują duże prądy rozruchowe.

Dobrze sprawdza się w typowych instalacjach budynkowych, takich jak:

• obwody oświetleniowe,

• obwody sterownicze,

• standardowe obwody odbiorcze,

• instalacje z urządzeniami o niewielkim prądzie załączeniowym.

2-BIEGUNOWA KONSTRUKCJA

Model HN-B10/2 posiada:

• 2 bieguny całkowite

• 2 bieguny chronione

• brak dedykowanego, jednocześnie rozłączanego bieguna N

Oba tory objęte są zabezpieczeniem nadprądowym.

ZDOLNOŚĆ ŁĄCZENIOWA 6 kA

Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 wynosi:

• 6 kA przy 230 V

• 6 kA przy 400 V

Parametr ten określa maksymalny prąd zwarciowy, który aparat może bezpiecznie wyłączyć w określonych warunkach.

DANE TECHNICZNE

• Producent: Eaton

• Model: HN-B10/2

• Seria: HN / xPole Home

• Typ: wyłącznik nadprądowy MCB

• Charakterystyka wyzwalania: B

• Prąd znamionowy: 10 A

• Liczba biegunów: 2

• Liczba biegunów chronionych: 2

• Jednocześnie rozłączany biegun N: nie

• Napięcie znamionowe: 230 V

• Rodzaj napięcia: AC

• Napięcie znamionowe izolacji Ui: 440 V

• Znamionowe napięcie udarowe Uimp: 4 kV

• Zdolność zwarciowa Icn przy 230 V: 6 kA

• Zdolność zwarciowa Icn przy 400 V: 6 kA

• Klasa ograniczenia energii: 3

• Kategoria przepięcia: 3

• Stopień zanieczyszczenia: 3

• Stopień ochrony: IP20

• Zakres częstotliwości: 50–60 Hz

• Temperatura pracy: -25°C do +75°C

• Straty mocy: 3,6 W

• Możliwość dodatkowego wyposażenia: tak

• Wykonanie przeciwwybuchowe: nie

WYMIARY I PRZYŁĄCZENIE

• Szerokość: 2 moduły

• Głębokość wbudowania: 44 mm

• Przekrój przewodu jednodrutowego: 1–25 mm²

• Przekrój przewodu wielożyłowego: 1–25 mm²

EATON HN-B10/2 – OCHRONA OBWODÓW PRZED PRZECIĄŻENIEM I ZWARCIEM

Eaton HN-B10/2 to kompaktowy, 2-biegunowy wyłącznik nadprądowy przeznaczony do ochrony obwodów elektrycznych w instalacjach mieszkaniowych i komercyjnych.

Charakterystyka B, prąd znamionowy 10 A, zdolność zwarciowa 6 kA oraz szerokość 2 modułów sprawiają, że aparat dobrze nadaje się do typowych zastosowań w nowoczesnych rozdzielnicach elektrycznych.
