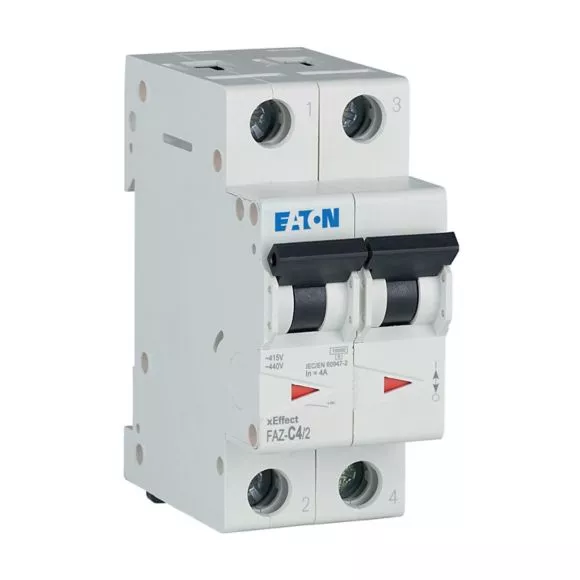

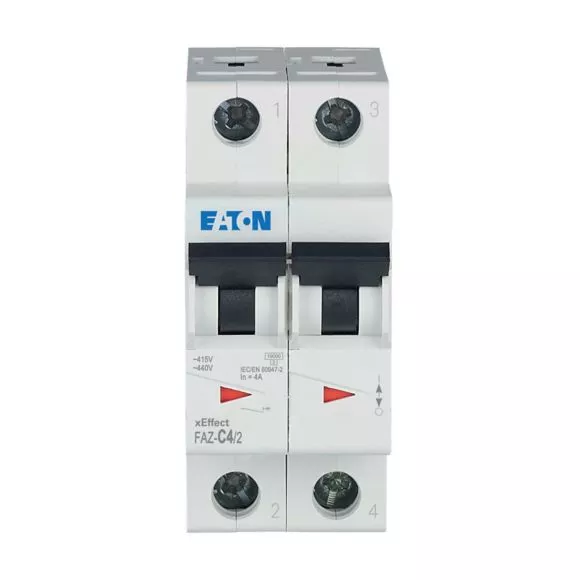

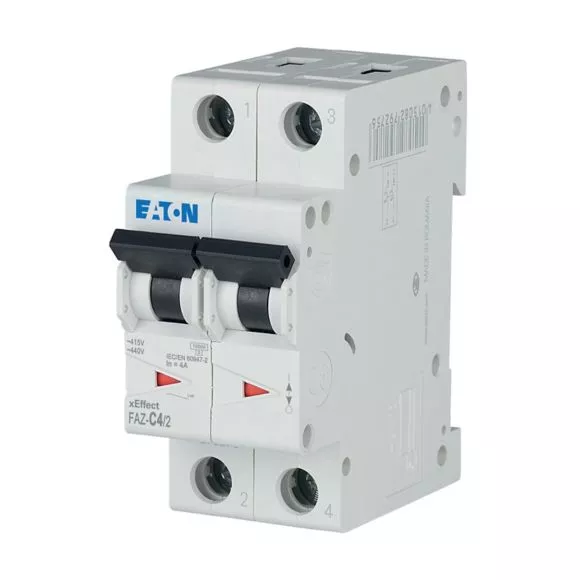

EATON 278752 FAZ-C4/2 Wyłącznik nadprądowy 15kA, In=4A, char. C, 2-bieg. Seria FAZ

Wyłącznik nadprądowy Eaton 278752 to dwubiegunowe urządzenie przeznaczone do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Wyposażony w charakterystykę wyzwalania C oraz prąd znamionowy 4 A, sprawdzi się w obwodach wymagających zabezpieczenia o niskim prądzie znamionowym.

Urządzenie przeznaczone jest do montażu w rozdzielnicach elektrycznych. Kompaktowa konstrukcja o szerokości dwóch modułów ułatwia instalację, a wysoka zdolność zwarciowa zapewnia skuteczną ochronę w odpowiednio dobranych układach elektrycznych.

Najważniejsze cechy produktu

• Producent: Eaton
• Numer katalogowy: 278752
• Rodzaj urządzenia: wyłącznik nadprądowy
• Liczba biegunów: 2P
• Liczba biegunów chronionych: 2
• Prąd znamionowy: 4 A
• Charakterystyka wyzwalania: C
• Napięcie znamionowe: 400 V AC
• Znamionowa zdolność zwarciowa Icn: 10 kA
• Znamionowa zdolność zwarciowa Icu: 15 kA
• Szerokość: 2 moduły
• Stopień ochrony: IP20
• Głębokość wbudowania: 70,5 mm
• Możliwość dodatkowego wyposażenia: tak

Dane techniczne

• Napięcie znamionowe izolacji Ui: 440 V
• Znamionowe napięcie udarowe Uimp: 4 kV
• Klasa ograniczenia energii: 3
• Kategoria przepięcia: III
• Stopień zanieczyszczenia: 2
• Zakres częstotliwości: 50–60 Hz
• Straty mocy: 3 W
• Temperatura pracy: od -25°C do +75°C
• Przekrój przewodu jednodrutowego: 1–25 mm²
• Przekrój przewodu wielożyłowego: 1–25 mm²
• Jednocześnie rozłączany biegun neutralny N: nie
• Montaż podtynkowy: nie
• Wykonanie przeciwwybuchowe: nie
• Klasa ETIM: EC000042

Zastosowanie

Wyłącznik Eaton 278752 może być stosowany w instalacjach elektrycznych budynków mieszkalnych, komercyjnych i przemysłowych. Przeznaczony jest do zabezpieczania obwodów, w których wymagany jest prąd znamionowy 4 A, zgodnie z projektem instalacji i parametrami podłączonych urządzeń.
