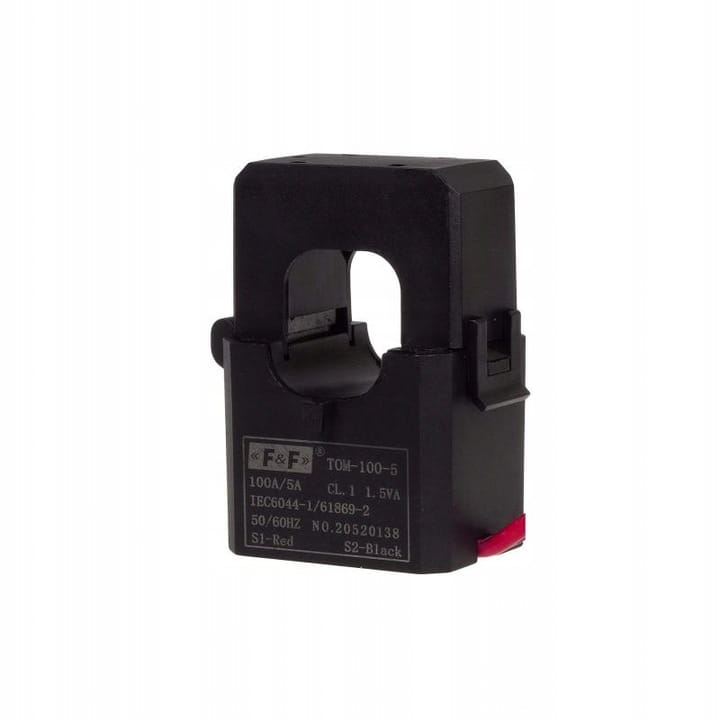

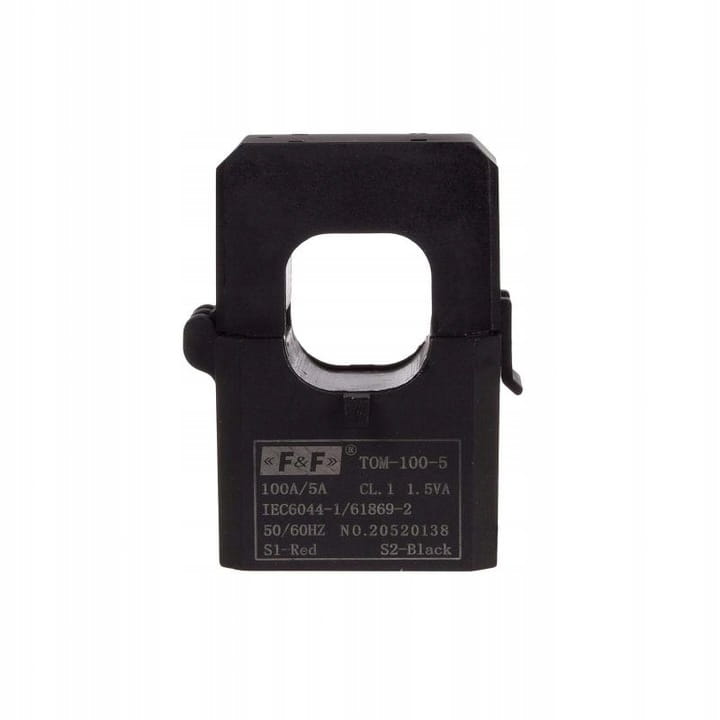

F&F TOM-100-5 Miniaturowy przekładnik prądowy z otwieranym rdzeniem 100-5A


Dostępność: 10

Wysyłka w: 24 godziny

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena: 184,90 zł 184.90

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: F&F-175983

Opis

Producent: F&F
Kod producenta: TOM-100-5
Kod EAN: 5902431674070
Typ: jednofazowy
Budowa: z otwieranym rdzeniem
Przekładnia lp/ls: 100/5
Klasa: 1
Moc [VA]: 1,5 VA
Częstotliwość: 50÷60 Hz
Maksymalne napięcie pracy: 0,66 kV AC
Nr normy: IEC 60044-1
Prąd wtórny nominalny Is: 5 A
Napięcie przebicia izolacji: 2 kV/1 min.
Współczynnik bezpieczeństwa: FS ≤ 2
Przyłącze S1/S2: przewód
Temperatura pracy: -15÷45°C
Montaż: szyna/przewód
Stopień ochrony: IP20
Wymiary: W; H; D; A; B; C; [mm]: 45 mm, 67 mm, 35 mm, 23 mm, 24 mm, fi 22 mm
Klasa ETIM: Przekładnik prądowy (EC002048)
Model: Przekładnik prądowy przepustowy
Znamionowy prąd pierwotny: 100 A
Znamionowy prąd wtórny: 5 A
Znamionowa wtórna moc pozorna: 1.5 VA
Z ochroną przed dotykiem: tak
Mocowanie zatrzaskowe: nie
Z szyną miedzianą: nie
Przyłącze obwodu wtórnego: Połączenie śrubowe
Liczba wejść pierwotnych: 1

Przekładnik prądowy służy do proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Jak działa miniaturowy przekładnik prądowy z otwieranym rdzeniem TOM-100?

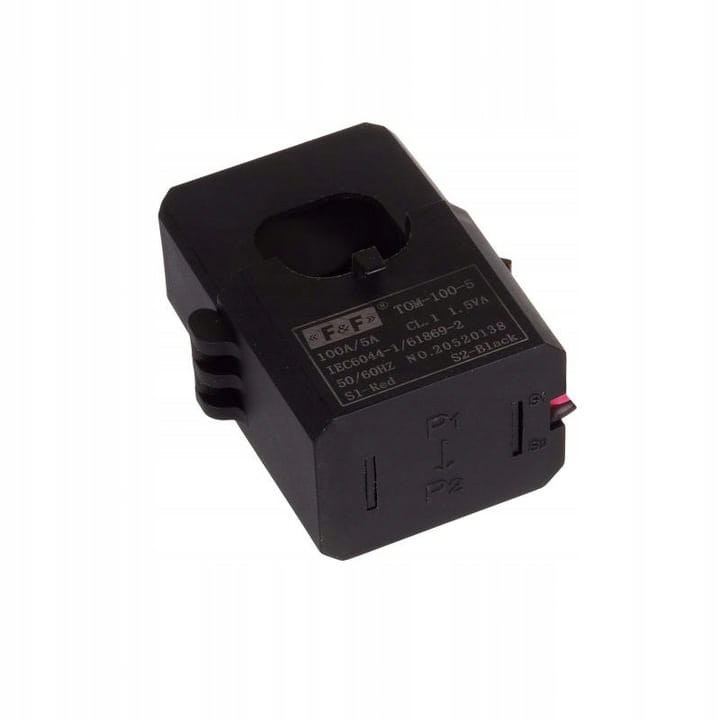

Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2).Jest to równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą.Jest to przekładnia prądowa IPn/ISn=N, gdzieIPn - prąd pierwotny znamionowy;ISn - prąd wtórny znamionowy;N - wartość przekładni.Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne:ISm*N=IPm, gdzieISm - prąd pierwotny mierzony;IPm - prąd wtórny mierzony.

UWAGA

Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².Zalecane uziemienie zacisku S2.Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).
