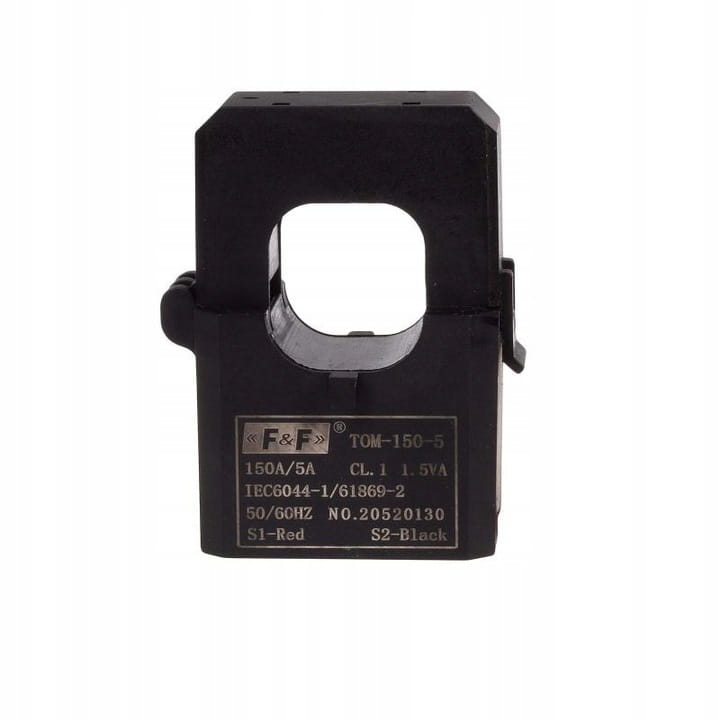

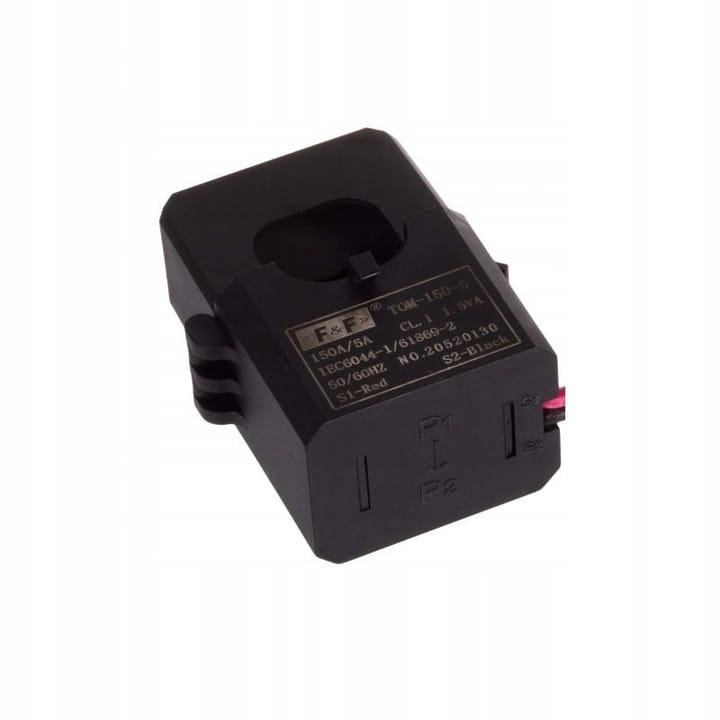

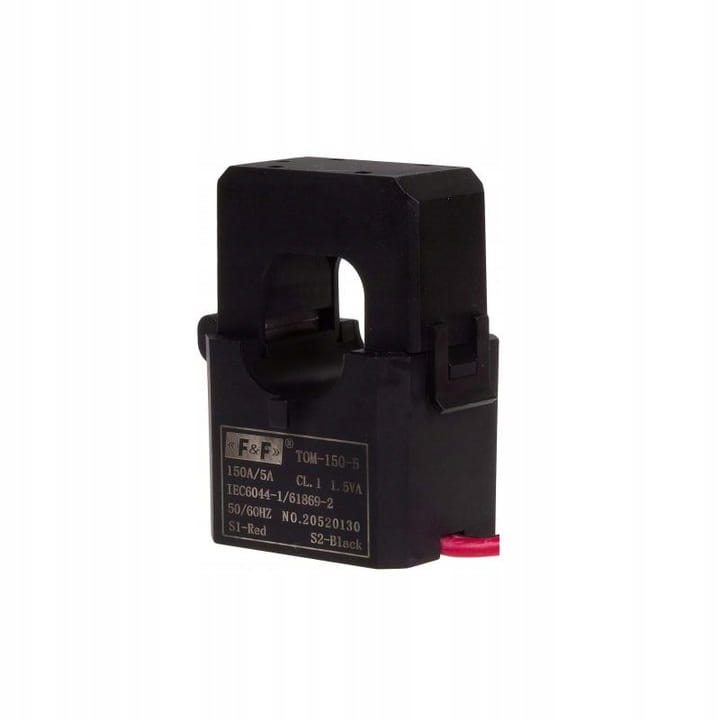

F&F TOM-150-5 Miniaturowy przekładnik prądowy z otwieranym rdzeniem 150-5A

• Producent: F&F
• Kod producenta: TOM-150-5
• Kod EAN: 5902431674087
• Typ: jednofazowy
• Budowa: z otwieranym rdzeniem
• Przekładnia lp/ls: 150/5
• Klasa: 1
• Moc [VA]: 1,5 VA
• Częstotliwość: 50÷60 Hz
• Maksymalne napięcie pracy: 0,66 kV AC
• Nr normy: IEC 60044-1
• Prąd wtórny nominalny Is: 5 A
• Napięcie przebicia izolacji: 2 kV/1 min.
• Współczynnik bezpieczeństwa: FS ≤ 2
• Przyłącze S1/S2: przewód
• Temperatura pracy: -15÷45°C
• Montaż: szyna/przewód
• Stopień ochrony: IP20

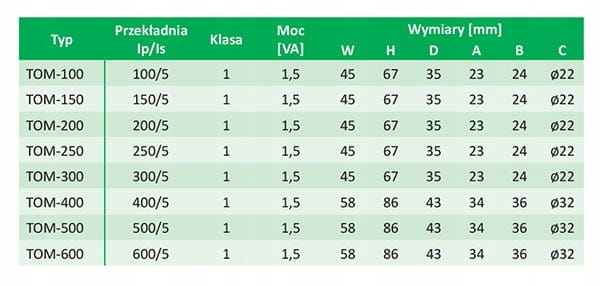

• Wymiary: W; H; D; A; B; C; [mm]: 45 mm, 67 mm, 35 mm, 23 mm, 24 mm, fi 22 mm

Przekładnik prądowy służy do proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, które są przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Miniaturowy przekładnik prądowy z otwieranym rdzeniem TOM-150. Jak działa?Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2). Jest to równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.Stosunek natężeń prądów w obu uzwojeniach to wielkość stała. Jest to przekładnia prądowa:

IPn/ISn = N

IPn -prąd pierwotny znamionowy;

ISn -prąd wtórny znamionowy;

N -wartość przekładni.

Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne, wg wzoru:

ISm*N = IPm

ISm -prąd pierwotny mierzony;

IPm -prąd wtórny mierzony.

UWAGI:

• Zalecamy podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
• Zalecamy uziemienie zacisku S2.
• Nie rozłączać układu wtórnego podczas pracy przekładnika. Może wystąpić duże napięcie, skutkujące porażeniem osób lub uszkodzeniem urządzenia.
